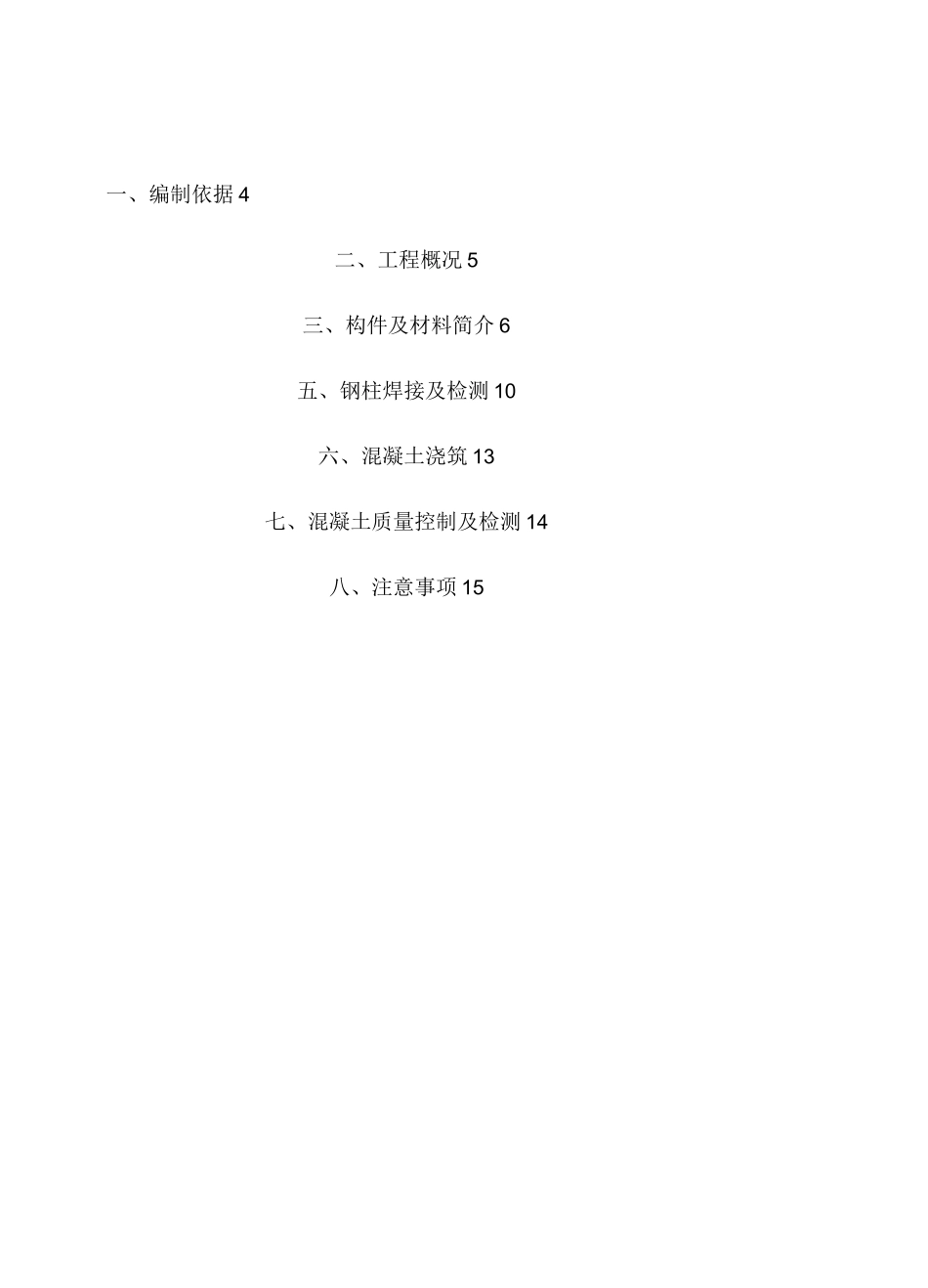

丰台区成寿寺 B5 地块定向安置房项目钢管混凝土柱施工方案河北杭萧钢构有限公司二 0 一六年五月编制人审核人审批人编制时间：一、编制依据 4二、工程概况 5三、构件及材料简介 6五、钢柱焊接及检测 10六、混凝土浇筑 13七、混凝土质量控制及检测 14八、注意事项 15、编制依据本施工方案主要编制依据如下：1.1 业主提供本项目相关的图纸1.2 现行有关技术规范、标准相关规范规程序号类别编号名称1GB50300-20建筑工程施工质量验收统一标国13准2家GB50204-20混凝土结构工程施工质量验收规15规范3范GB50628-20钢管混凝土工程施工质量验收10规范4行JGJT高抛免振捣混凝土应用技术规业296-2013范5建CECS钢管混凝土结构设计与施工规协28-2012范二、工程概况工程名称；丰台区成寿寺 B5 地块定向安置房项目工程地址：丰台区南苑乡成寿寺南窑村建设单位北京建都置地房地产开发有限公司设计单位北京咼能筑博建筑设计有限公司监理单位北京市曙晨工程建设监理有限责任公司施工单位北京建谊建筑工程有限公司分包单位河北杭萧钢构有限公司建筑面积30379m2建筑咼度49.05 米结构形式钢管混凝土框架-组合钢板剪力墙结构抗震强度8 度抗震建筑层数地下三层，地上 9 层、12 层、16 层、9 层使用功能住宅+配套服务质量标准结构长城杯文明施工目标北京市绿色安全文明工地开工日期2016 年 2 月 18日总工期510 日历天竣工日期2017 年 6 月 30日本工程 1#和 4#楼采用钢框架体系，2#和 3#楼采用钢管混凝土框架-阻尼板墙体系。框架柱采用箱型截面，钢管混凝土柱内填自密实混凝土。三、构件及材料简介3.1 钢柱型号3.1.1 箱型柱：P450*450*16P450*450*353.1.2 圆管柱：PIP400*20圆管柱箱型柱3.2 排气孔简介在柱身设置① 20 圆孔，浇筑混凝土时能有效避免空鼓等质量问题，待喷涂防火涂料时封堵排气孔。3.3 钢柱平面布置图r_.wtdb「订生―1■严*"■I—1—■*w:扣豈中二和卢岂+毛 M 吕』耳■~TL^U™'A«ist)ct>出ctei^■「谢1H3.4 钢柱施工辅材介绍3.4.1 普通螺栓：M20*603.4.2 无机富锌底漆轴临钢钢校固修浇超声波焊缝处、轴线、标高、垂直焊接补刷3.4.3 环氧云铁中间漆3.4.4 焊丝：ER50-63.5 混凝土简介本工程钢管砼柱及组合钢板剪力墙采用自密实砼浇筑。自密实混凝土是指在自身重力下，能够流动密实、并且不需要附加振动的混凝土。本工程采用高抛法浇筑 C50 自密实混凝土，保证混凝土不产生离析现象是施工重点。其次钢管混凝...
