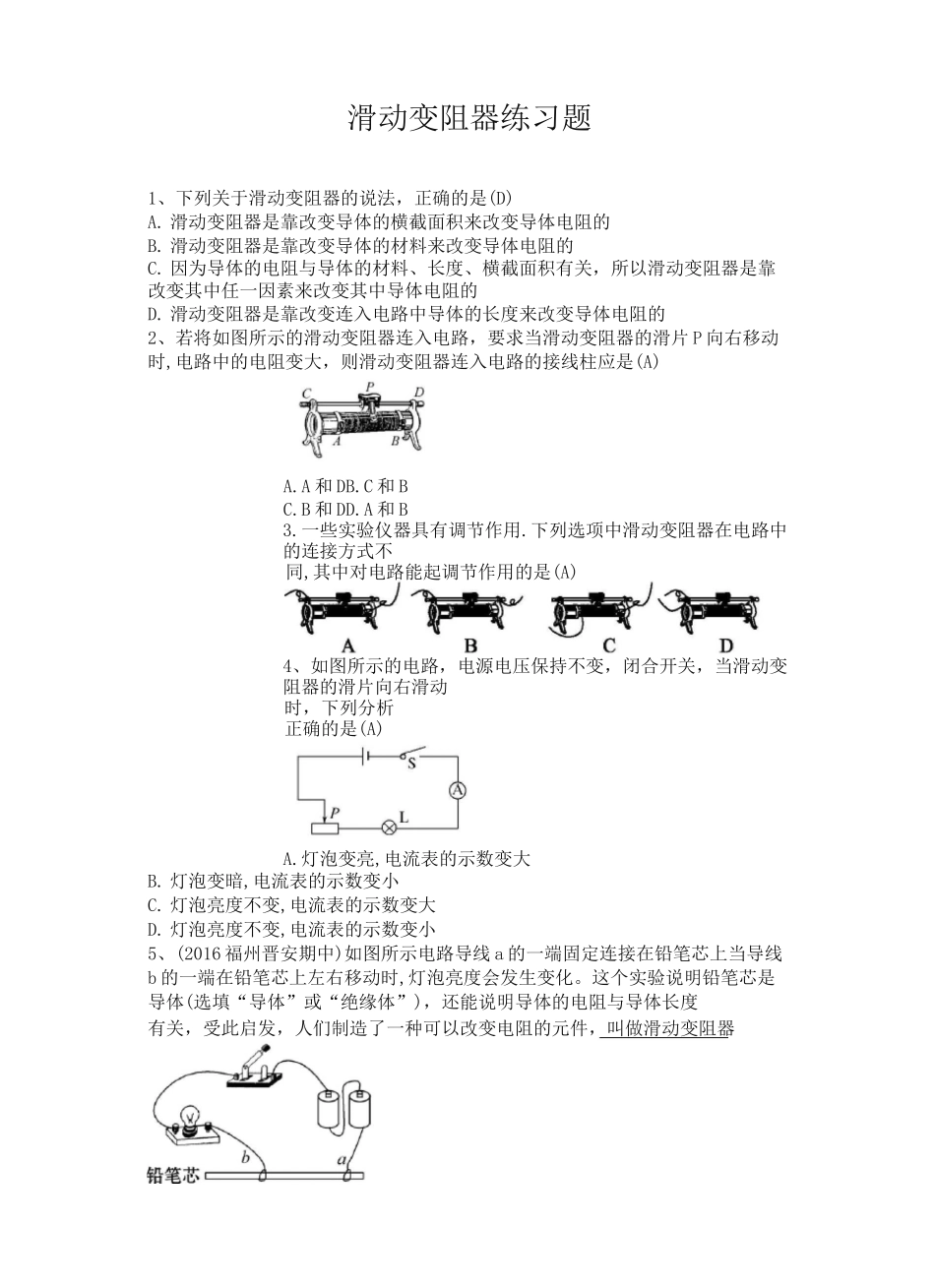

滑动变阻器练习题1、下列关于滑动变阻器的说法，正确的是(D)A. 滑动变阻器是靠改变导体的横截面积来改变导体电阻的B. 滑动变阻器是靠改变导体的材料来改变导体电阻的C. 因为导体的电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D. 滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片 P 向右移动时,电路中的电阻变大，则滑动变阻器连入电路的接线柱应是(A)A.A 和 DB.C 和 BC.B 和 DD.A 和 B3.一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同,其中对电路能起调节作用的是(A)4、如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是(A)A.灯泡变亮,电流表的示数变大B. 灯泡变暗,电流表的示数变小C. 灯泡亮度不变,电流表的示数变大D. 灯泡亮度不变,电流表的示数变小5、(2016 福州晋安期中)如图所示电路导线 a 的一端固定连接在铅笔芯上当导线b 的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。这个实验说明铅笔芯是导体(选填“导体”或“绝缘体”)，还能说明导体的电阻与导体长度有关，受此启发，人们制造了一种可以改变电阻的元件，叫做滑动变阻器6、用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.； ngT~n ； 答案:如图所示:1、“三看法”判断滑动变阻器阻值变化一看柱:弄清滑动变阻器连入电路的两个接线柱。二看丝:弄清连入电路的电阻丝是哪一部分。三看变化:根据滑片 P 的移动分析接入电路中的电阻丝长度的变化，从而明确接入电路中的电阻的变化。2、滑动变阻器接法规律'如果滑片向右梅功电阻'「变大"则连接集圈下端〔左 边楼藝雀 J 印］果滑片向右務閒电tf变小•则逢接线圈T 端I 右边播奴理 J 知识擂台【课时达标】选题测控表7、如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画助你学知识点题号变阻器8滑动变阻器的使用1、2、3、4、5、6、7、9、10、11、121.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片 P 向右端滑动时灯泡逐渐变暗,则下列接法正确的是(A)A.M 接 C,N 接 BB.M 接 A,N 接 BC.M 接 C,N 接 DD.M 接 A,N 接 D 解析:滑动变阻器一共有四个接线柱,用滑动变阻器调节灯泡的亮度,要把它和灯泡串联在电路中，并且取它上、下各一个接线柱接...
