炼钢工程铸造起重机技术协议

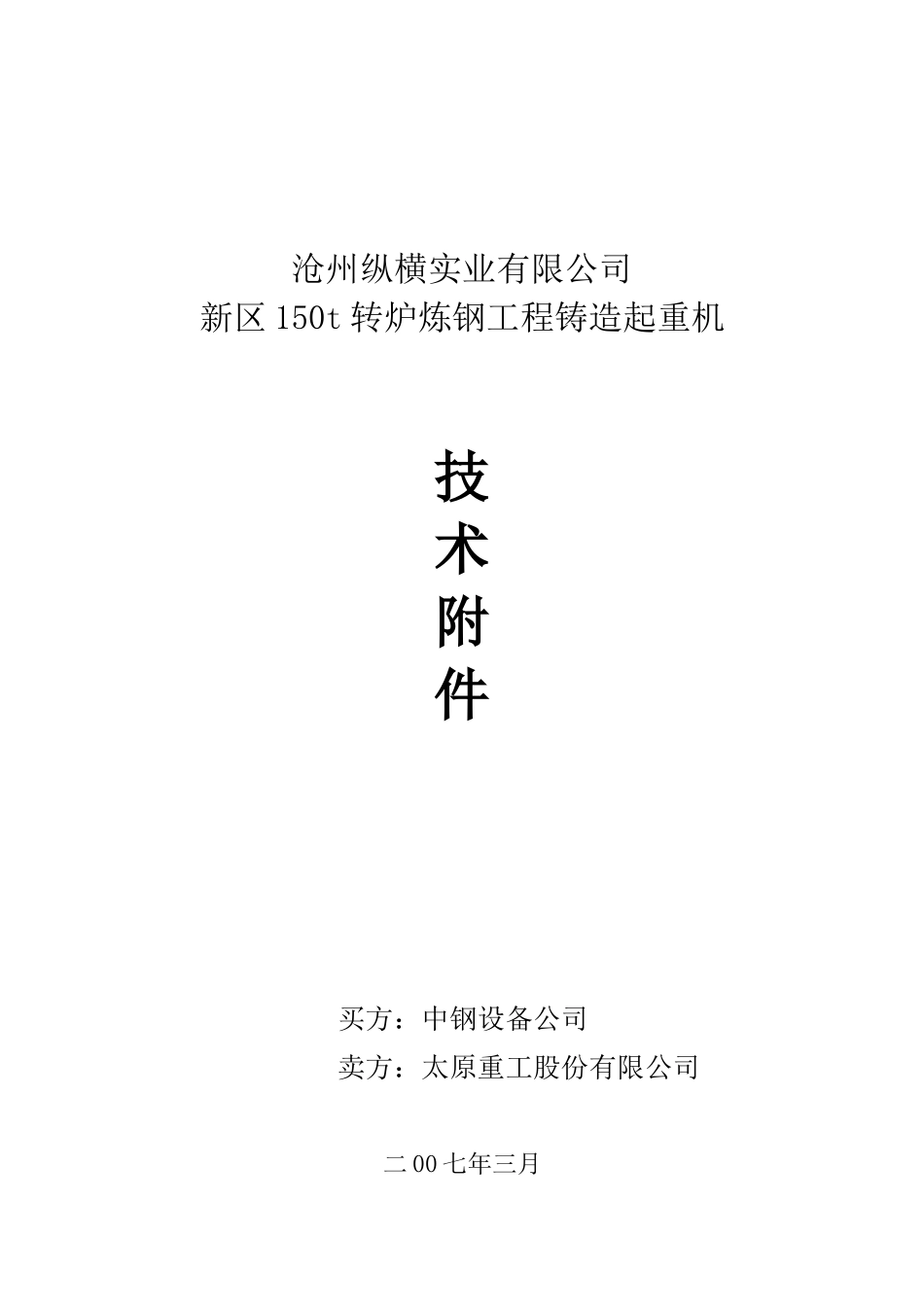

沧州纵横实业有限公司新区 150t 转炉炼钢工程铸造起重机技术附件买方：中钢设备公司卖方：太原重工股份有限公司 二 00 七年三月铸造起重机技术附件买方：中钢设备公司（以下简称买方）卖方：太原重工股份有限公司（以下简称卖方）设计院：中冶京诚工程技术有限公司（以下简称设计院）用户：沧州纵横实业有限公司（以下简称用户）上述四方就沧州纵横实业有限公司新区 150t 转炉炼钢工程铸造起重机设备供货事宜达成如下协议：1概述沧州纵横实业有限公司在黄骅港新建一个年产 600 万吨的钢铁联合企业，该企业的炼钢连铸工程分二期建设，最终生产规模为年产 600 万吨连铸坯。主要工艺设备包括：3 套脱硫装置、3 座 150t 转炉（最大出钢量 180t/炉）、3 座150tLF 钢包精炼炉、1 座 RH 真空精炼装置、3 台双流板坯连铸机。中钢设备公司承包建设本工程的一期工程，炼钢连铸车间的一期建设内容为：1 套铁水脱硫装置、1 座 150t 转炉（预留两座）、1 座 150tLF 钢包精炼炉、1 台双流板坯连铸机。同时建设与炼钢连铸车间相配套的上料设施、水处理设施、供配电设施、除尘设施等。一期计划于 2008 年年初投产。卖方所供设备为：1. 加料跨 260/65t－21.5m 铸造起重机，数量 1 台；2. 钢水接受跨 260/65t-27m 铸造起重机，数量：1 台；2设备的规格型号、主要结构特点、性能及参数2.1 加料跨 260/65t-21.5m 铸造起重机主要用于吊运转炉兑铁水罐，在铁水倒罐站、铁水预处理工位和转炉之间运行。数量 1 台。性能参数要求见下表：序号项 目单位性能参数要求1起重量序号项 目单位性能参数要求主钩t260付钩t652跨间宽度／吊车跨度（Lk）m24／21.53起升高度主钩m34付钩m364起升速度主钩（定子调压调速）m/min1.0～10付钩（定子调压调速）m/min1.0～105行走速度大车（变频调速）m/min8～80主小车（变频调速）m/min4～40付小车（变频调速）m/min4～406工作级别A7大车、主小车、主起升M7(60%)付小车、付起升M6(40%)7起重机最大宽度（B）mm18500（小于 19000）8起重机高度（H）mm8300（小于 8500）9缓冲器中心高度mm120010龙门钩中心距mm480011司机室位置斜梯顶入、带空调以最终确认的资料图为准与大车供电滑线同侧，司机室下平面到轨面高度差5000mm12吊钩极限尺寸及摩电道位置以最终确认的资料图为准序号项 目单位性能参数要求主钩司机室侧mm3400主钩非司机室侧mm2700主钩上极限至大车轨面mm5600付钩司机室侧mm2500付钩...
