光伏工程建筑分项施工方案范文VIP专享

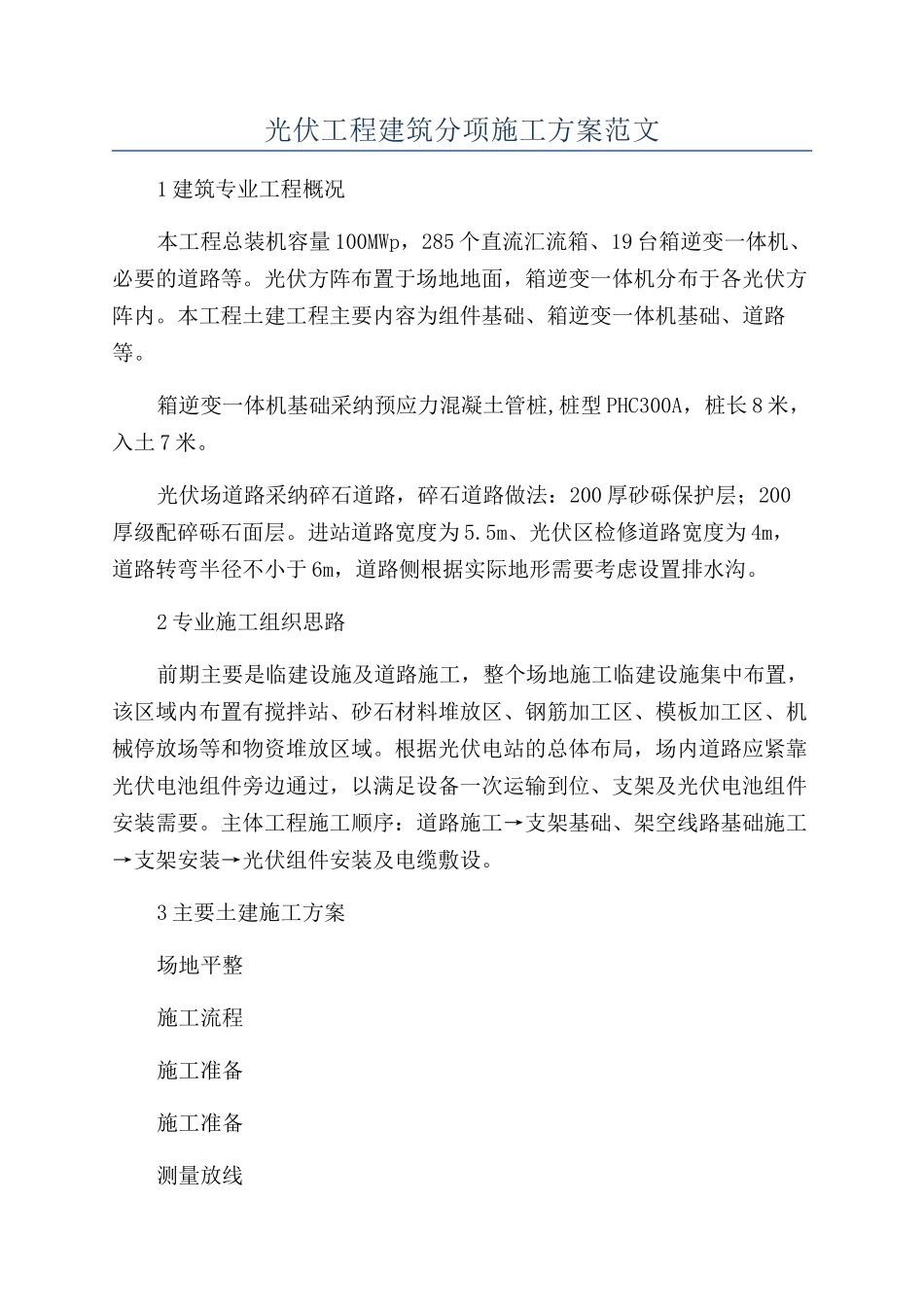

光伏工程建筑分项施工方案范文1 建筑专业工程概况本工程总装机容量 100MWp，285 个直流汇流箱、19 台箱逆变一体机、必要的道路等。光伏方阵布置于场地地面，箱逆变一体机分布于各光伏方阵内。本工程土建工程主要内容为组件基础、箱逆变一体机基础、道路等。箱逆变一体机基础采纳预应力混凝土管桩,桩型 PHC300A，桩长 8 米，入土 7 米。光伏场道路采纳碎石道路，碎石道路做法：200 厚砂砾保护层；200厚级配碎砾石面层。进站道路宽度为 5.5m、光伏区检修道路宽度为 4m，道路转弯半径不小于 6m，道路侧根据实际地形需要考虑设置排水沟。2 专业施工组织思路前期主要是临建设施及道路施工，整个场地施工临建设施集中布置，该区域内布置有搅拌站、砂石材料堆放区、钢筋加工区、模板加工区、机械停放场等和物资堆放区域。根据光伏电站的总体布局，场内道路应紧靠光伏电池组件旁边通过，以满足设备一次运输到位、支架及光伏电池组件安装需要。主体工程施工顺序：道路施工→支架基础、架空线路基础施工→支架安装→光伏组件安装及电缆敷设。3 主要土建施工方案场地平整施工流程施工准备施工准备测量放线场地清理临时道路临时水路场地平整细部处理验收施工方法测量放线：首先利用现场的测量基准点放出场区各区域轴线，再采纳此轴线外延一定区域作为场平范围边线。场地清理：场平施工前应首先清除地表植被及垃圾。场地平整土方开挖挖方边坡应根据使用时间（临时或永久性）、土的种类、物理力学性质、水文情况等确定。场地边坡开挖应实行沿等高线自下而上、分层、分段依次进行，禁止采纳挖空底角的方法；在边坡上实行多台阶同时进行机械开挖时，上台阶应比下台阶开挖进深不少于 30m，以防止塌方。边坡开挖，作好坡顶坡脚排水，避开在影响边坡的范围内积水。场地平整填方压实填土优先采纳挖方区余土，不够土方进行外购，回填土的含水率控制在最优含水量范围内。当采纳不同的土填筑时，应按土类有规则地分层铺填，将透水性大的土层置于透水性较小的土层之下，不得混杂使用，边坡不得用透水性较小的土封闭，以利水分排除和基土稳定，并避开在填方内形成水囊和产生滑动现象。填土应从最低处开始，由下向上整宽度分层铺填碾压或夯实。机械压实方法：为保证填土压实的均匀性及密实度，避开碾轮下陷，提高碾压效率，在碾压机械碾压之前，宜先用轻型推土机、拖拉机推平，低速预压 4-5遍，使表面平实，且应先静压，而后振压。施工测量及沉降观测测量准...
