小型机房防雷接地技术设计方案

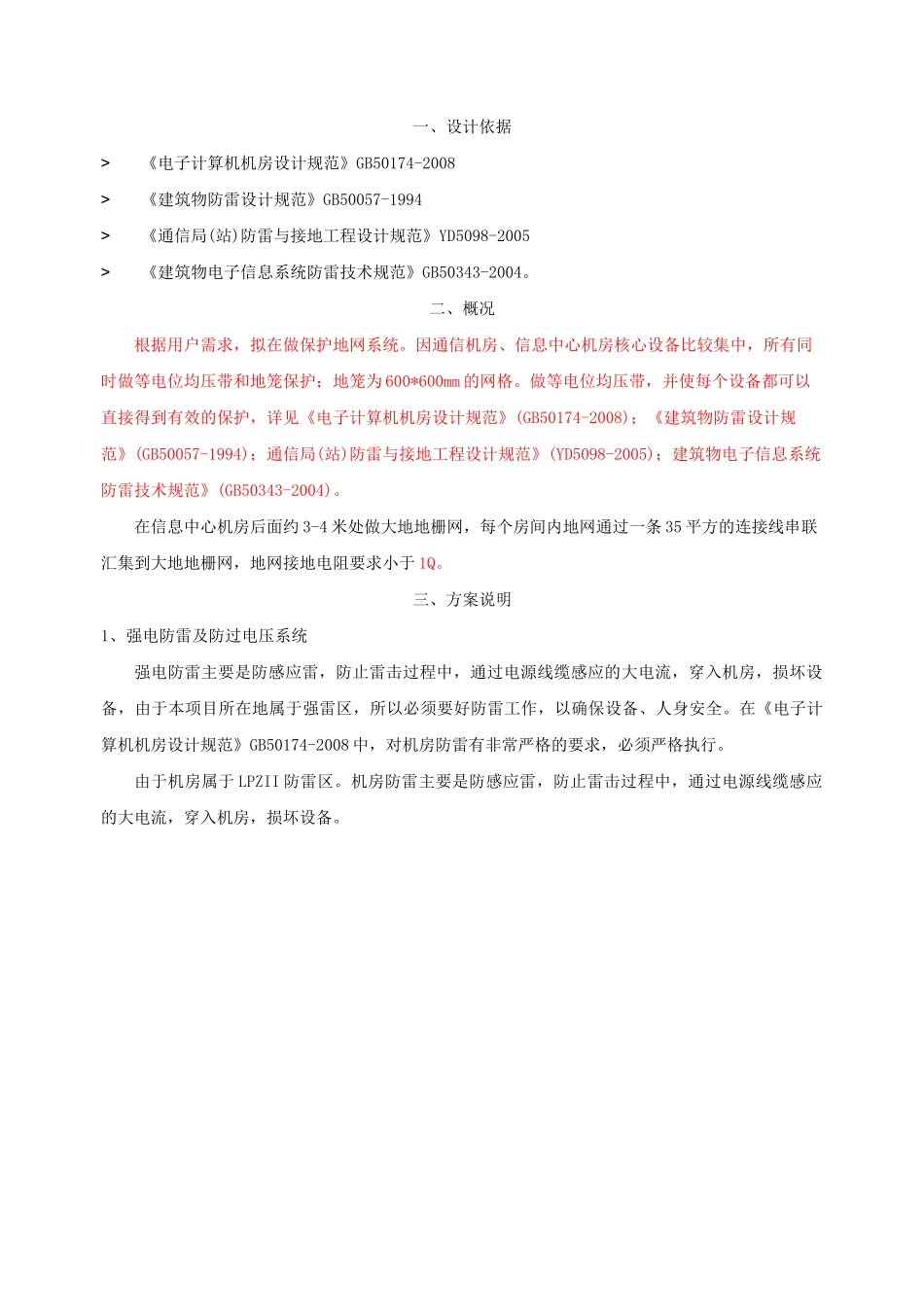

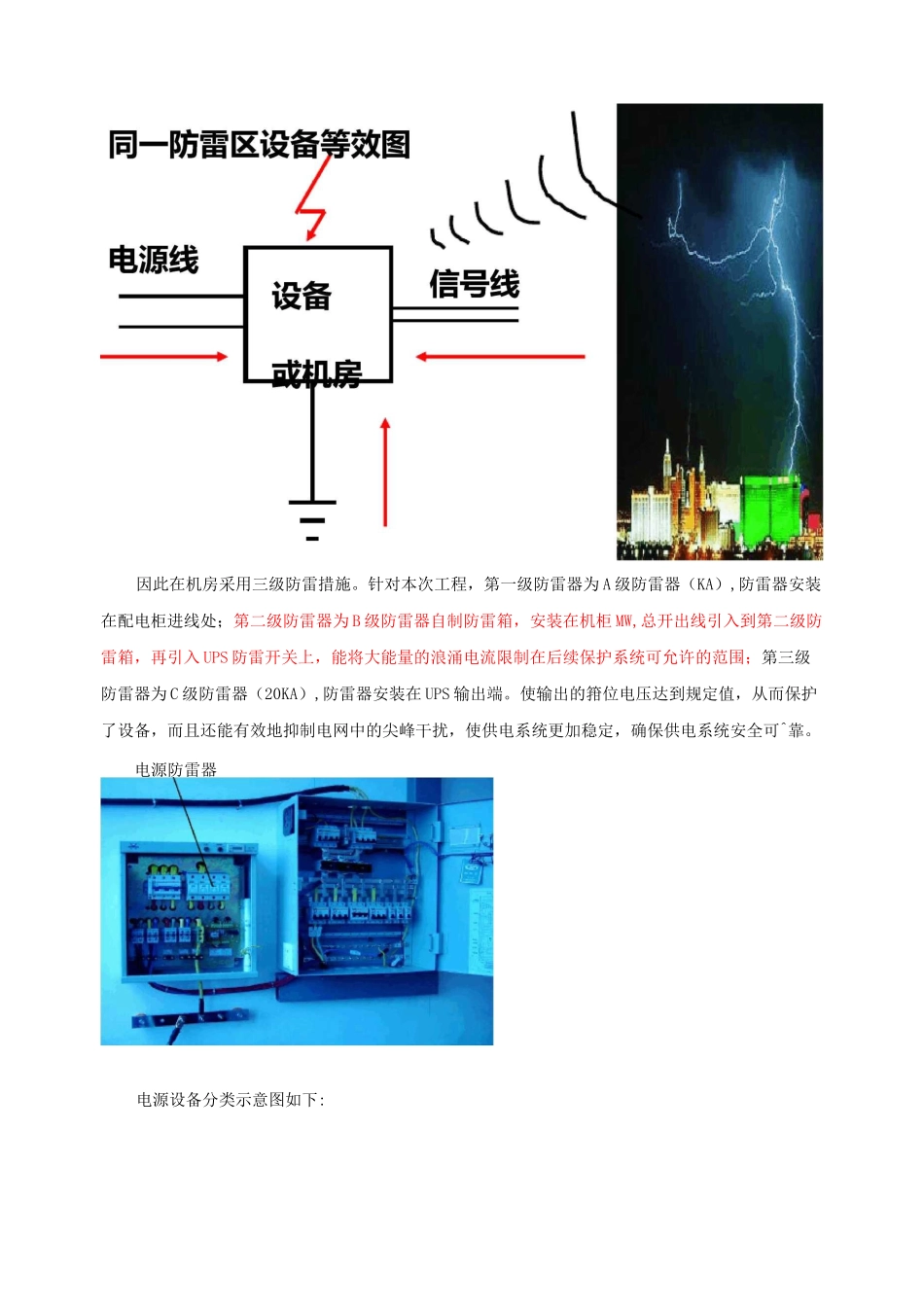

小型机房防雷实施方案2013 年 10 月一、设计依据>《电子计算机机房设计规范》GB50174-2008>《建筑物防雷设计规范》GB50057-1994>《通信局(站)防雷与接地工程设计规范》YD5098-2005>《建筑物电子信息系统防雷技术规范》GB50343-2004。二、概况根据用户需求，拟在做保护地网系统。因通信机房、信息中心机房核心设备比较集中，所有同时做等电位均压带和地笼保护；地笼为 600*600mm 的网格。做等电位均压带，并使每个设备都可以直接得到有效的保护，详见《电子计算机机房设计规范》(GB50174-2008)；《建筑物防雷设计规范》(GB50057-1994)；通信局(站)防雷与接地工程设计规范》(YD5098-2005)；建筑物电子信息系统防雷技术规范》(GB50343-2004)。在信息中心机房后面约 3-4 米处做大地地栅网，每个房间内地网通过一条 35 平方的连接线串联汇集到大地地栅网，地网接地电阻要求小于 1Q。三、方案说明1、强电防雷及防过电压系统强电防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备，由于本项目所在地属于强雷区，所以必须要好防雷工作，以确保设备、人身安全。在《电子计算机机房设计规范》GB50174-2008 中，对机房防雷有非常严格的要求，必须严格执行。由于机房属于 LPZII 防雷区。机房防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备。因此在机房采用三级防雷措施。针对本次工程，第一级防雷器为 A 级防雷器（KA）,防雷器安装在配电柜进线处；第二级防雷器为 B 级防雷器自制防雷箱，安装在机柜 MW,总开出线引入到第二级防雷箱，再引入 UPS 防雷开关上，能将大能量的浪涌电流限制在后续保护系统可允许的范围；第三级防雷器为 C 级防雷器（20KA）,防雷器安装在 UPS 输出端。使输出的箝位电压达到规定值，从而保护了设备，而且还能有效地抑制电网中的尖峰干扰，使供电系统更加稳定，确保供电系统安全可^靠。电源防雷器电源设备分类示意图如下:在机房内用 25*3mm 铜排做均压带及局部等电位连接，且与大地地栅网可靠连接，确保系统安全可靠。机房天花主龙骨、地板支架、墙板的前后左右用多股 6mm2 电线电缆夸接，并且就近连接到等电位铜排上；其目的在于防止雷击过程中，瞬间产生的高电位反击。更加保证了人身和设备的安全。2、保护人身及数据安全的防静电措施因此在部分机房内用铜箔做法拉第笼，使静电所引起的电荷积累，能迅速的流入大地，以保证设备及人...
