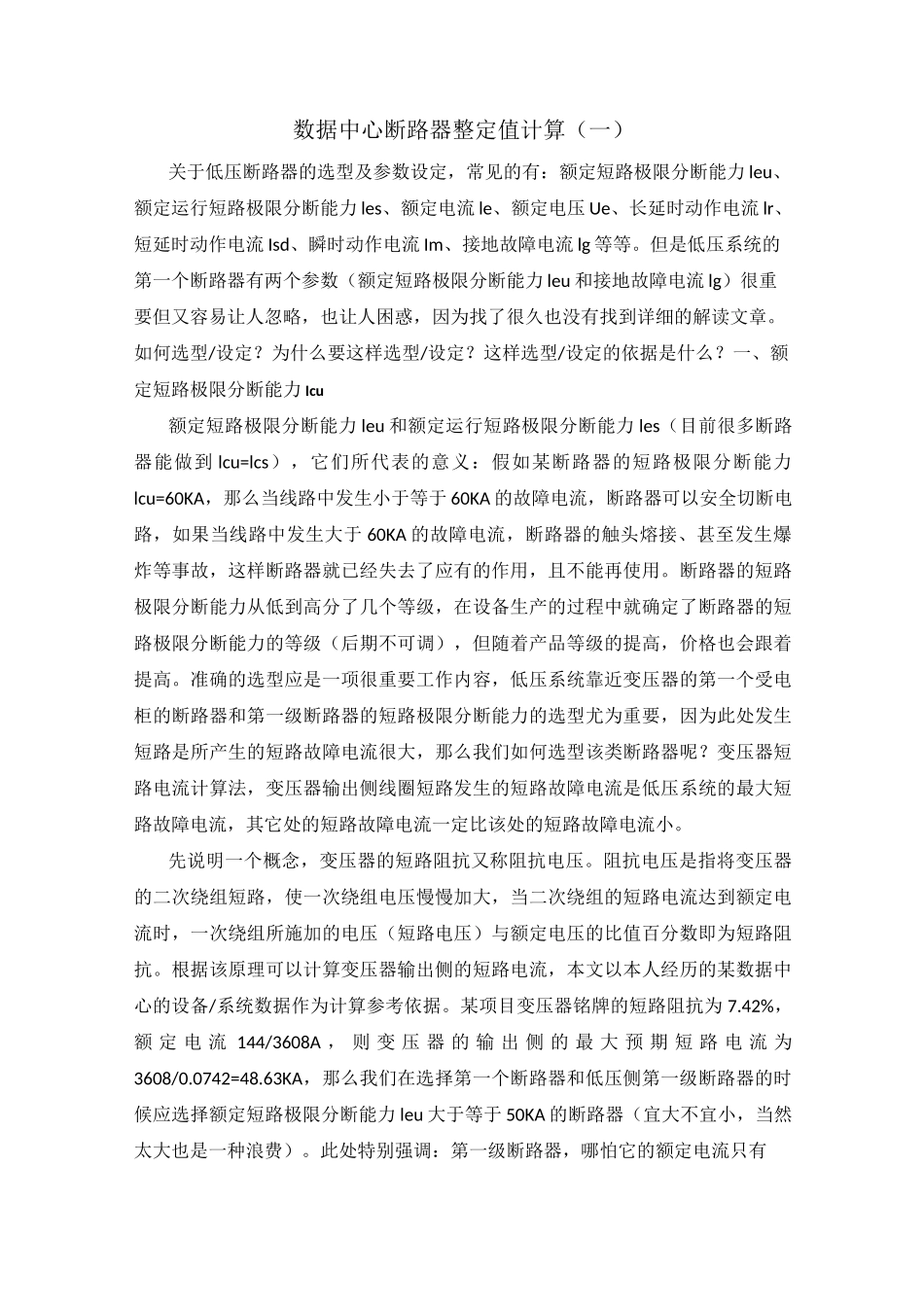

数据中心断路器整定值计算（一）关于低压断路器的选型及参数设定，常见的有：额定短路极限分断能力 leu、额定运行短路极限分断能力 les、额定电流 le、额定电压 Ue、长延时动作电流 lr、短延时动作电流 Isd、瞬时动作电流 Im、接地故障电流 lg 等等。但是低压系统的第一个断路器有两个参数（额定短路极限分断能力 leu 和接地故障电流 lg）很重要但又容易让人忽略，也让人困惑，因为找了很久也没有找到详细的解读文章。如何选型/设定？为什么要这样选型/设定？这样选型/设定的依据是什么？一、额定短路极限分断能力 Icu额定短路极限分断能力 leu 和额定运行短路极限分断能力 les（目前很多断路器能做到 lcu=lcs），它们所代表的意义：假如某断路器的短路极限分断能力lcu=60KA，那么当线路中发生小于等于 60KA 的故障电流，断路器可以安全切断电路，如果当线路中发生大于 60KA 的故障电流，断路器的触头熔接、甚至发生爆炸等事故，这样断路器就已经失去了应有的作用，且不能再使用。断路器的短路极限分断能力从低到高分了几个等级，在设备生产的过程中就确定了断路器的短路极限分断能力的等级（后期不可调），但随着产品等级的提高，价格也会跟着提高。准确的选型应是一项很重要工作内容，低压系统靠近变压器的第一个受电柜的断路器和第一级断路器的短路极限分断能力的选型尤为重要，因为此处发生短路是所产生的短路故障电流很大，那么我们如何选型该类断路器呢？变压器短路电流计算法，变压器输出侧线圈短路发生的短路故障电流是低压系统的最大短路故障电流，其它处的短路故障电流一定比该处的短路故障电流小。先说明一个概念，变压器的短路阻抗又称阻抗电压。阻抗电压是指将变压器的二次绕组短路，使一次绕组电压慢慢加大，当二次绕组的短路电流达到额定电流时，一次绕组所施加的电压（短路电压）与额定电压的比值百分数即为短路阻抗。根据该原理可以计算变压器输出侧的短路电流，本文以本人经历的某数据中心的设备/系统数据作为计算参考依据。某项目变压器铭牌的短路阻抗为 7.42%，额 定 电 流 144/3608A ， 则 变 压 器 的 输 出 侧 的 最 大 预 期 短 路 电 流 为3608/0.0742=48.63KA，那么我们在选择第一个断路器和低压侧第一级断路器的时候应选择额定短路极限分断能力 leu 大于等于 50KA 的断路器（宜大不宜小，当然太大也是一种浪费）。此处特别强调：第一级断路器，哪怕它的额定电流只有1...
