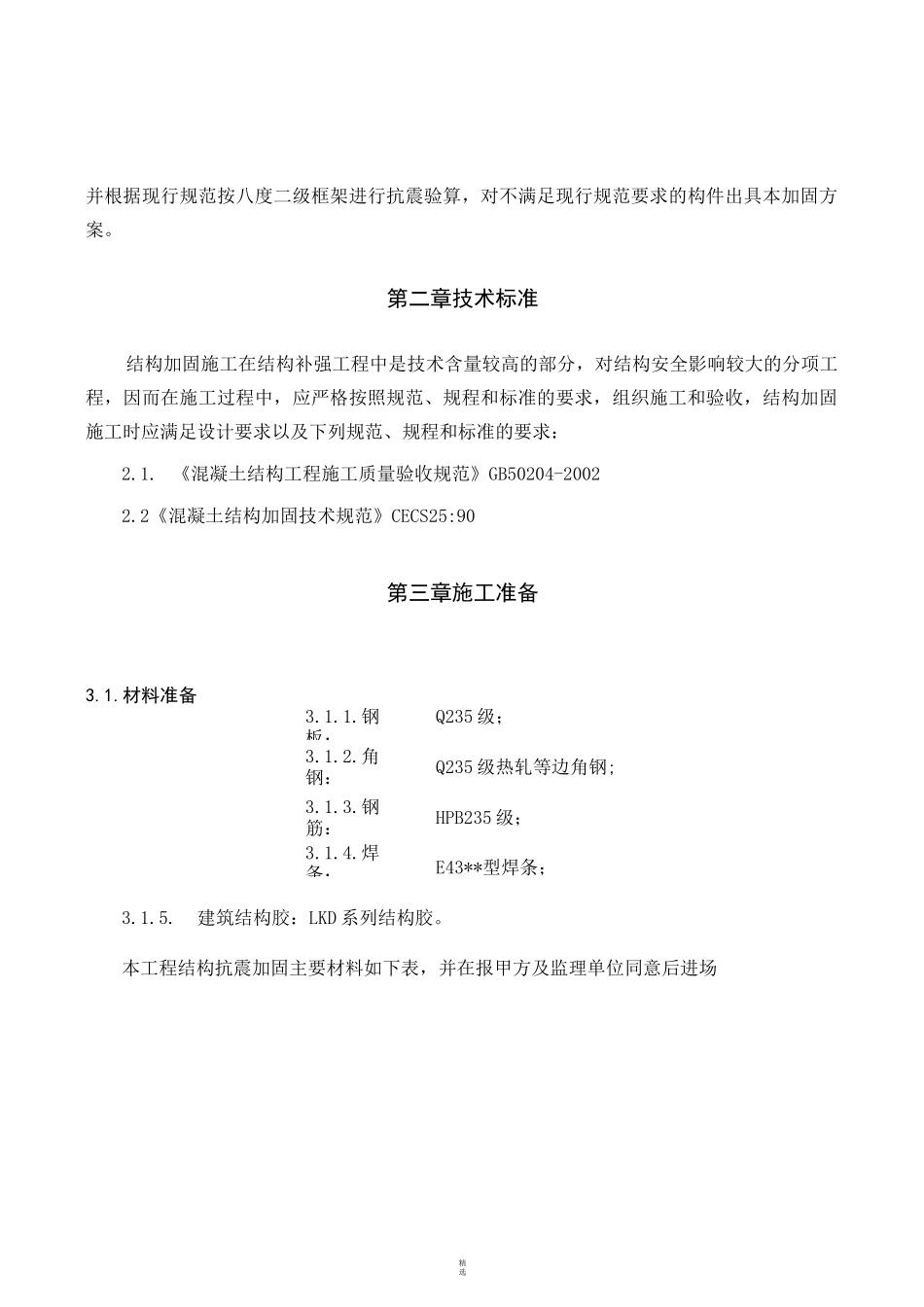

精选结构加固设计方案编号：ZDPC/FA2003-006编制：审核：审定：河南正大预应力工程有限公司二零零三年八月十一日第一章工程概况安阳市国泰房地产开发公司曙光小区 98#楼位于安阳市平原路北段路东，安阳市建筑设计研究院设计，地下一层，地上六层，局部七层，其中一层和地下室为商场，二层及以上各层为写字楼，原设计按七度三级框架考虑抗震设防。根据需要，该建筑物一层及地下室功能不变，二层及以上各层改为安阳市抗震指挥部，安阳市国泰房地产开发公司曙光小区98#楼精选并根据现行规范按八度二级框架进行抗震验算，对不满足现行规范要求的构件出具本加固方案。第二章技术标准结构加固施工在结构补强工程中是技术含量较高的部分，对结构安全影响较大的分项工程，因而在施工过程中，应严格按照规范、规程和标准的要求，组织施工和验收，结构加固施工时应满足设计要求以及下列规范、规程和标准的要求：2.1. 《混凝土结构工程施工质量验收规范》GB50204-20022.2《混凝土结构加固技术规范》CECS25:90第三章施工准备3.1.材料准备3.1.1.钢板：Q235 级；3.1.2.角钢：Q235 级热轧等边角钢;3.1.3.钢筋：HPB235 级；3.1.4.焊条：E43**型焊条；3.1.5.建筑结构胶：LKD 系列结构胶。本工程结构抗震加固主要材料如下表，并在报甲方及监理单位同意后进场精选主要材料需用量表一序号名称规格单位数量1钢板10 厚吨按设计图纸最终核定工程量2钢板6 厚吨3热轧等边角钢L100x8吨4热轧等边角钢L75x6吨5热轧等边角钢L56x5吨6钢筋①8吨7建筑结构胶：LKD 系列结构胶吨3.1.4．材料的运输、存放：按施工进度的要求及时将结构加固用材料和其它配件运到离工地较近的下料场地内，并及时通知业主、监理单位现场取样、复试。3.1.5．材料验收（1）钢材由生产厂家出具产品合格证，并经检测中心进行材料复验，出具钢材的复试证明。（2）建筑结构胶应具有出厂质量保证书外。3.2.施工劳动力组织（见表二）根据结构加固施工的特点，本工程需要的劳动力人数如表二：劳动力用量表表二工种钢筋工模板工电焊工粉刷工人数3030420精选第四章结构加固工程施工方案4.1.锚粘钢板加固施工工艺流程如下：精选4.3．预应力筋下料本工程预应力筋下料在预应力筋和锚具复检合格后方可进行，下料应在平坦干燥的场地上用砂轮锯逐根切割。下料前先在钢绞线盘卷外用钢管搭设一个固定铁笼，将钢绞线从盘卷中央逐步抽出。下料长度误差应控制在 0~+100mm 以内。下料操作过程中，应遵循以下步骤：4.3.1...
