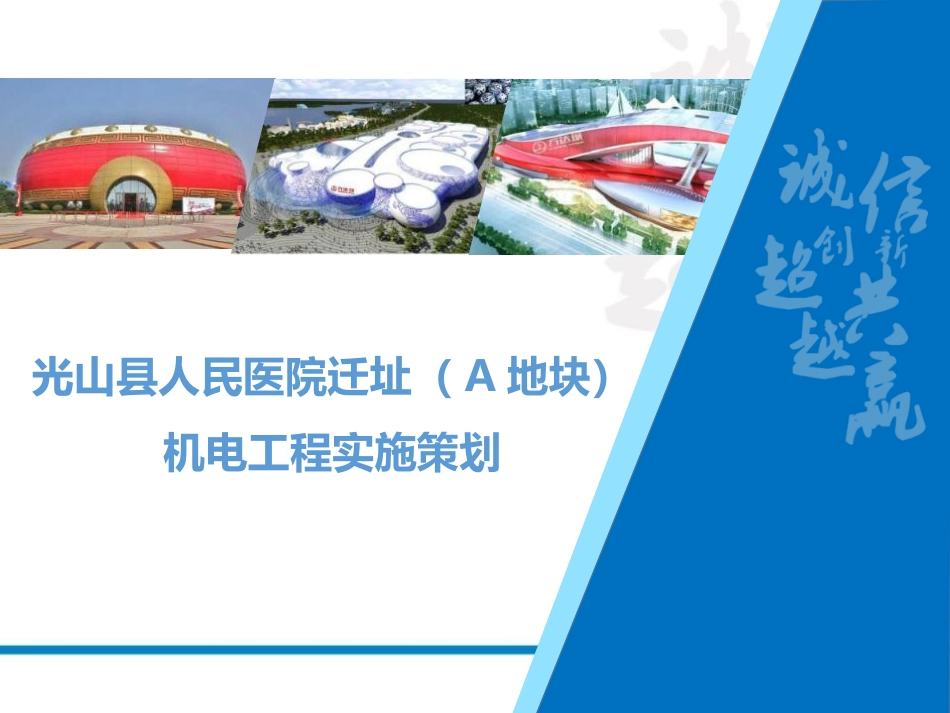

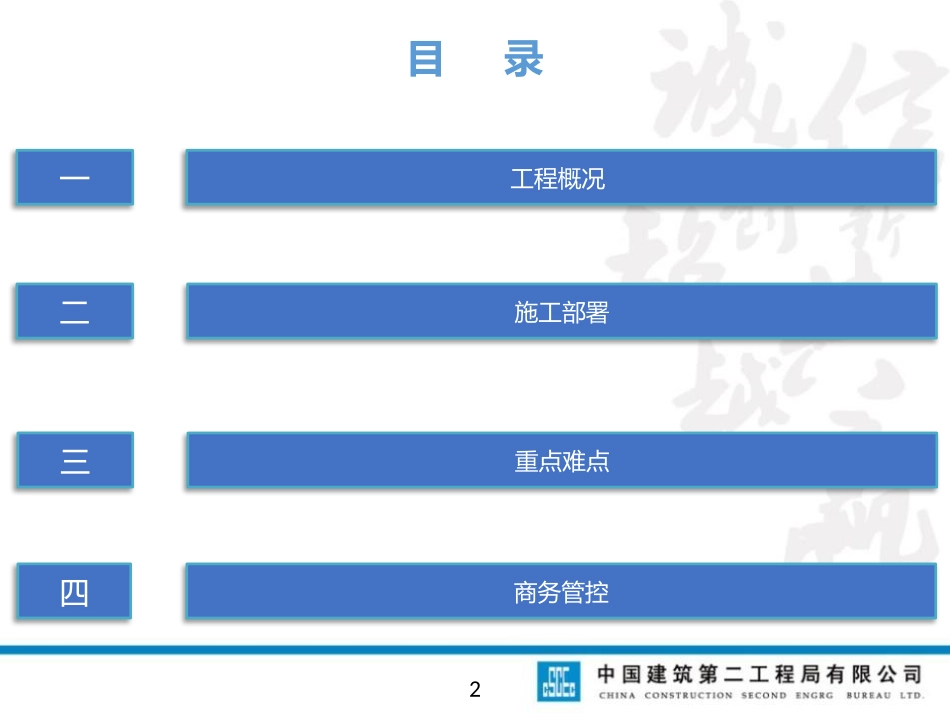

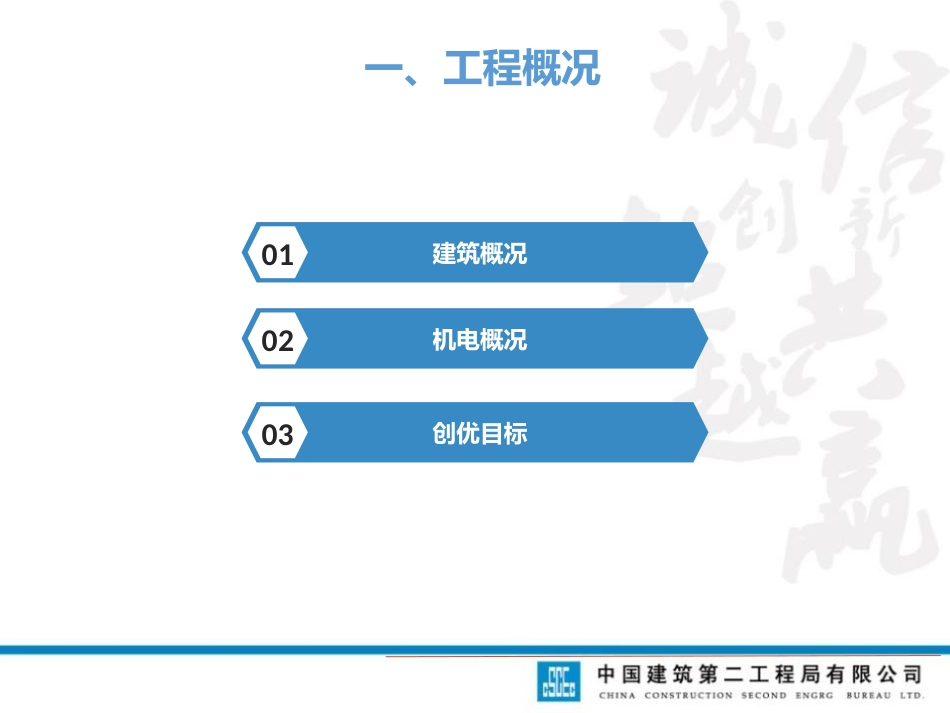

光山县人民医院迁址（A地块）机电工程实施策划2重点难点三商务管控四施工部署二工程概况一目录0102建筑概况机电概况03创优目标一、工程概况一、工程概况—01建筑概况病房楼19层门急诊医技楼5层感染楼3层名称面积层高净高要求门急诊医技楼83933.04㎡（地上：58535.13㎡地下：25397.91㎡）-1层：6m1层：5.7m2层~5层：4.35m构架层：4.65m-1层：2.8m1层：3.3m2层~5层：2.8m构架层：4.05m病房楼病房楼：73030.12㎡（地上：68412.3㎡地下：4621.82㎡）-1层：6.2m1层：5.7m2层~4层：4.35m5层：3.3m6~19层：3.9m构架层：4.35m-1层：6.2m1层：3.3m2层~4层：2.8m5层：3.3m6~19层：2.6m构架层：4.35m一、工程概况—1建筑概况一、工程概况—1建筑概况-1.1门急诊综合楼主要功能概况一、工程概况—1建筑概况-1.2病房楼主要功能概况一、工程概况—2机电概况—2.1自施概况序号项目内容1建筑面积162138.12㎡2机电造价机电造价约7233万元3合同承包范围电气工程：除电力设备以外的所有内容，其中精装修区域范围内的普通照明插座系统拟纳入精装修招标范围;合同产值约2200.47万元。4给排水工程：除屋面太阳能系统设备以外的所有内容，其中卫生间洁具拟纳入入精装修招标范围;合同产值约812.67万元。5暖通工程：除多联机空调设备、水冷机组、冷却塔、锅炉设备、精密空调、净化空调等以外所有内容;合同产值约2632.34万元。6消防工程：消防水系统及火灾自动报警系统；合同产值约1587.56万元。一、工程概况—2机电概况—2.2团队构架施工准备人、机、料准备样板计划报审施工方案准备施工计划准备图纸（BIM）深化报审通风空调工程施工样板施工管道、支架工厂化预制BIM深化出图报审给排水工程施工电气工程施工风管主管及部件制作安装及漏风检测保温水管及阀门安装及试压保温制冷机组、空调机组、换热设备、通风设备、水泵安装水管支管安装风机盘管安装风机盘管接口及系统试验保温设备管路接口安装风口安装单机试运转给排水管道阀部件安装给排水管道试压保温水箱水泵设备安装卫生洁具安装管道试验、单机试运转、系统调试机电安装随结构预留预埋及防雷接地配管接桥架敷设弱电系统配管及桥架敷设电线电缆敷设消防火灾报警系统消防广播系统安装插接母线安装变配电室安装配电箱（柜）安装灯具开关插座等用电器具安装电气试运行模块及箱盘安装弱电机房施工弱电系统末端设备安装弱电系统单机试运行系统调试防雷接地测试机电系统联动调试清理及交付工程竣工验收人防、消防验收、节能验收、电检、水质检测结构分段验收完成楼层清理完毕并弹好标高控制线二次结构施工初装修精装修吊顶安装正式送水送电机电工程BIM深化设计出图、管线综合报审机电主体结构BIM综合留洞出图及报审机电二次结构BIM综合留洞出图及报审机电节点详图出图及报审大样图、设备基础定位图出图及报审精装机电末端综合定位图出图及报审机电工程竣工图（BIM）风管支管制作安装及保温风管、水管、收尾制作安装及保温系统调试机房初装修一、工程概况—2机电概况—2.3项目机电安装工程总体施工流程图11序号公司名称施工专业范围是否考察是否合格1天津市南星建筑工程有限公司水电门诊楼已考察合格2北京忠信嘉业建筑工程有限公司水电病房楼已考察合格3华安安装工程有限公司暖通门诊楼已考察合格4河南辉卓建筑工程有限公司暖通病房楼已考察合格5东方圣和（北京）智能建设有限公司消防全部已考察合格一、工程概况—2机电概况—2.4专业分包情况一、工程概况—2机电概况—2.5甲指招标概况专业名称招标是否完成主责单位督办人室内装修否卫健委王永卫虹吸雨水是卫健委王永卫洁净手术室否卫健委王永卫外幕墙否卫健委王永卫智能化是卫健委王永卫室外小市政否卫健委王永卫泛光工程否卫健委王永卫外电及变配电室否卫健委王永卫医用气体否卫健委王永卫电梯工程是卫健委王永卫制冷机组、冷却塔等否卫健委王永卫净化空调、精密空调否卫健委王永卫一、工程概况—2机电概况—2.6主要机房一览表机房名称机房数量设备名称设备数量给排水冷、热水泵房3水泵84（含压力排）水箱5消防泵房1消防泵6暖通送风机房18混流风机36空调机房53空调机组88排风机房32混流风机106（含屋面）新风机...
