凝汽器真空影响因素分析及处理措施

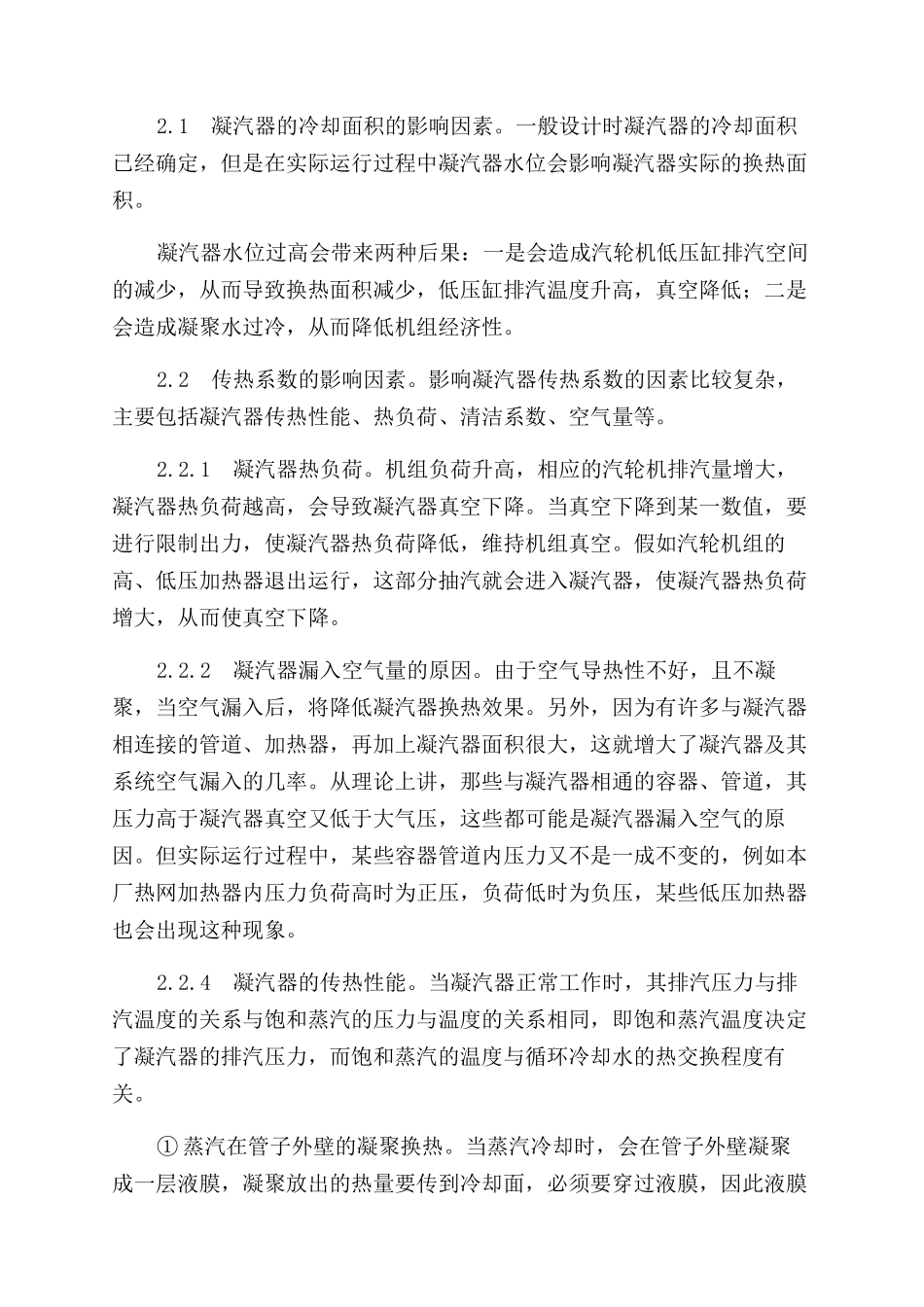

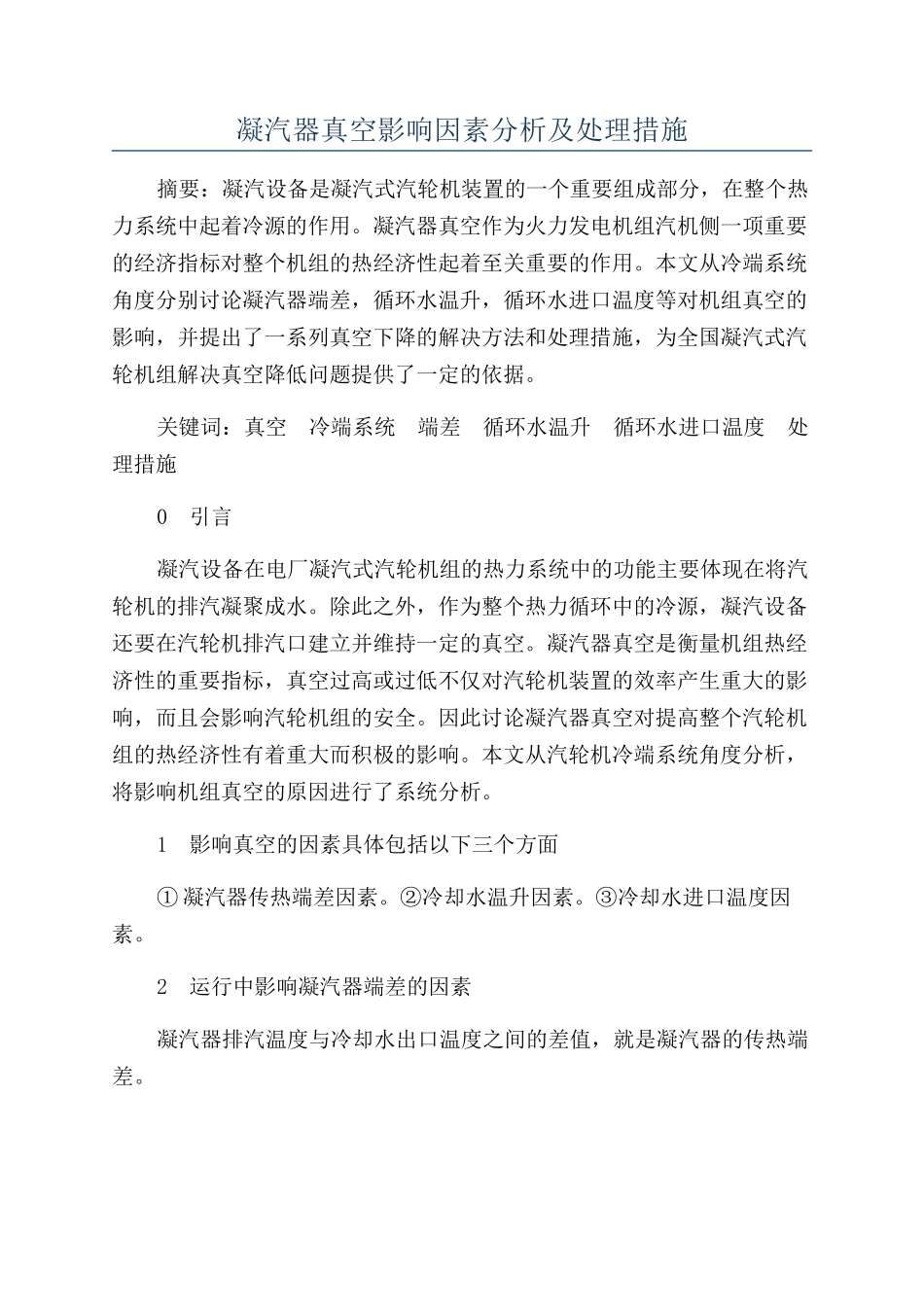

凝汽器真空影响因素分析及处理措施摘要：凝汽设备是凝汽式汽轮机装置的一个重要组成部分，在整个热力系统中起着冷源的作用。凝汽器真空作为火力发电机组汽机侧一项重要的经济指标对整个机组的热经济性起着至关重要的作用。本文从冷端系统角度分别讨论凝汽器端差，循环水温升，循环水进口温度等对机组真空的影响，并提出了一系列真空下降的解决方法和处理措施，为全国凝汽式汽轮机组解决真空降低问题提供了一定的依据。关键词：真空 冷端系统 端差 循环水温升 循环水进口温度 处理措施0 引言凝汽设备在电厂凝汽式汽轮机组的热力系统中的功能主要体现在将汽轮机的排汽凝聚成水。除此之外，作为整个热力循环中的冷源，凝汽设备还要在汽轮机排汽口建立并维持一定的真空。凝汽器真空是衡量机组热经济性的重要指标，真空过高或过低不仅对汽轮机装置的效率产生重大的影响，而且会影响汽轮机组的安全。因此讨论凝汽器真空对提高整个汽轮机组的热经济性有着重大而积极的影响。本文从汽轮机冷端系统角度分析，将影响机组真空的原因进行了系统分析。1 影响真空的因素具体包括以下三个方面① 凝汽器传热端差因素。②冷却水温升因素。③冷却水进口温度因素。2 运行中影响凝汽器端差的因素凝汽器排汽温度与冷却水出口温度之间的差值，就是凝汽器的传热端差。2.1 凝汽器的冷却面积的影响因素。一般设计时凝汽器的冷却面积已经确定，但是在实际运行过程中凝汽器水位会影响凝汽器实际的换热面积。凝汽器水位过高会带来两种后果：一是会造成汽轮机低压缸排汽空间的减少，从而导致换热面积减少，低压缸排汽温度升高，真空降低；二是会造成凝聚水过冷，从而降低机组经济性。2.2 传热系数的影响因素。影响凝汽器传热系数的因素比较复杂，主要包括凝汽器传热性能、热负荷、清洁系数、空气量等。2.2.1 凝汽器热负荷。机组负荷升高，相应的汽轮机排汽量增大，凝汽器热负荷越高，会导致凝汽器真空下降。当真空下降到某一数值，要进行限制出力，使凝汽器热负荷降低，维持机组真空。假如汽轮机组的高、低压加热器退出运行，这部分抽汽就会进入凝汽器，使凝汽器热负荷增大，从而使真空下降。2.2.2 凝汽器漏入空气量的原因。由于空气导热性不好，且不凝聚，当空气漏入后，将降低凝汽器换热效果。另外，因为有许多与凝汽器相连接的管道、加热器，再加上凝汽器面积很大，这就增大了凝汽器及其系统空气漏入的几率。从理论上讲，那些与凝汽器相通的容器、管道，其压力高...
