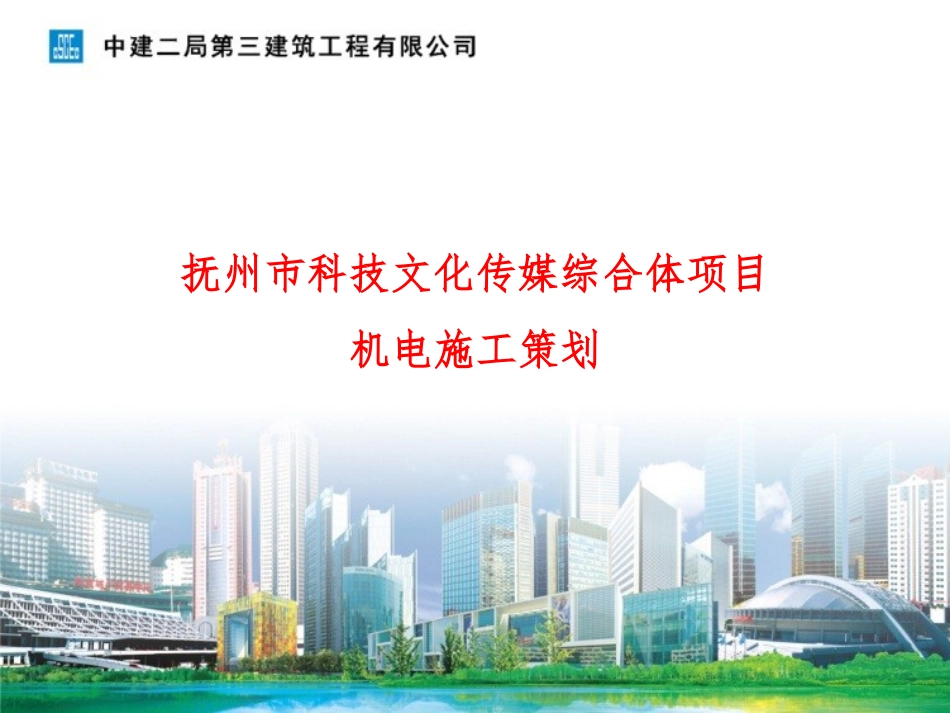

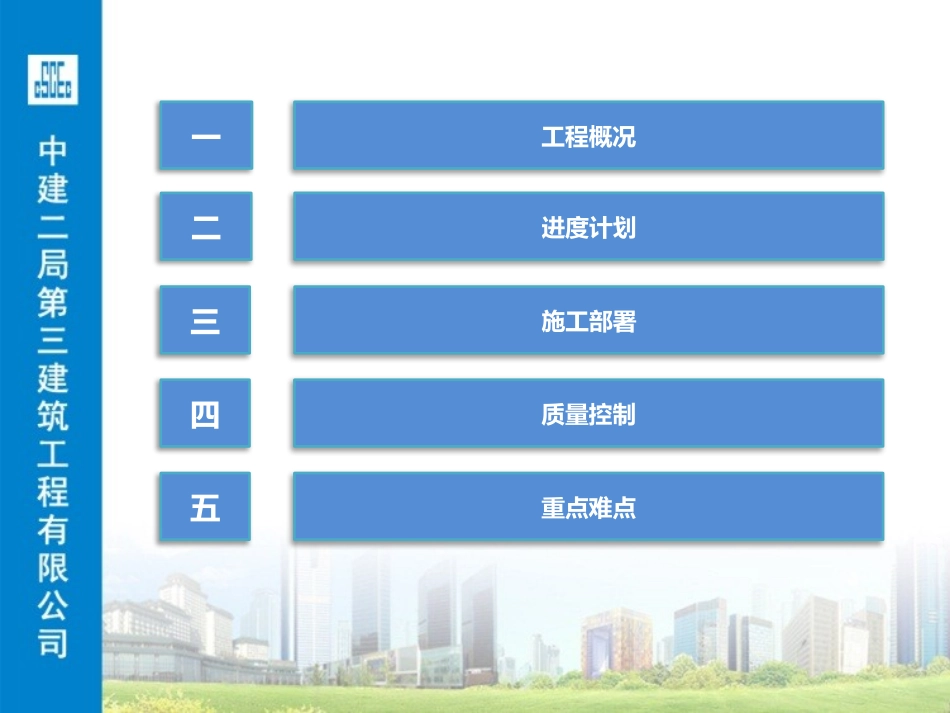

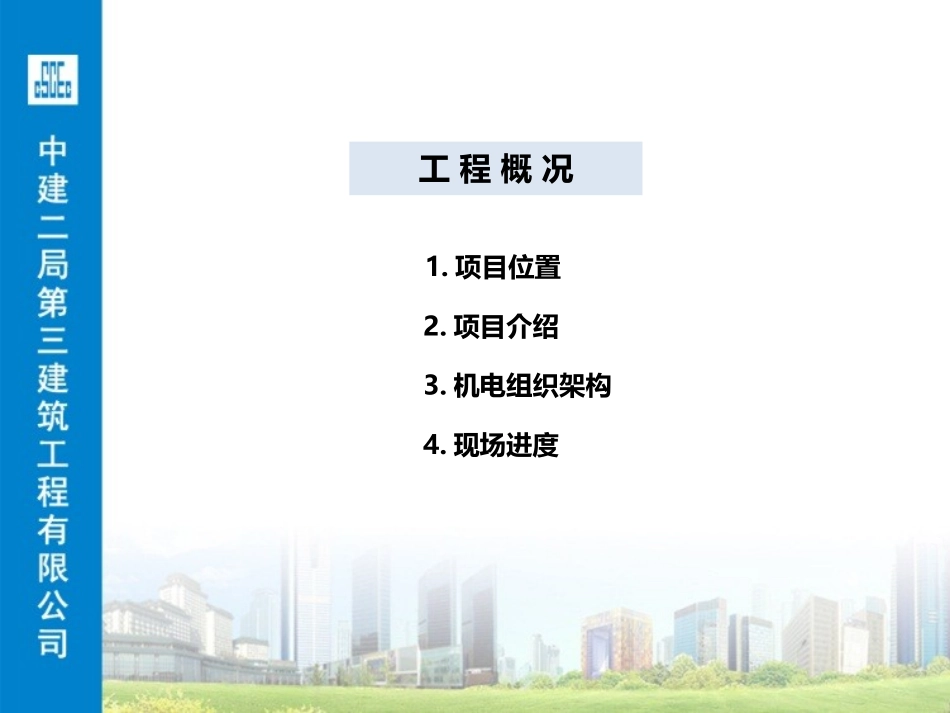

抚州市科技文化传媒综合体项目机电施工策划进度计划二施工部署三工程概况一质量控制四重点难点五工程概况1.项目位置2.项目介绍3.机电组织架构4.现场进度1.项目位置项目位于抚州市政府东南侧，赣东大道以东，金巢大道以西，王安石大道以北。项目位置2.项目介绍文化馆21.45m抚州市科技文化传媒综合体项目位于江西省抚州市临川区赣东大道与王安石大道交汇处，是一个集办公、文娱、科技、公寓等于一体的大型政府公益类综合体工程。项目占地面积6万平方米，总建筑面积28.21万平方米，地上20.74万平方米，地下7.46万平方米。项目由一栋145m的超高层办公楼，两栋超高层LOFT公寓和文化馆、科技馆共四个单体组成，是抚州市全力打造的重点工程项目，建成后将成为抚州第一高楼、抚州市新地标。文化馆21.45m全媒体中心145.45mloft97.05m公寓97.95m文化馆21.45m科技馆23.95m2.项目介绍文化馆北侧已封顶全媒体中心主楼共35层，主体部分目前已施工至24层，裙房共8层，目前已施工至3层；文化馆南侧共4层，目前已施工至4层。其余文化馆北侧、科技馆、公寓及loft等部分已封顶。目前公寓及loft二次结构已大面展开，但地下室及全媒体中心二次结构进度较慢影响现场机电安装进度。全媒体中心共8层，已施工至3层全媒体中心共35层，已施工至24层loft已封顶公寓已封顶文化馆南侧共4层，已施工至4层科技馆已封顶2.项目介绍建设方：抚州市宇恒房地产开发有限公司设计院：中铁上海设计院集团有限公司监理单位：成都交大工程建设集团有限公司总包单位：中国建筑第二工程局有限公司2.项目介绍项目机电组织架构及任务划分3.机电系统介绍强电智能疏散系统柴油发电机照明配电动力配电通风空调VAV空调系统风冷热泵系统送排风及新风系统给排水雨水系统人防给排水排水（含压力排）给水消防喷淋系统消火栓系统火灾报警智能化VRV空调系统气体灭火系统视频安防监控系统多媒体信息发布系统楼宇可视对讲及门禁管理系统电梯五方通话与监测系统停车场管理系统广播照明控制系统电子巡查系统智能车位引导系统背景音乐及公共广播系统计算机网络系统综合布线系统能耗计量系统3.机电系统介绍区域名称工程量地下一层风管5753㎡排水管1679m给水管1155m消防水管12035m灯具1068盏配电箱/柜78台电缆56398m电线152316m消火栓箱63个污水泵75台地下二层大部分为人防区，对预留预埋质量要求较高，主要涉及压力排水、通风、电气、消防等专业。地下二层3.机电系统介绍区域名称工程量地下一层风管11680㎡排水管1578m给水管1532m消防水管22036m灯具1173盏配电箱/柜230台电缆59637m电线183243m母线3263m消火栓箱98个机电安装地下一层较为集中，涵盖给水、压力排水、通风、电气、消防等专业，机电管线密集，管综排布复杂，工程量较大。地下一层4.现场进度区域主体进度电气安装给排水安装消防安装传媒中心共35层，施工至24层桥架安装至17层竖向管道安装至15层排烟管安装至17层，地下室排烟管安装10%文化馆预计七月底封顶地下室桥架安装20%地下室管道安装20%未开始科技馆预计六月底封顶地下室桥架安装15%地下室管道安装15%未开始公寓楼loft已封顶，公寓六月底封顶loft桥架安装至20层，公寓桥架安装至21层loft竖向管道安装至15层，公寓竖向管道安装至16层loft喷淋及排烟管安装1-20层，公寓喷淋及排烟管安装1-22层进度计划1.里程碑节点2.招采计划3.方案编制计划4.分包进场计划1.里程碑节点类型施工节点完成标准/说明节点级别进度节点传媒中心科技馆文化馆公寓楼完成时间完成时间完成时间完成时间工程地下室模板拆除完成（含正负零以下所有后浇带）模板拆除并清理剔凿修补完成（含后浇带位置）含所有后浇带浇筑拆模完成一级2021/5/302021/4/302021/4/302021/4/10工程地下室砌筑完成（含设备房基础及地面）地下室砌筑工程完成，含设备用房的基础及地面一级2021/6/202021/7/202021/7/202121/7/10工程地下设备用房设备及内部管路完成消防泵房、风机房等功能房间一级2021/8/102021/8/302021/8/302021/8/30工程机电水平主干管路安装工程机电主干管安装完成一级2021/10/252021/9/302021/9/302021/9/30工程地上设备用房及各类井道管井安装完成水、风、强弱电管井...
