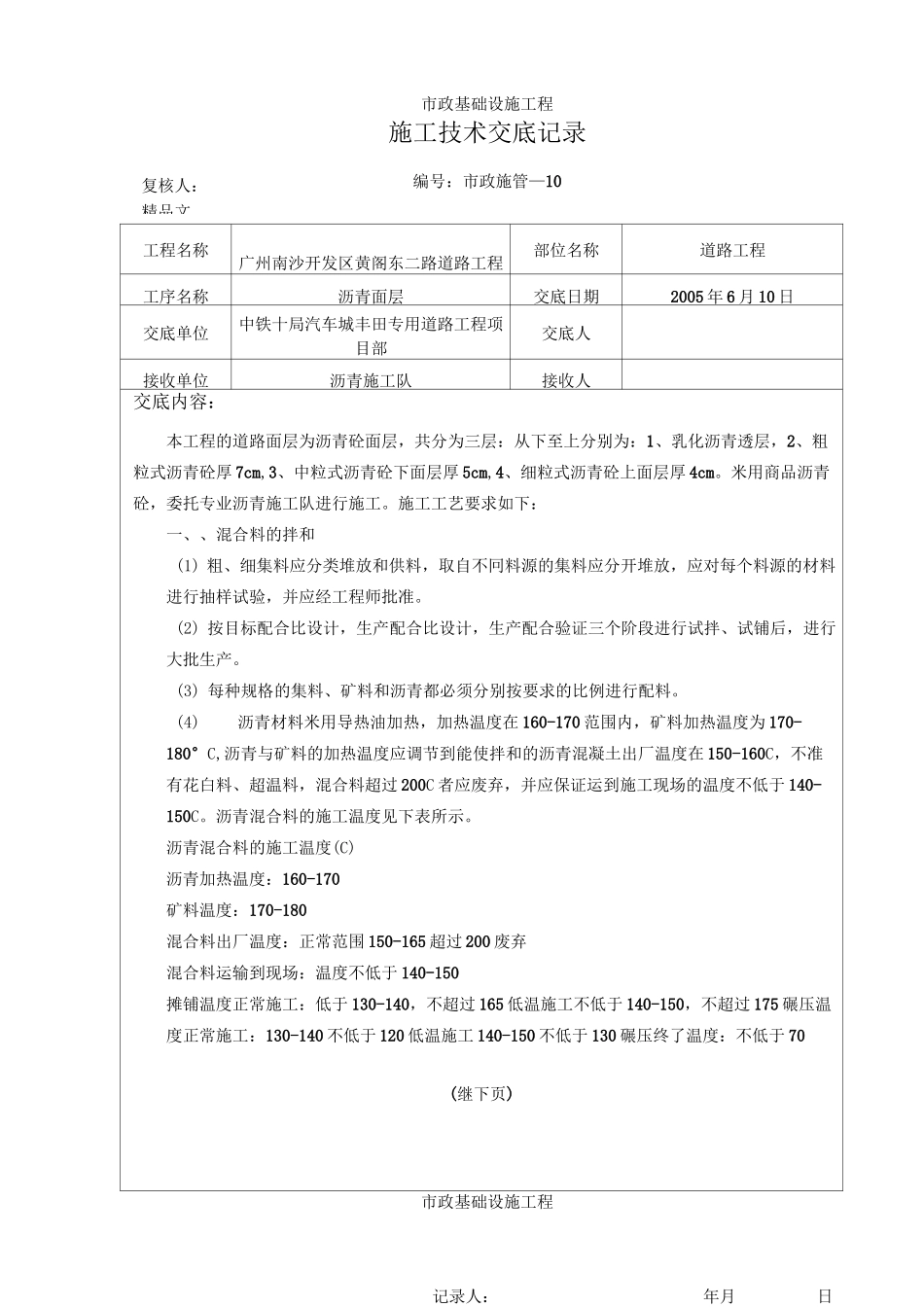

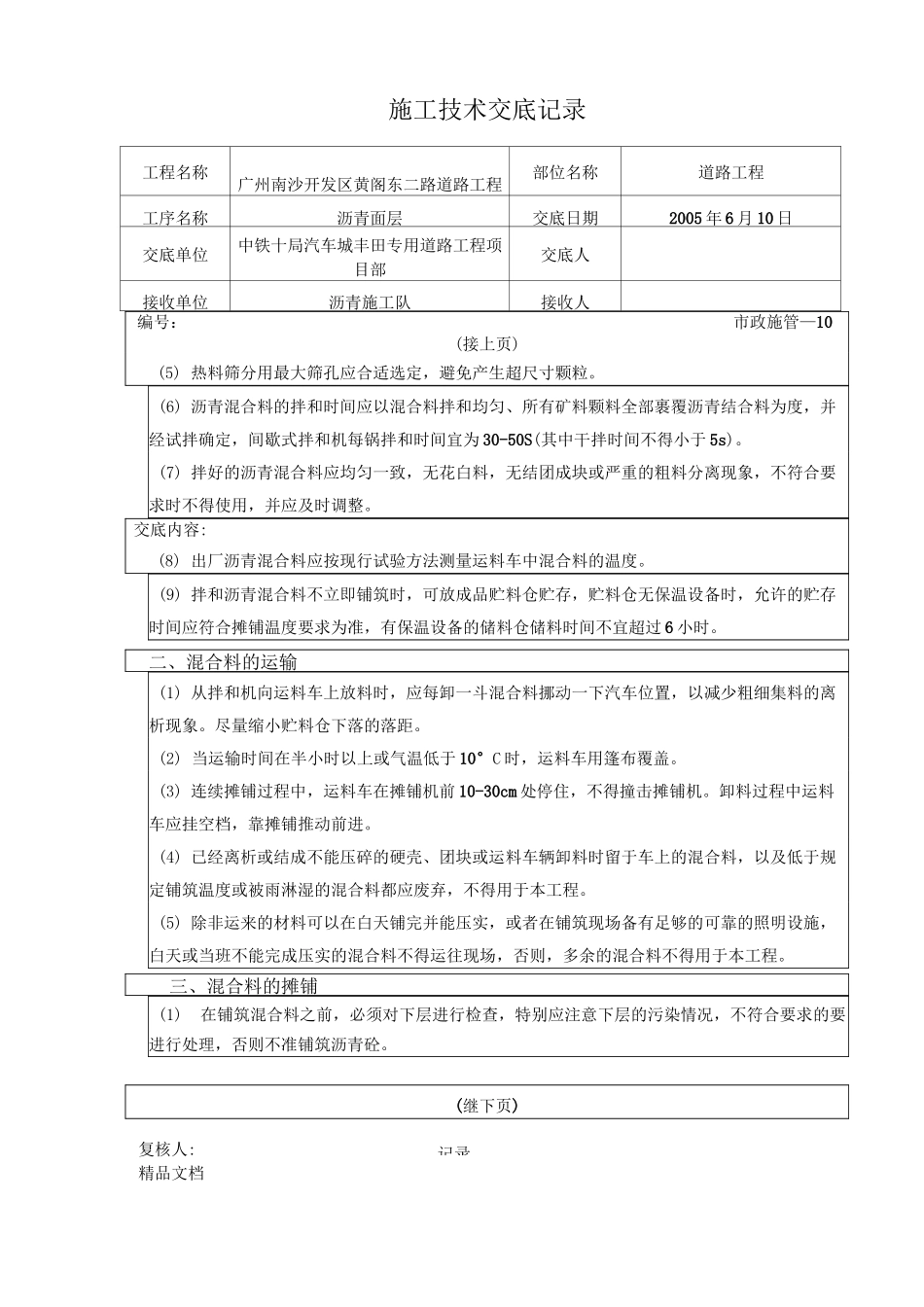

复核人：精品文市政基础设施工程施工技术交底记录编号：市政施管—10工程名称广州南沙开发区黄阁东二路道路工程部位名称道路工程工序名称沥青面层交底日期2005 年 6 月 10 日交底单位中铁十局汽车城丰田专用道路工程项目部交底人接收单位沥青施工队接收人交底内容：本工程的道路面层为沥青砼面层，共分为三层：从下至上分别为：1、乳化沥青透层，2、粗粒式沥青砼厚 7cm,3、中粒式沥青砼下面层厚 5cm,4、细粒式沥青砼上面层厚 4cm。米用商品沥青砼，委托专业沥青施工队进行施工。施工工艺要求如下：一、、混合料的拌和(1) 粗、细集料应分类堆放和供料，取自不冋料源的集料应分开堆放，应对每个料源的材料进行抽样试验，并应经工程师批准。(2) 按目标配合比设计，生产配合比设计，生产配合验证三个阶段进行试拌、试铺后，进行大批生产。(3) 每种规格的集料、矿料和沥青都必须分别按要求的比例进行配料。(4)沥青材料米用导热油加热，加热温度在 160-170 范围内，矿料加热温度为 170-180°C,沥青与矿料的加热温度应调节到能使拌和的沥青混凝土出厂温度在 150-160C，不准有花白料、超温料，混合料超过 200C 者应废弃，并应保证运到施工现场的温度不低于 140-150C。沥青混合料的施工温度见下表所示。沥青混合料的施工温度(C)沥青加热温度：160-170矿料温度：170-180混合料出厂温度：正常范围 150-165 超过 200 废弃混合料运输到现场：温度不低于 140-150摊铺温度正常施工：低于 130-140，不超过 165 低温施工不低于 140-150，不超过 175 碾压温度正常施工：130-140 不低于 120 低温施工 140-150 不低于 130 碾压终了温度：不低于 70(继下页)市政基础设施工程记录人：年月日记录施工技术交底记录工程名称广州南沙开发区黄阁东二路道路工程部位名称道路工程工序名称沥青面层交底日期2005 年 6 月 10 日交底单位中铁十局汽车城丰田专用道路工程项目部交底人接收单位沥青施工队接收人(接上页)(5) 热料筛分用最大筛孔应合适选定，避免产生超尺寸颗粒。(6) 沥青混合料的拌和时间应以混合料拌和均匀、所有矿料颗料全部裹覆沥青结合料为度，并经试拌确定，间歇式拌和机每锅拌和时间宜为 30-50S(其中干拌时间不得小于 5s)。(7) 拌好的沥青混合料应均匀一致，无花白料，无结团成块或严重的粗料分离现象，不符合要求时不得使用，并应及时调整。(8) 出厂沥青混合料应按现行试验方法测量运料车中混合料的温度。(9) ...
