精密空调安装施工方案

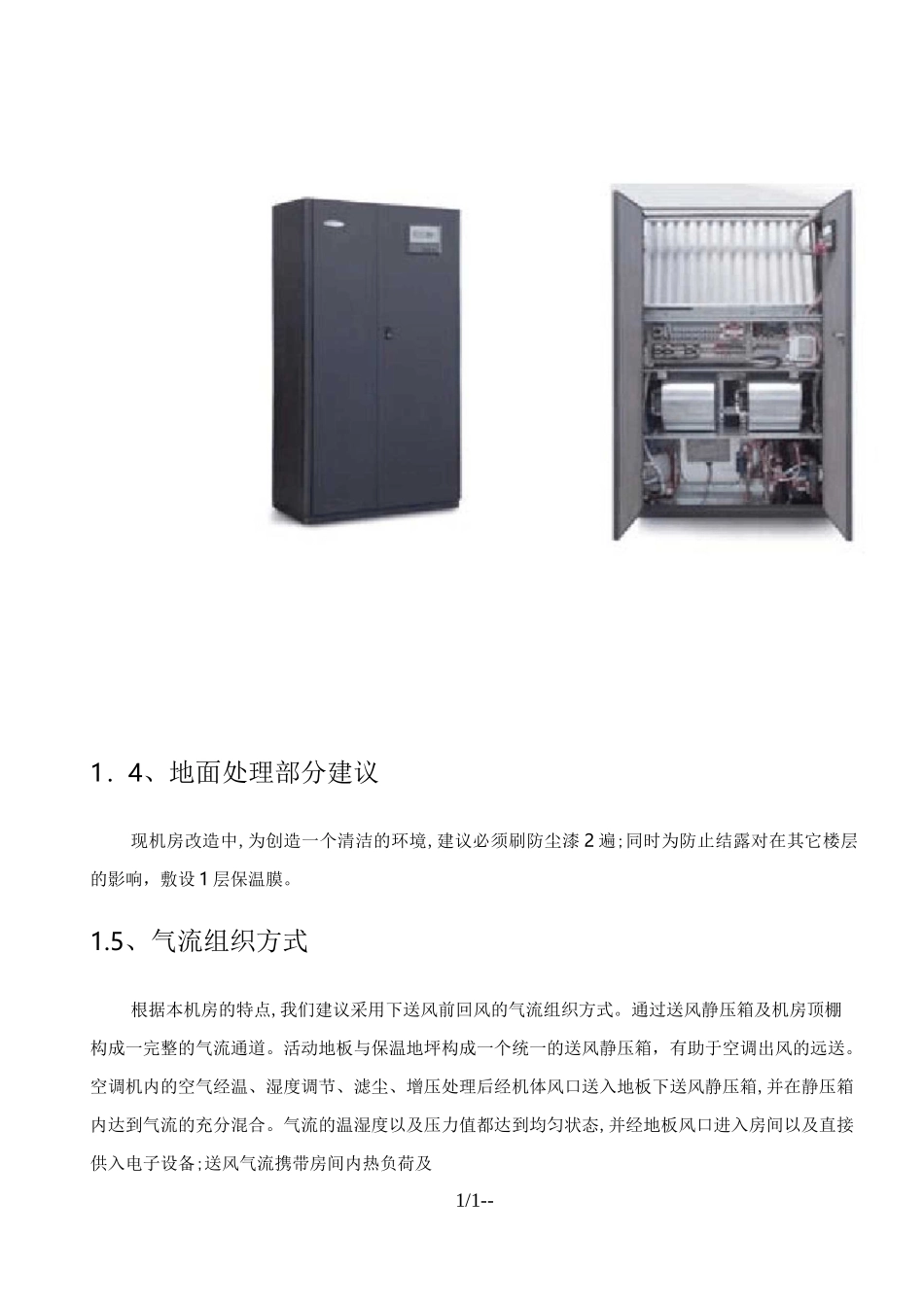

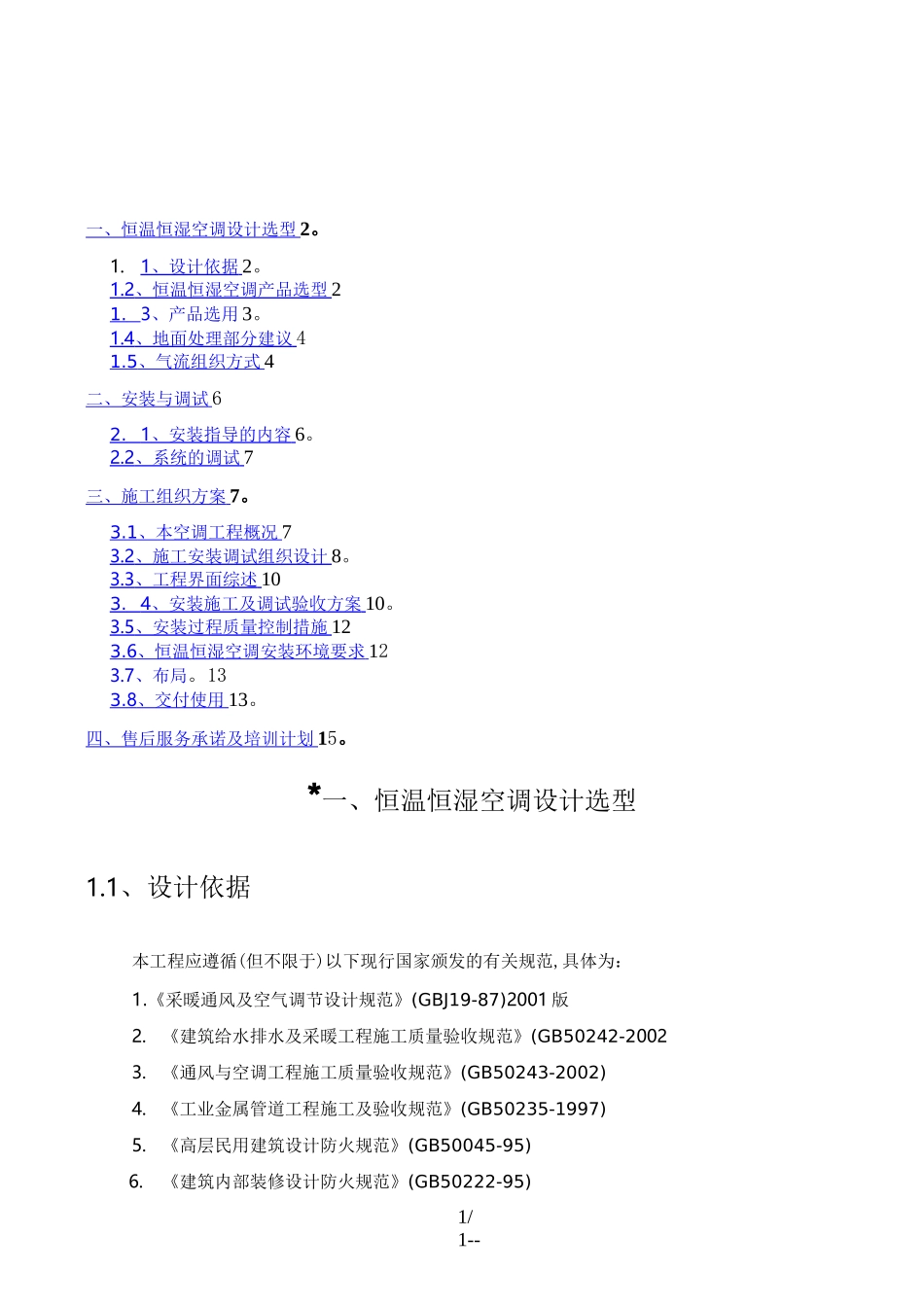

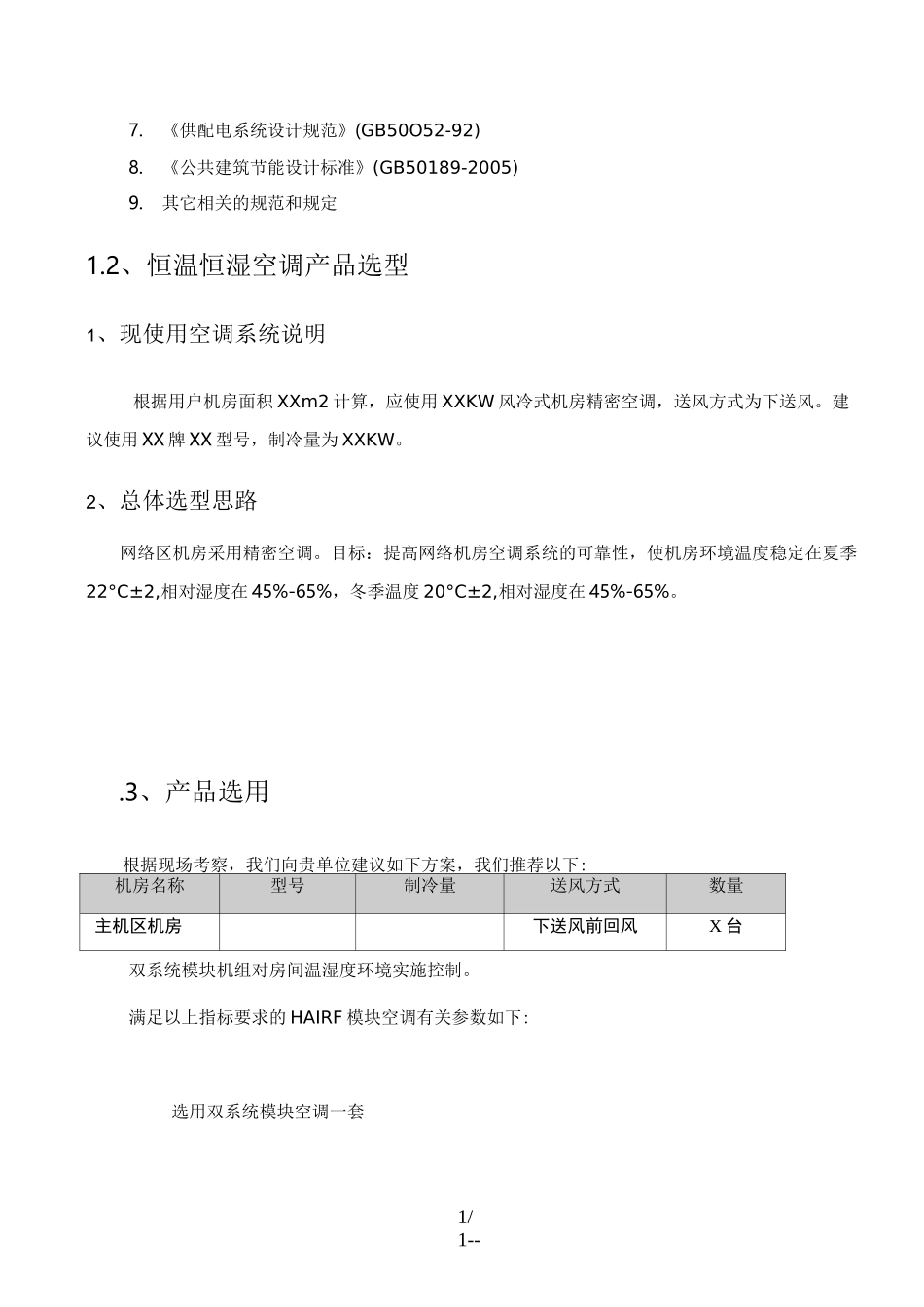

1/1--一、恒温恒湿空调设计选型 2。1.1 、设计依据 2。1.2 、恒温恒湿空调产品选型 21. 3、产品选用 3。1.4 、地面处理部分建议 41.5 、气流组织方式 4二、安装与调试 62. 1 、安装指导的内容 6。2.2 、系统的调试 7三、施工组织方案 7。3.1 、本空调工程概况 73.2 、施工安装调试组织设计 8。3.3 、工程界面综述 103. 4 、安装施工及调试验收方案 10。3.5 、安装过程质量控制措施 123. 6 、恒温恒湿空调安装环境要求 123.7、布局。133. 8 、交付使用 13。四、售后服务承诺及培训计划 15。*一、恒温恒湿空调设计选型1.1、设计依据本工程应遵循(但不限于)以下现行国家颁发的有关规范,具体为：1.《采暖通风及空气调节设计规范》(GBJ19-87)2001 版2.《建筑给水排水及采暖工程施工质量验收规范》(GB50242-20023.《通风与空调工程施工质量验收规范》(GB50243-2002)4.《工业金属管道工程施工及验收规范》(GB50235-1997)5.《高层民用建筑设计防火规范》(GB50045-95)6.《建筑内部装修设计防火规范》(GB50222-95)1/1--7.《供配电系统设计规范》(GB50O52-92)8.《公共建筑节能设计标准》(GB50189-2005)9.其它相关的规范和规定1.2、恒温恒湿空调产品选型1、现使用空调系统说明根据用户机房面积 XXm2 计算，应使用 XXKW 风冷式机房精密空调，送风方式为下送风。建议使用 XX 牌 XX 型号，制冷量为 XXKW。2、总体选型思路网络区机房采用精密空调。目标：提高网络机房空调系统的可靠性，使机房环境温度稳定在夏季22°C±2,相对湿度在 45%-65%，冬季温度 20°C±2,相对湿度在 45%-65%。.3、产品选用根据现场考察，我们向贵单位建议如下方案，我们推荐以下:机房名称型号制冷量送风方式数量主机区机房下送风前回风X 台双系统模块机组对房间温湿度环境实施控制。满足以上指标要求的 HAIRF 模块空调有关参数如下:选用双系统模块空调一套1．4、地面处理部分建议现机房改造中,为创造一个清洁的环境,建议必须刷防尘漆 2 遍;同时为防止结露对在其它楼层的影响，敷设 1 层保温膜。1.5、气流组织方式根据本机房的特点,我们建议采用下送风前回风的气流组织方式。通过送风静压箱及机房顶棚构成一完整的气流通道。活动地板与保温地坪构成一个统一的送风静压箱，有助于空调出风的远送。空调机内的空气经温、湿度调节、滤尘、增压处理后经机体风口送入地板下送风静压箱,并在静压箱内达到气流的充分混合。气流的温湿度以及...
