市政污水管道顶管专项施工方案

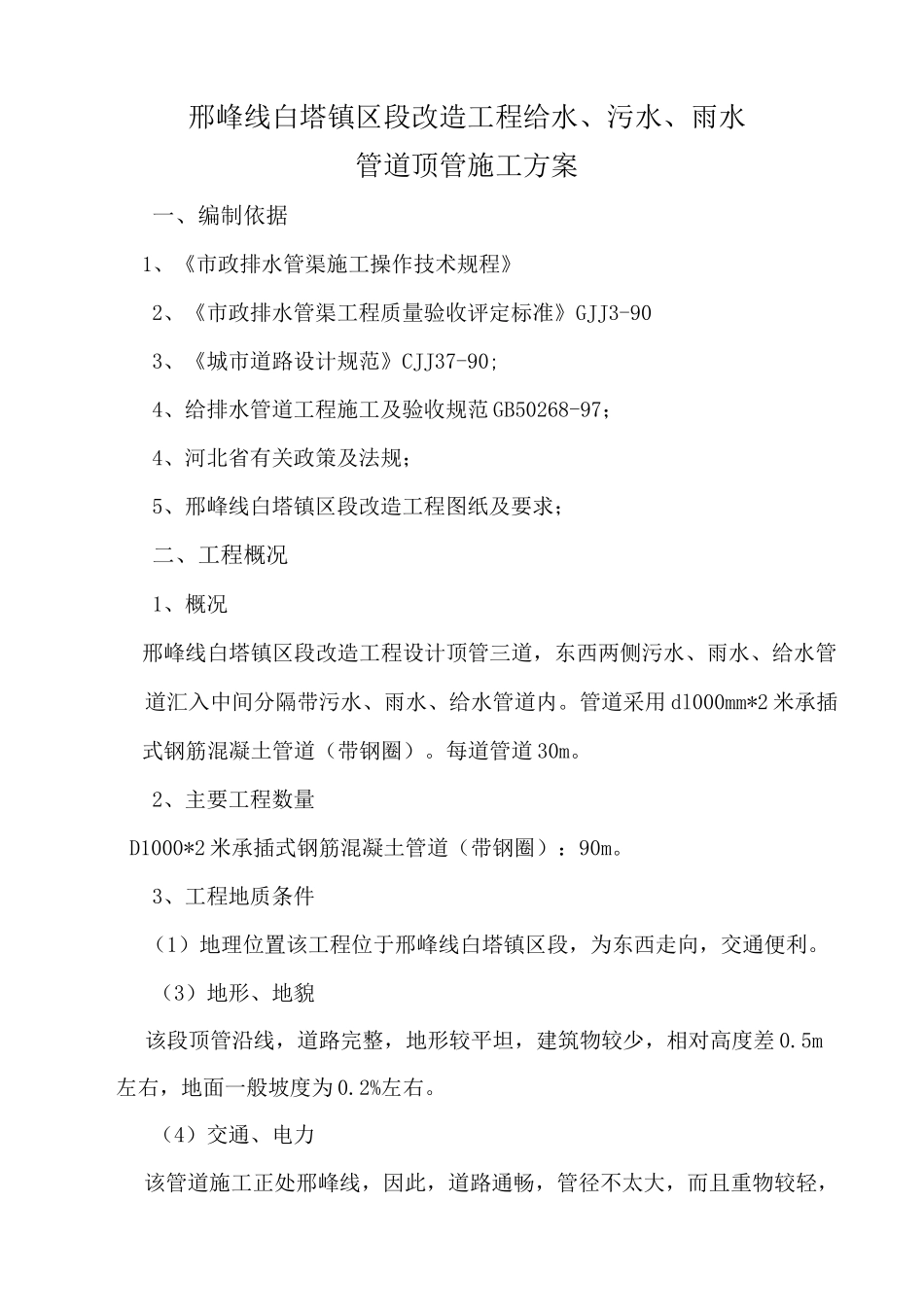

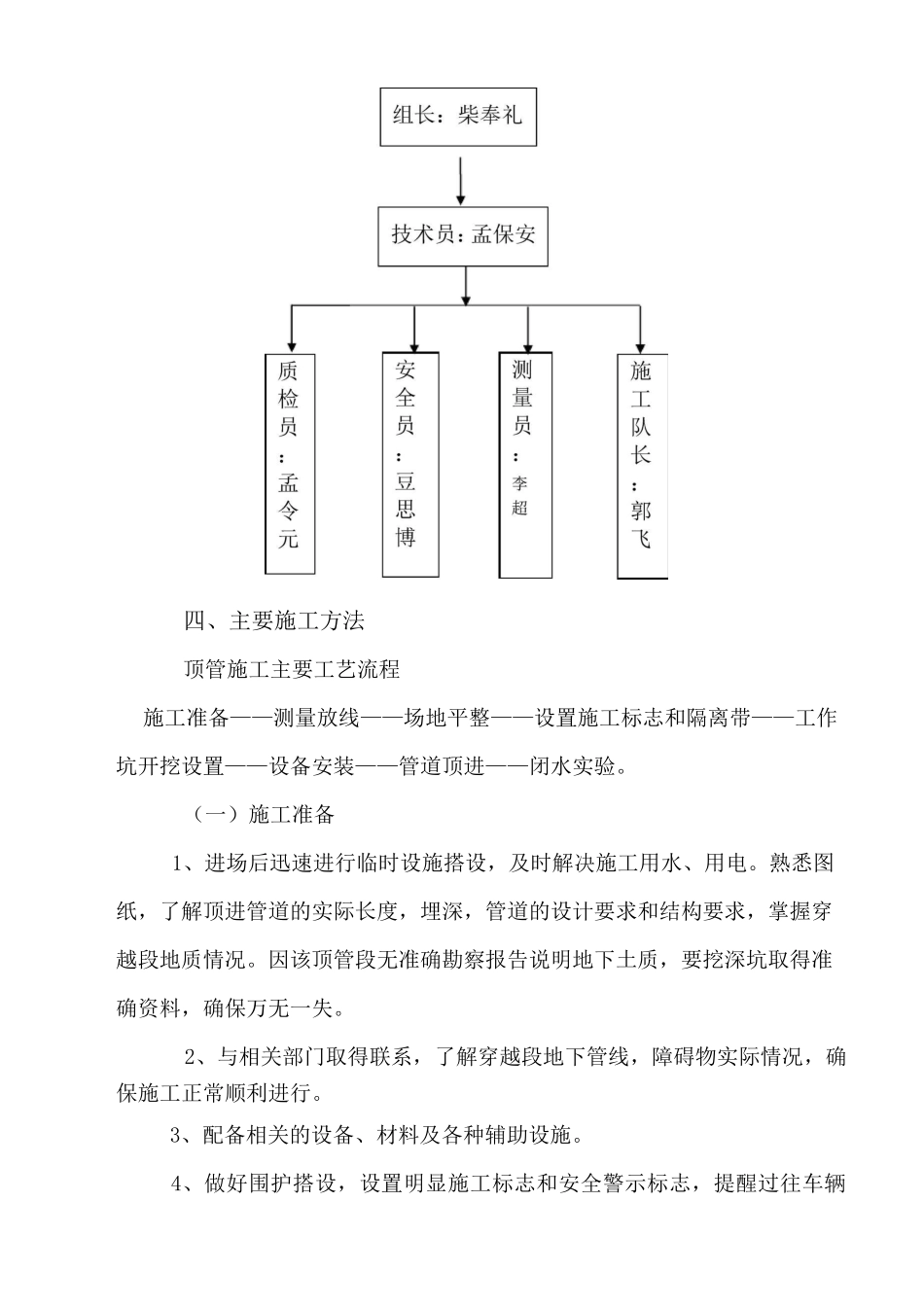

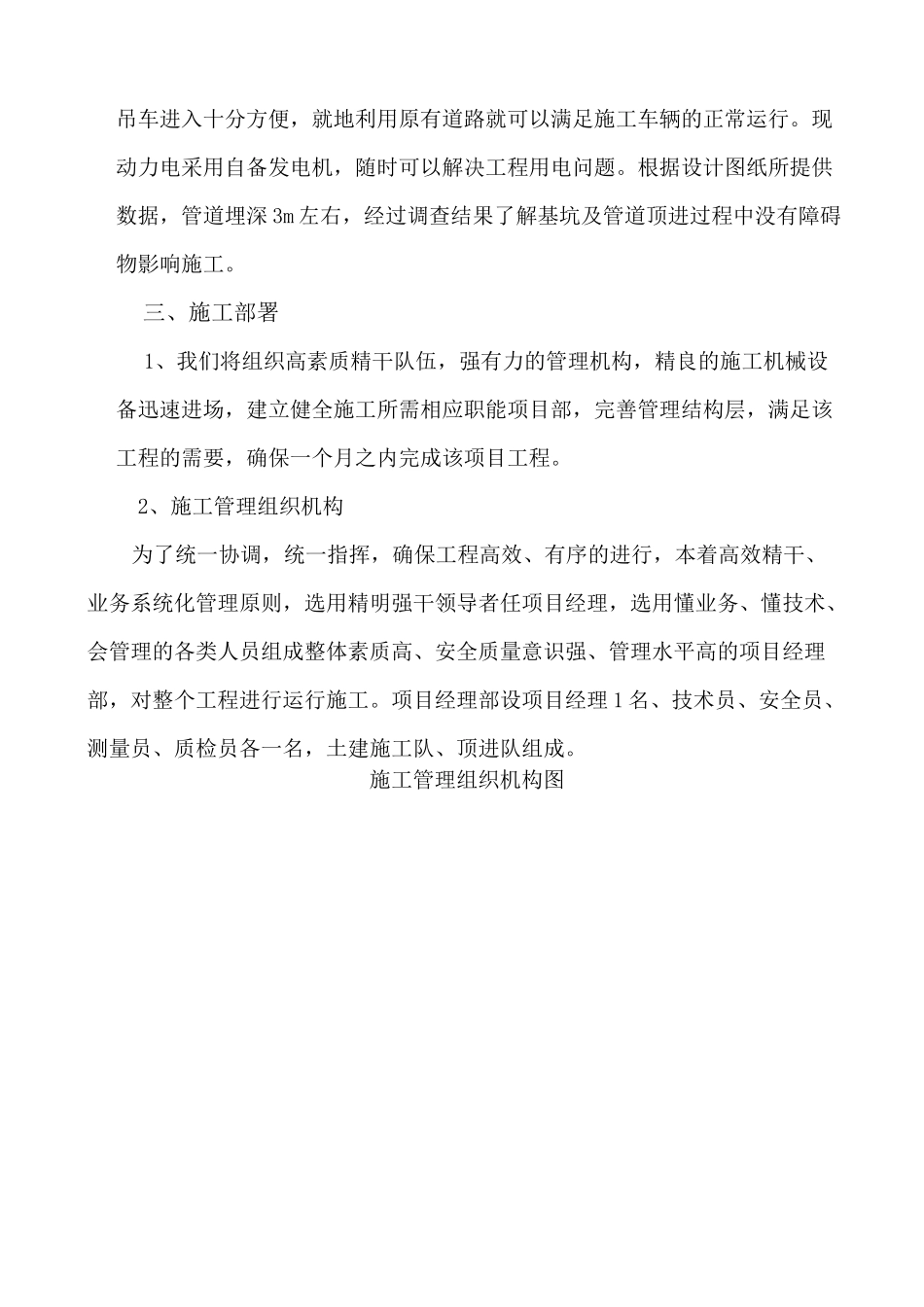

邢峰线白塔镇区段改造工程给水、污水、雨水管道顶管施工方案一、编制依据1、《市政排水管渠施工操作技术规程》2、《市政排水管渠工程质量验收评定标准》GJJ3-903、《城市道路设计规范》CJJ37-90;4、给排水管道工程施工及验收规范 GB50268-97；4、河北省有关政策及法规；5、邢峰线白塔镇区段改造工程图纸及要求；二、工程概况1、概况邢峰线白塔镇区段改造工程设计顶管三道，东西两侧污水、雨水、给水管道汇入中间分隔带污水、雨水、给水管道内。管道采用 dl000mm*2 米承插式钢筋混凝土管道（带钢圈）。每道管道 30m。2、主要工程数量D1000*2 米承插式钢筋混凝土管道（带钢圈）：90m。3、工程地质条件（1）地理位置该工程位于邢峰线白塔镇区段，为东西走向，交通便利。（3）地形、地貌该段顶管沿线，道路完整，地形较平坦，建筑物较少，相对高度差 0.5m左右，地面一般坡度为 0.2%左右。（4）交通、电力该管道施工正处邢峰线，因此，道路通畅，管径不太大，而且重物较轻，吊车进入十分方便，就地利用原有道路就可以满足施工车辆的正常运行。现动力电采用自备发电机，随时可以解决工程用电问题。根据设计图纸所提供数据，管道埋深 3m 左右，经过调查结果了解基坑及管道顶进过程中没有障碍物影响施工。三、施工部署1、我们将组织高素质精干队伍，强有力的管理机构，精良的施工机械设备迅速进场，建立健全施工所需相应职能项目部，完善管理结构层，满足该工程的需要，确保一个月之内完成该项目工程。2、施工管理组织机构为了统一协调，统一指挥，确保工程高效、有序的进行，本着高效精干、业务系统化管理原则，选用精明强干领导者任项目经理，选用懂业务、懂技术、会管理的各类人员组成整体素质高、安全质量意识强、管理水平高的项目经理部，对整个工程进行运行施工。项目经理部设项目经理 1 名、技术员、安全员、测量员、质检员各一名，土建施工队、顶进队组成。施工管理组织机构图四、主要施工方法顶管施工主要工艺流程施工准备——测量放线——场地平整——设置施工标志和隔离带——工作坑开挖设置——设备安装——管道顶进——闭水实验。（一）施工准备1、进场后迅速进行临时设施搭设，及时解决施工用水、用电。熟悉图纸，了解顶进管道的实际长度，埋深，管道的设计要求和结构要求，掌握穿越段地质情况。因该顶管段无准确勘察报告说明地下土质，要挖深坑取得准确资料，确保万无一失。2、与相关部门取得联系，了解穿越段地下管线，障碍物实...
