电力工程跨越架施工方案

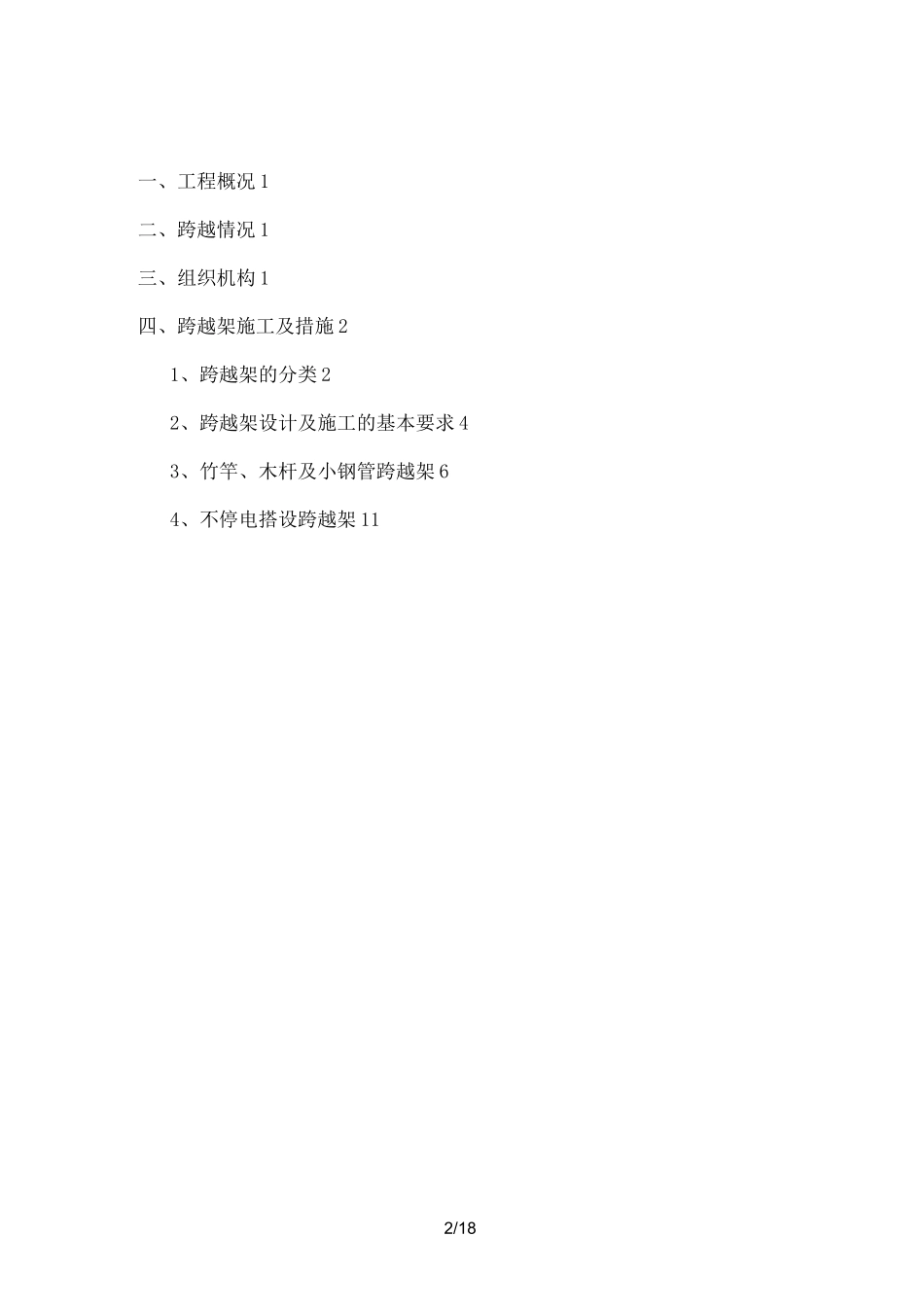

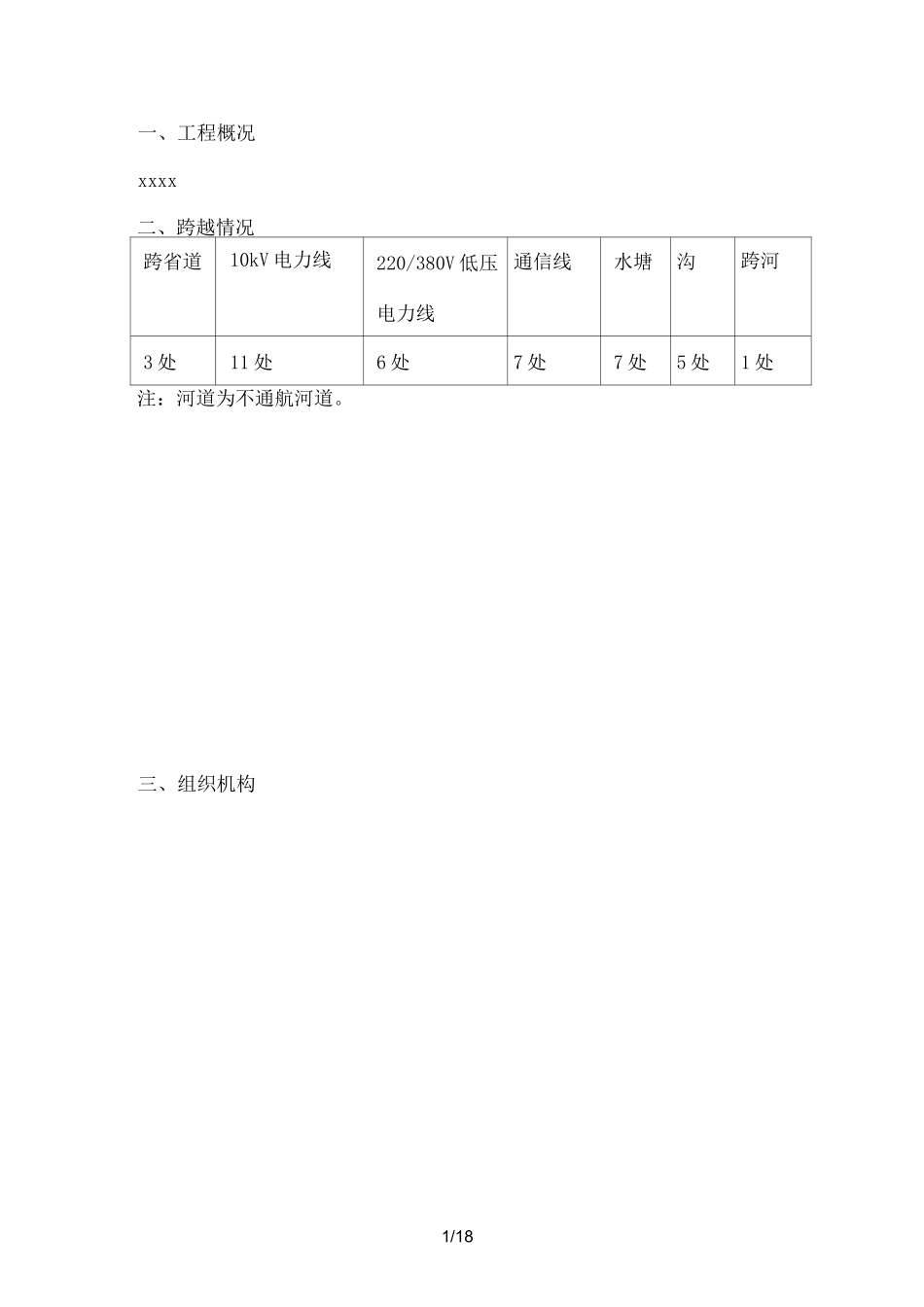

1/18跨越架施工方案xxxxxxxxxxxXXXx 年 xx 月2/18一、工程概况 1二、跨越情况 1三、组织机构 1四、跨越架施工及措施 21、跨越架的分类 22、跨越架设计及施工的基本要求 43、竹竿、木杆及小钢管跨越架 64、不停电搭设跨越架 111/18一、工程概况xxxx二、跨越情况跨省道10kV 电力线220/380V 低压电力线通信线水塘沟跨河3 处11 处6 处7 处7 处5 处1 处注：河道为不通航河道。三、组织机构2/18四、跨越架施工及措施1、跨越架的分类（1）跨越架按跨越物分为以下四类。① 电力线：电压等级分为：10、35、110、220KV。② 通信线：一级及军用、二级及以下；③ 公路（包括咼速公路、咼架公路）④ 220V、380V 低压线（2）跨越架按其重要性分为三类。3/18① 第一类：一般跨越架。该类跨越架具备的条件是：高度在 15m 及以下且被跨越物为 10T10KV 电力线（停电架线），二级及以下通信线，除高速公路以外的公路和乡村大道，除电气化铁路的单、双轨铁路。② 第二类：重要跨越架。具备下列条件之一者为重要跨越架。a. 高度在 15m 以上、35m 以下；b.被跨越物为：10-110KV 电力线的停电或不停电架线；一级及军用通信线；高速公路。③ 第三类：特殊重要跨越架。具备下列条件之一者为特殊重要跨越架:a. 高度为 35m 以上；b. 搭设、拆除跨越不停电的 10KV 及以上电力线。说明：所谓“不停电架线”是指在放线时被跨越电力线带电，搭设或拆除跨越架时被跨越电力线应停电。（3）被跨越架的材料：本工程拟先用竹杆（或木杆）为跨越架搭设主要骨料。（4）竹（木）跨越架按结构面多少分为下面四种：① 单侧单排；②单侧双排；③双侧单排；④双侧双排。（5）按封顶方式分为下面五种：① 不封顶式的跨越架；② 竹木封顶跨越架；③ 用尼龙绳和竹竿混合封顶的跨越架；④ 用尼龙绳及尼龙网封顶的跨越架。⑤ 用高强纤维绳封顶的跨越架。6）对跨越架进行分类，目的在于设计跨越架之前必须明确用途及4/18类别，并针对不同类别的跨越架提出不同的技术要求。2、跨越架设计及施工的基本要求（1）需要搭设设计跨越架时，在架线前应和被跨越物物主联系，征得同意或办理跨越协议，必要时应请物主派人现场监护。（2）对于重要及特殊的跨越架，架线前应对现场的平断面进行测量并绘制准确的平断面图，特别注明被跨越物高度、长度和线路夹角，为制定跨越架线方案提供依据。（3）对于一般跨越架，可不制定专项施工方案，但应在架线施工技术措施...
