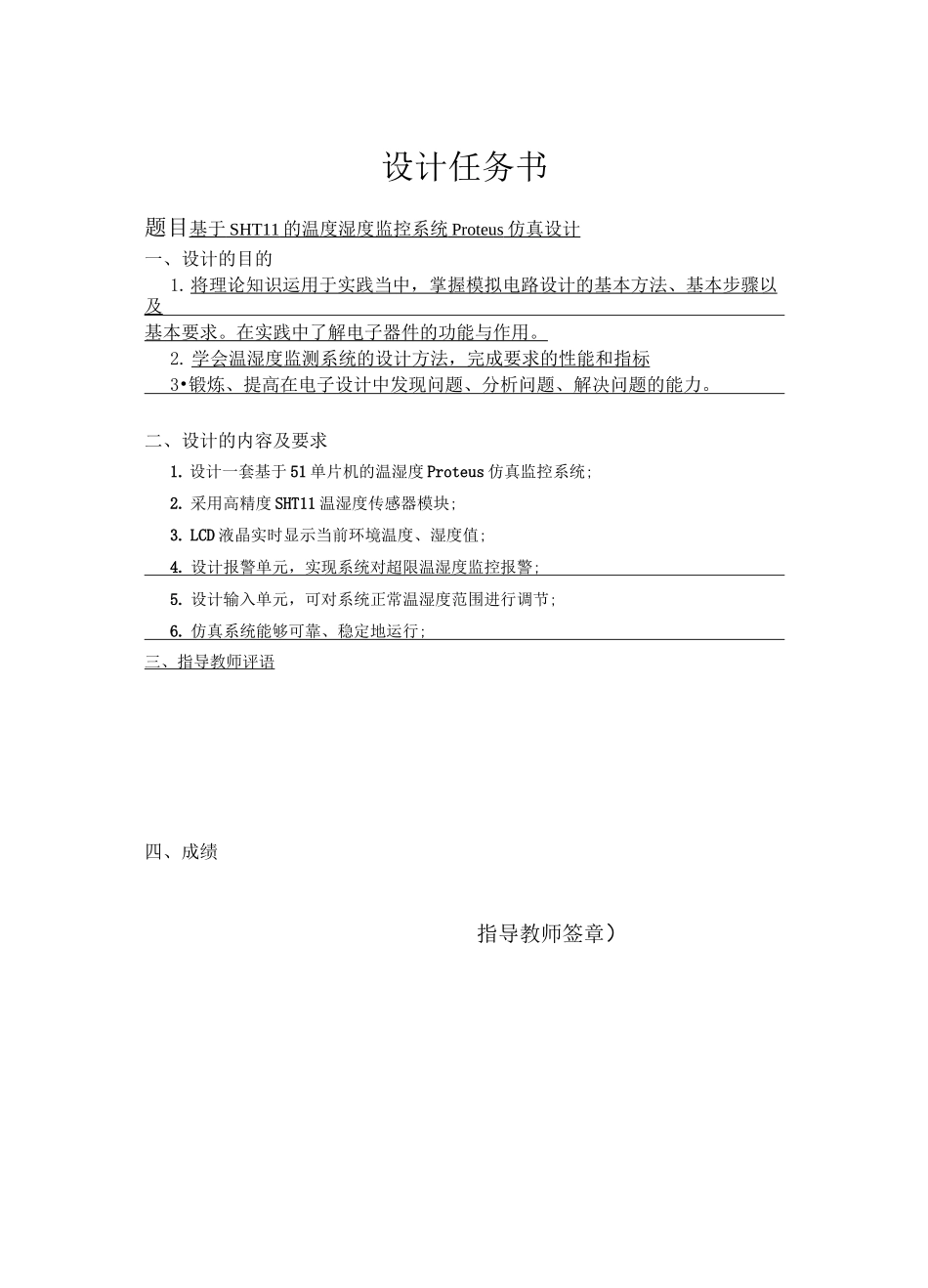

设计任务书题目基于 SHT11 的温度湿度监控系统 Proteus 仿真设计 一、设计的目的1.将理论知识运用于实践当中，掌握模拟电路设计的基本方法、基本步骤以 及基本要求。在实践中了解电子器件的功能与作用。2. 学会温湿度监测系统的设计方法，完成要求的性能和指标 3•锻炼、提高在电子设计中发现问题、分析问题、解决问题的能力。二、设计的内容及要求1. 设计一套基于 51 单片机的温湿度 Proteus 仿真监控系统;2. 采用高精度 SHT11 温湿度传感器模块;3. LCD 液晶实时显示当前环境温度、湿度值;4. 设计报警单元，实现系统对超限温湿度监控报警;5. 设计输入单元，可对系统正常温湿度范围进行调节;6. 仿真系统能够可靠、稳定地运行;三、指导教师评语四、成绩指导教师签章）摘要在日常生活中，温度、湿度是两种最基本的环境参数，是与人类的生活、工作关系最密切的物理量，也是各门学科与工程研究设计中经常遇到的，必须精确测量和不可忽略的物理量。从工业炉温、环境气温到人体温度，从空间、海洋到家用电器，每个技术领域都离不开温度、湿度的测量与监控。SHT11 是基于 CMOSens 技术的新型智能温湿度传感器，它将温度湿度传感器、信号放大调理、A/D 转换、二线串行接口全部集成于一个芯片内，融合了 CMOS芯片技术与传感器技术，使传感器具有品质卓越、超快响应、抗干扰能力强、性价比极高等特点。温湿度监控系统的软件部分是以 Keil 为开发平台，C 语言为软件系统的开发语言,同时采用模块化编程。具体分为以下几个部分：主控制、温湿度采集程序、温湿度数据处理程序、LCD 显示程序、按键设置程序和 LED，蜂鸣器报警程序。系统通过 SHT11 温湿度传感器感应周围的环境的温度和湿度，通过单片机对采集到的数据进行读取处理，经过 LCD1602 显示模块实时显示温湿度数据，同时可以通过按键模块对温湿度报警上、下限值进行设定。当 SHT11 读取的温湿度值不再设定范围内时，报警模块 LED 灯指示故障信息，同时蜂鸣器报警；当温湿度读取数据正常后，LED 灯熄灭，蜂鸣器关闭。关键词：51 单片机；SHT11 传感器；温湿度监控；Keil；C 语言目录1. 系统概述 51.1 课题研究意义 51.2 课题研究主要内容 52. 系统总体设计 63. 硬件设计 73.1 单片机最小系统 73.1.1 AT89C51 介绍 73.1.2 晶振电路 93.1.3 复位电路 93.1.4 上拉排阻电路 103.2 SHT11 温湿度传感器 1.03. 3LCD1602 液晶显示模块 133...
