放水涵洞施工方案

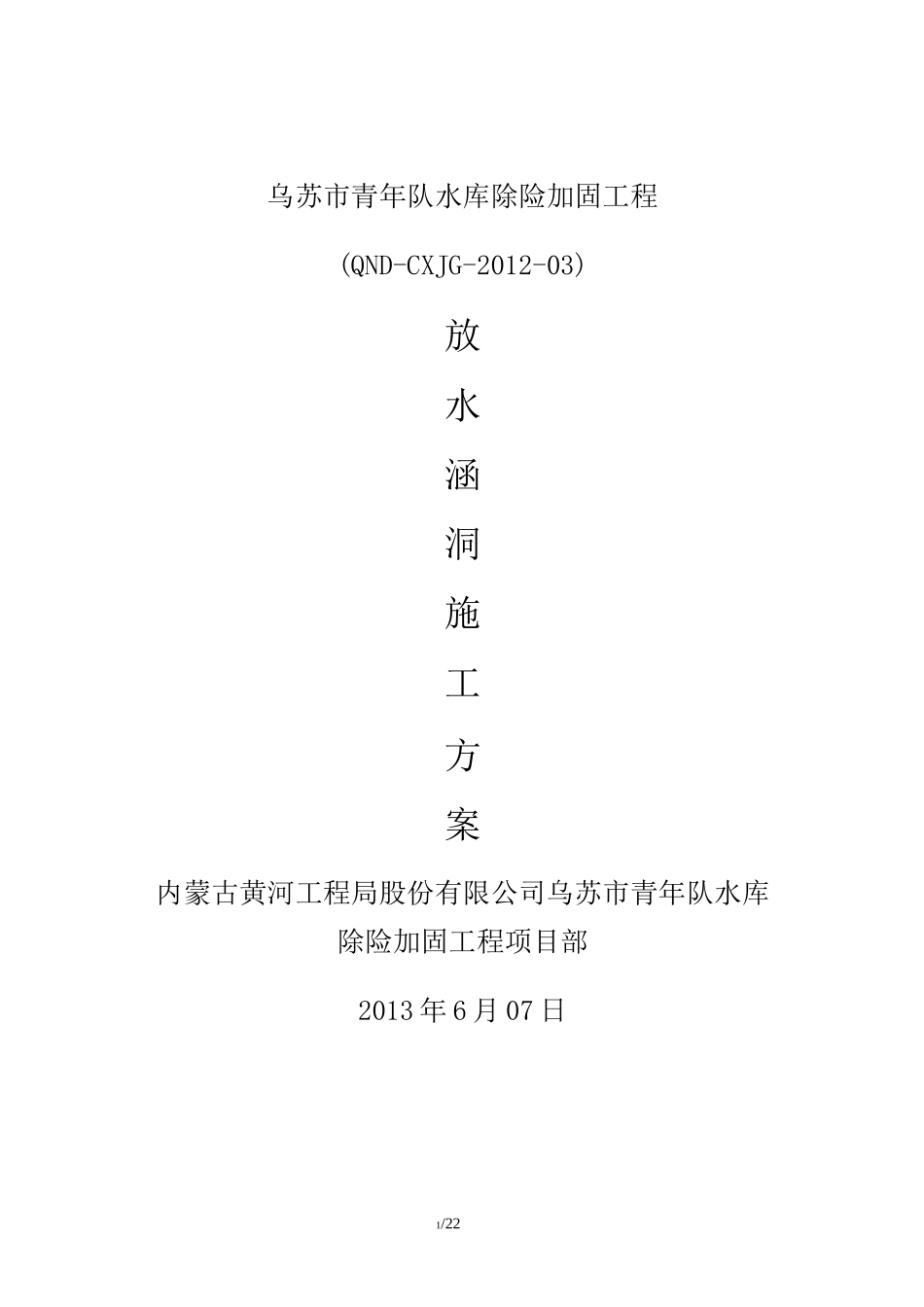

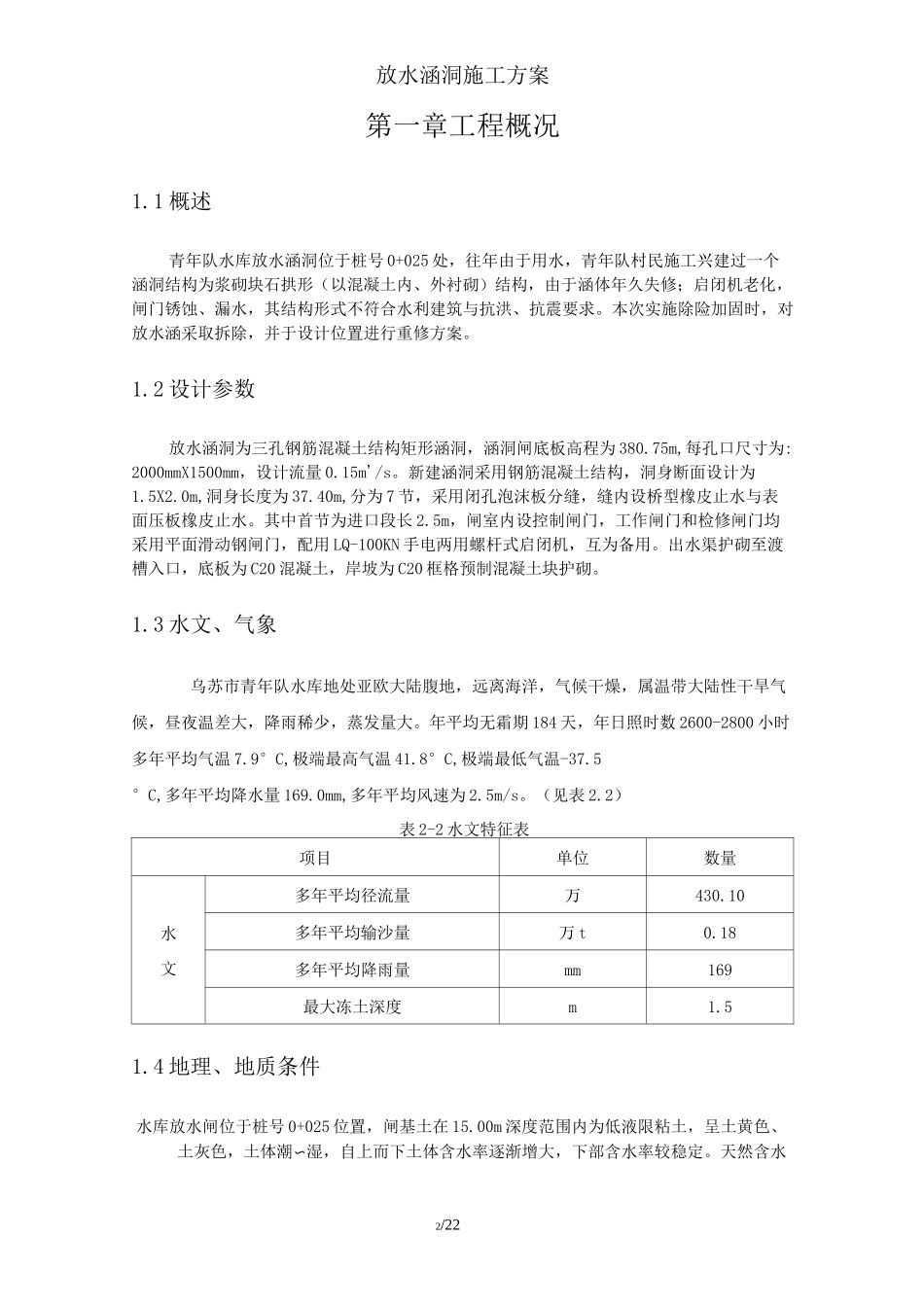

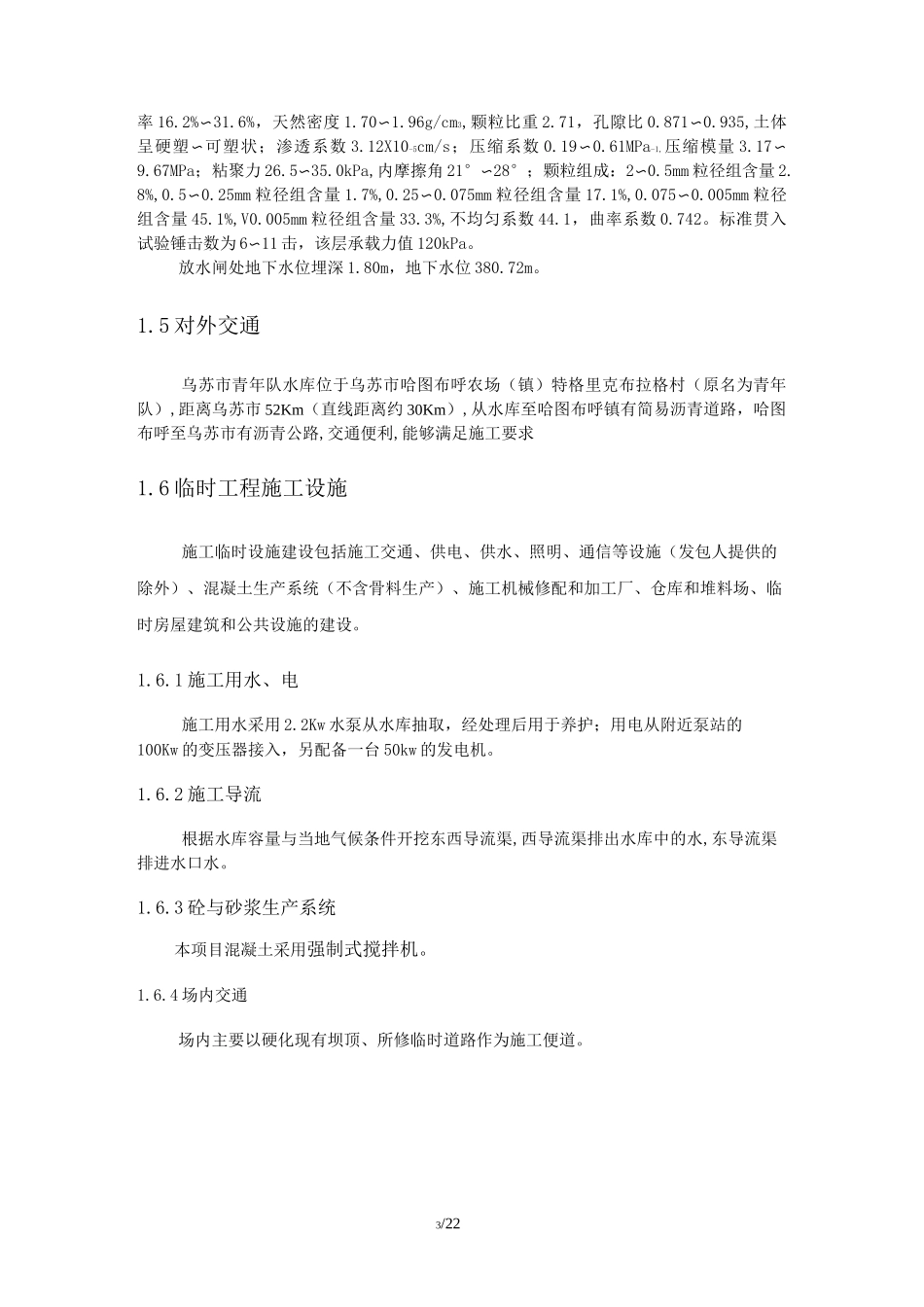

1/22乌苏市青年队水库除险加固工程(QND-CXJG-2012-03)放水涵洞施工方案内蒙古黄河工程局股份有限公司乌苏市青年队水库除险加固工程项目部2013 年 6 月 07 日2/22放水涵洞施工方案第一章工程概况1.1 概述青年队水库放水涵洞位于桩号 0+025 处，往年由于用水，青年队村民施工兴建过一个涵洞结构为浆砌块石拱形（以混凝土内、外衬砌）结构，由于涵体年久失修；启闭机老化，闸门锈蚀、漏水，其结构形式不符合水利建筑与抗洪、抗震要求。本次实施除险加固时，对放水涵采取拆除，并于设计位置进行重修方案。1.2 设计参数放水涵洞为三孔钢筋混凝土结构矩形涵洞，涵洞闸底板高程为 380.75m,每孔口尺寸为:2000mmX1500mm，设计流量 0.15m'/s。新建涵洞采用钢筋混凝土结构，洞身断面设计为1.5X2.0m,洞身长度为 37.40m,分为 7 节，采用闭孔泡沫板分缝，缝内设桥型橡皮止水与表面压板橡皮止水。其中首节为进口段长 2.5m，闸室内设控制闸门，工作闸门和检修闸门均采用平面滑动钢闸门，配用 LQ-100KN 手电两用螺杆式启闭机，互为备用。出水渠护砌至渡槽入口，底板为 C20 混凝土，岸坡为 C20 框格预制混凝土块护砌。1.3 水文、气象乌苏市青年队水库地处亚欧大陆腹地，远离海洋，气候干燥，属温带大陆性干旱气候，昼夜温差大，降雨稀少，蒸发量大。年平均无霜期 184 天，年日照时数 2600-2800 小时多年平均气温 7.9°C,极端最高气温 41.8°C,极端最低气温-37.5°C,多年平均降水量 169.0mm,多年平均风速为 2.5m/s。（见表 2.2）表 2-2 水文特征表项目单位数量水文多年平均径流量万430.10多年平均输沙量万 t0.18多年平均降雨量mm169最大冻土深度m1.51.4 地理、地质条件水库放水闸位于桩号 0+025 位置，闸基土在 15.00m 深度范围内为低液限粘土，呈土黄色、土灰色，土体潮〜湿，自上而下土体含水率逐渐增大，下部含水率较稳定。天然含水3/22率 16.2%〜31.6%，天然密度 1.70〜1.96g/cm3,颗粒比重 2.71，孔隙比 0.871〜0.935,土体呈硬塑〜可塑状；渗透系数 3.12X10-5cm/s；压缩系数 0.19〜0.61MPa-1,压缩模量 3.17〜9.67MPa；粘聚力 26.5〜35.0kPa,内摩擦角 21°〜28°；颗粒组成：2〜0.5mm 粒径组含量 2.8%,0.5〜0.25mm 粒径组含量 1.7%,0.25〜0.075mm 粒径组含量 17.1%,0.075〜0.005mm 粒径组含量 45.1%,V0.005mm 粒径组含量 33.3%,不均匀系数 44.1，曲率系数 0.742。标准贯入试验锤击数为 6〜11 击，该...
