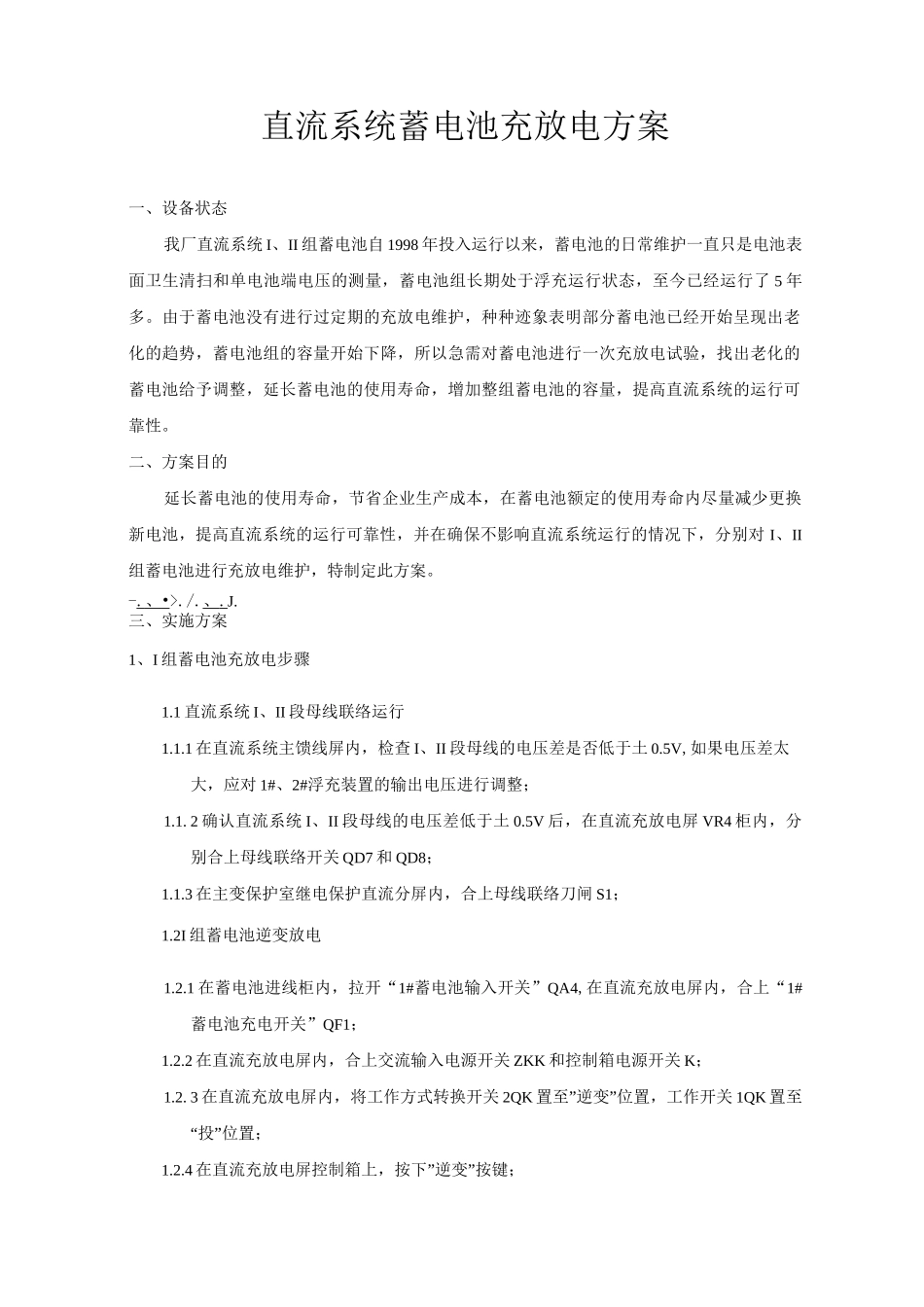

直流系统蓄电池充放电方案

（此文档为 Word 格式，下载后可以任意编辑修改！）（文件备案编号：）编制日期：年月日直流系统蓄电池充放电方案一、设备状态我厂直流系统 I、II 组蓄电池自 1998 年投入运行以来，蓄电池的日常维护一直只是电池表面卫生清扫和单电池端电压的测量，蓄电池组长期处于浮充运行状态，至今已经运行了 5 年多。由于蓄电池没有进行过定期的充放电维护，种种迹象表明部分蓄电池已经开始呈现出老化的趋势，蓄电池组的容量开始下降，所以急需对蓄电池进行一次充放电试验，找出老化的蓄电池给予调整，延长蓄电池的使用寿命，增加整组蓄电池的容量，提高直流系统的运行可靠性。二、方案目的延长蓄电池的使用寿命，节省企业生产成本，在蓄电池额定的使用寿命内尽量减少更换新电池，提高直流系统的运行可靠性，并在确保不影响直流系统运行的情况下，分别对 I、II组蓄电池进行充放电维护，特制定此方案。-. 、 • >./.、 . J.三、实施方案1、I 组蓄电池充放电步骤1.1 直流系统 I、II 段母线联络运行1.1.1 在直流系统主馈线屏内，检查 I、II 段母线的电压差是否低于土 0.5V,如果电压差太大，应对 1#、2#浮充装置的输出电压进行调整；1.1. 2 确认直流系统 I、II 段母线的电压差低于土 0.5V 后，在直流充放电屏 VR4 柜内，分别合上母线联络开关 QD7 和 QD8；1.1.3 在主变保护室继电保护直流分屏内，合上母线联络刀闸 S1；1.2I 组蓄电池逆变放电1.2.1 在蓄电池进线柜内，拉开“1#蓄电池输入开关”QA4,在直流充放电屏内，合上“1#蓄电池充电开关”QF1；1.2.2 在直流充放电屏内，合上交流输入电源开关 ZKK 和控制箱电源开关 K；1.2. 3 在直流充放电屏内，将工作方式转换开关 2QK 置至”逆变”位置，工作开关 1QK 置至“投”位置；1.2.4 在直流充放电屏控制箱上，按下”逆变”按键；1.2.5 按控制箱上的“增”和“减”按键，将给定逆变电流缓慢调至所需逆变电流值（60A）；1.2.6 记录 I 组蓄电池放电开始前的端电压，放电过程中注意观察该电压的变化情况。当该电压降至 200V（注：此时单个蓄电池的平均端电压为 1.886V,而此类蓄电池的 10 小时放电终止电压为 1.8V）左右时，放电过程第一阶段终止，纪录放电时间；1.2.7 按控制箱上的“减”按键，将给定逆变电流缓慢减小，降至 40A 左右时，继续对蓄电池进行放电；1.2.8 记录 I 组蓄电池放电开始前的端电压，放电过程中注意观察该电压的变化情况。当该电...
