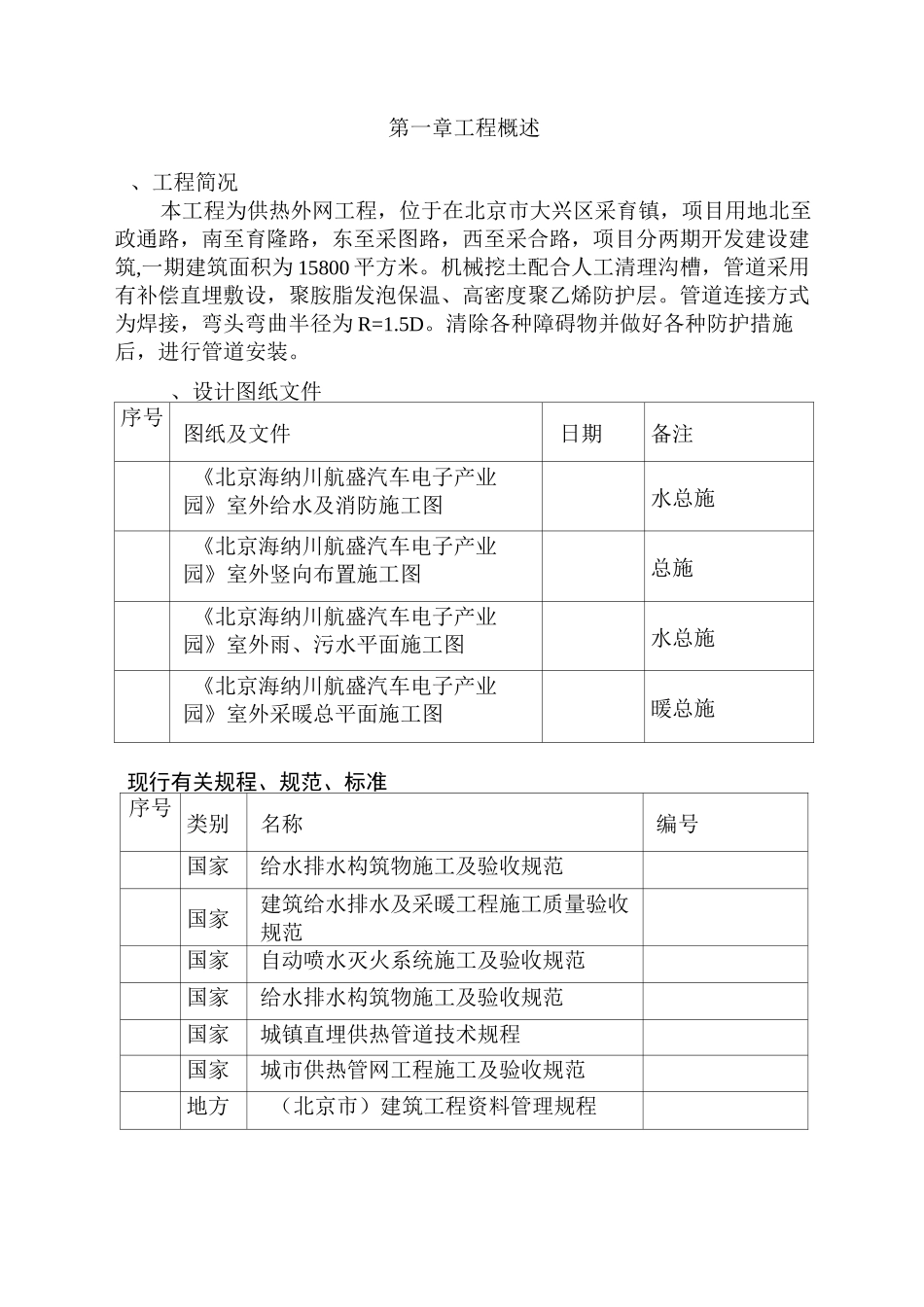

第一章工程概述、工程简况本工程为供热外网工程,位于在北京市大兴区采育镇,项目用地北至政通路,南至育隆路,东至采图路,西至采合路,项目分两期开发建设建筑,一期建筑面积为 15800 平方米。机械挖土配合人工清理沟槽,管道采用有补偿直埋敷设,聚胺脂发泡保温、高密度聚乙烯防护层。管道连接方式为焊接,弯头弯曲半径为 R=1.5D。清除各种障碍物并做好各种防护措施后,进行管道安装。、设计图纸文件序号图纸及文件日期备注《北京海纳川航盛汽车电子产业园》室外给水及消防施工图水总施《北京海纳川航盛汽车电子产业园》室外竖向布置施工图总施《北京海纳川航盛汽车电子产业园》室外雨、污水平面施工图水总施《北京海纳川航盛汽车电子产业园》室外采暖总平面施工图暖总施现行有关规程、规范、标准序号 类别名称编号国家给水排水构筑物施工及验收规范国家建筑给水排水及采暖工程施工质量验收规范国家自动喷水灭火系统施工及验收规范国家给水排水构筑物施工及验收规范国家城镇直埋供热管道技术规程国家城市供热管网工程施工及验收规范地方(北京市)建筑工程资料管理规程序号 类别名称编号国家建设工程施工现场供用电安全规范国家建筑工程文件归档整理规范国家建设工程项目管理规范国家建筑安装工程质量验评统一标准行业建筑施工咼处作业安全技术规范行业施工现场临时用电安全技术规范行业建筑施工安全检杳评分标准4 工程应用的主要图集序号类别名称图集号国标城镇供热管网工程施工验收及验收规范国标城镇直埋供热管道技术规程国标国标工程总体简介序号项目内容工程名称北京海纳川航盛汽车电子产业园项目名称厂房二等项海纳川航盛汽车电子产业园项目建设地点采育开发区建设单位北京房修一建筑工程有限公司设计单位城市建设研究院施工范围给排水系统、采暖系统、市政道路、雨污水系统业主质量要求北京市建筑合格工程6 专业工程设计概况采暖工程概况序号项目概况采暖系统、热源为换热站的市政供热管道,供、回水设计温度°设计压力为;、管道材质采用焊接钢管,保温保护壳采用高密度聚乙烯塑管,硬质聚氨酯泡沫;,管道直埋敷设,根据现场情况放坡分支排气;管道焊接弯头采用弯曲半径的煨制弯头,三通接口应由生产厂家予以加固,其强度满足设计施工规范要求;、直埋管道周围铺砂盖砂不小于转弯处不小于;、管道焊接前用铁条绑棉球,来回拉拽清理官腔,焊口试压完毕后进行接头保温发泡处理。第二章施工准备一、施工组织准备因交叉作业,污、雨水...
