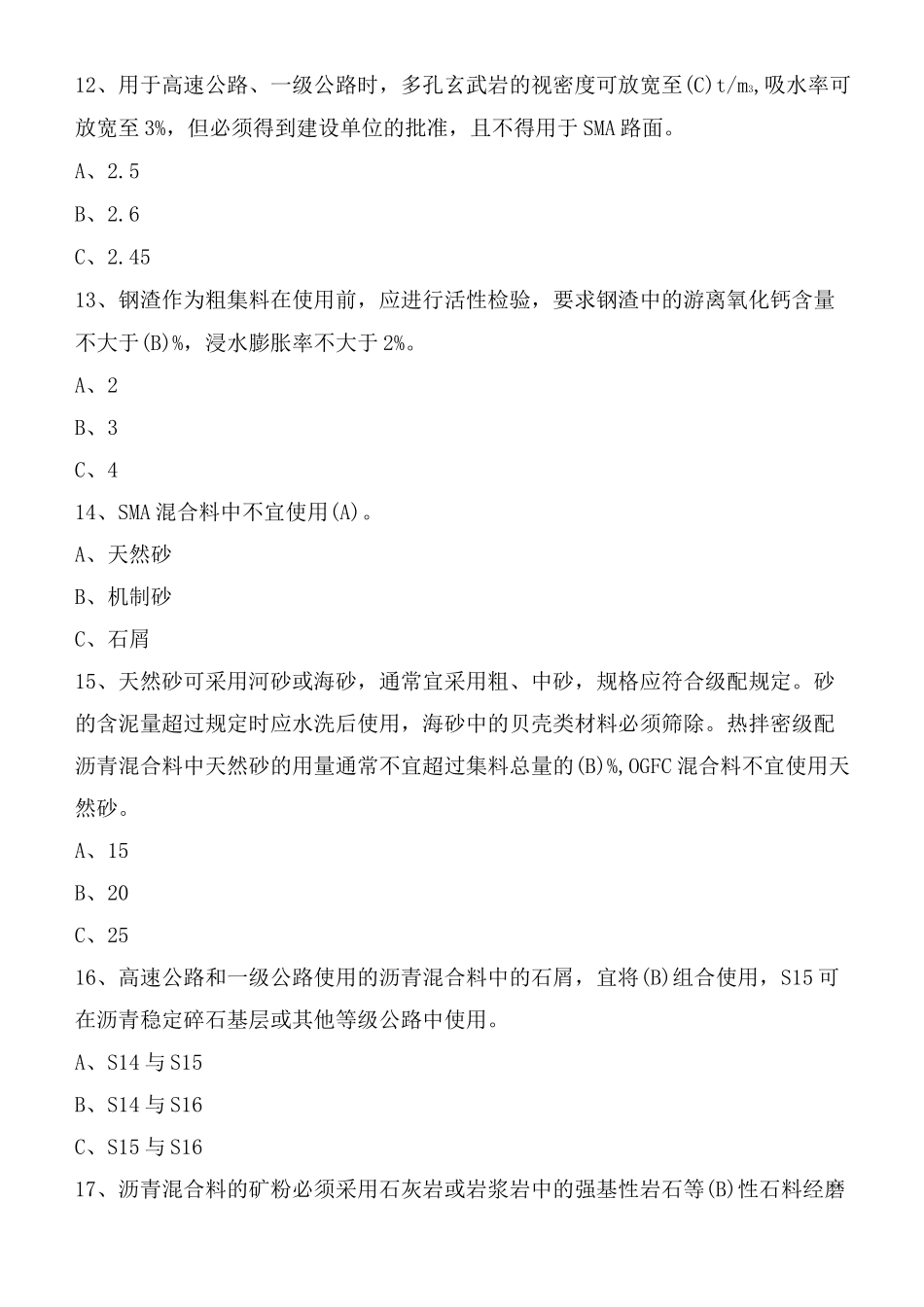

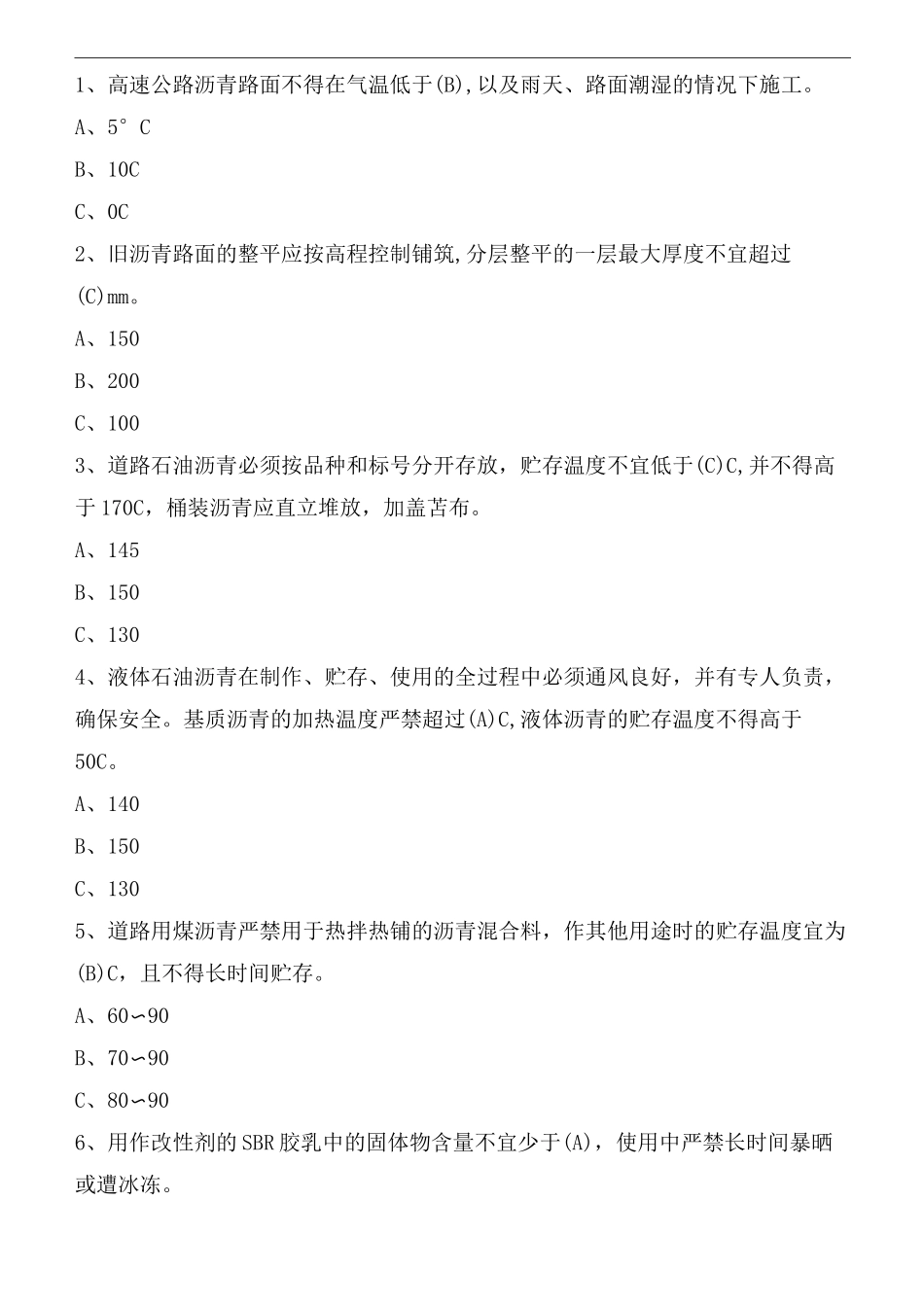

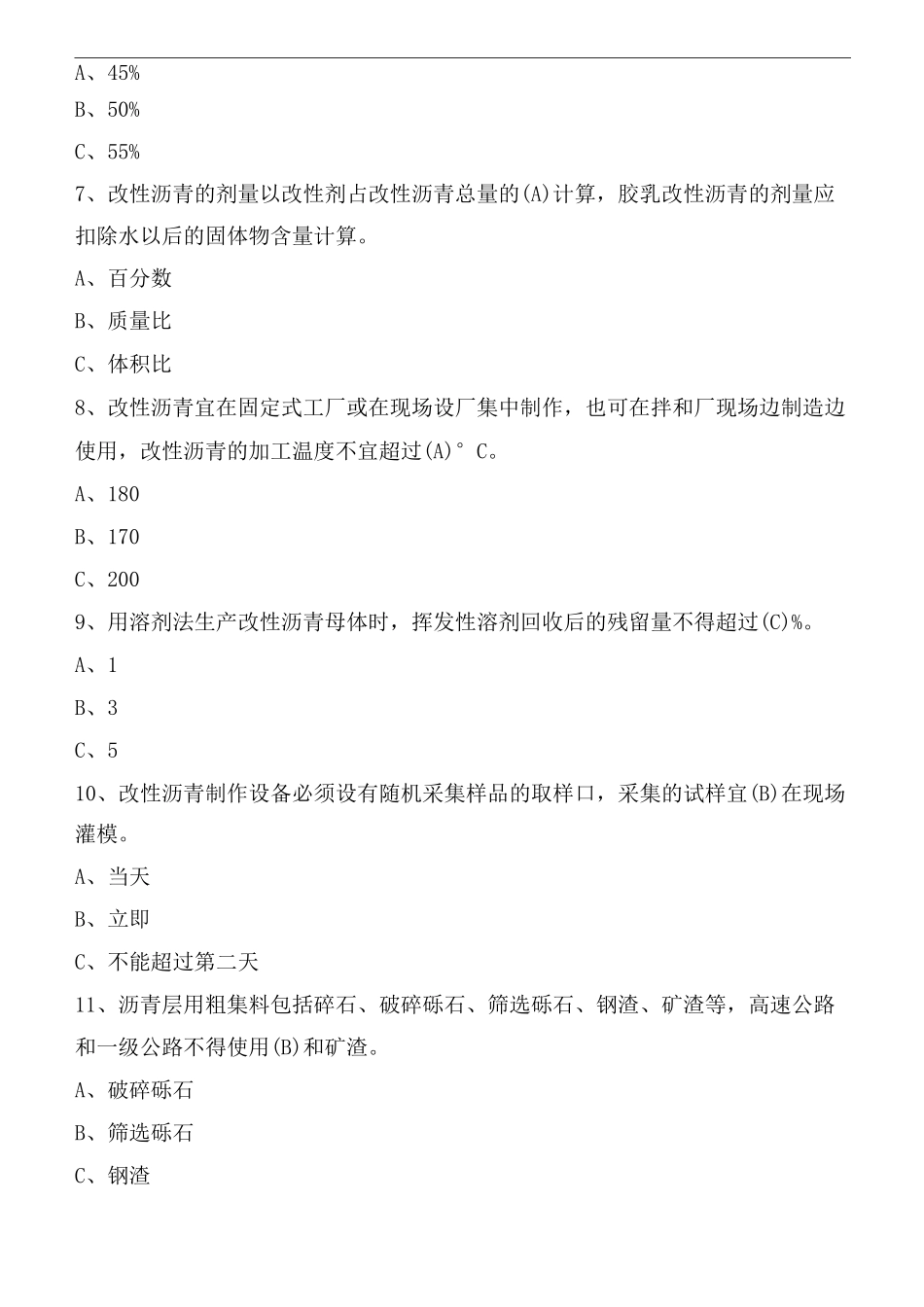

1、高速公路沥青路面不得在气温低于(B),以及雨天、路面潮湿的情况下施工。A、5°CB、10CC、0C2、旧沥青路面的整平应按高程控制铺筑,分层整平的一层最大厚度不宜超过(C)mm。A、150B、200C、1003、道路石油沥青必须按品种和标号分开存放，贮存温度不宜低于(C)C,并不得高于 170C，桶装沥青应直立堆放，加盖苫布。A、145B、150C、1304、液体石油沥青在制作、贮存、使用的全过程中必须通风良好，并有专人负责，确保安全。基质沥青的加热温度严禁超过(A)C,液体沥青的贮存温度不得高于50C。A、140B、150C、1305、道路用煤沥青严禁用于热拌热铺的沥青混合料，作其他用途时的贮存温度宜为(B)C，且不得长时间贮存。A、60〜90B、70〜90C、80〜906、用作改性剂的 SBR 胶乳中的固体物含量不宜少于(A)，使用中严禁长时间暴晒或遭冰冻。A、45%B、50%C、55%7、改性沥青的剂量以改性剂占改性沥青总量的(A)计算，胶乳改性沥青的剂量应扣除水以后的固体物含量计算。A、百分数B、质量比C、体积比8、改性沥青宜在固定式工厂或在现场设厂集中制作，也可在拌和厂现场边制造边使用，改性沥青的加工温度不宜超过(A)°C。A、180B、170C、2009、用溶剂法生产改性沥青母体时，挥发性溶剂回收后的残留量不得超过(C)%。A、1B、3C、510、改性沥青制作设备必须设有随机采集样品的取样口，采集的试样宜(B)在现场灌模。A、当天B、立即C、不能超过第二天11、沥青层用粗集料包括碎石、破碎砾石、筛选砾石、钢渣、矿渣等，高速公路和一级公路不得使用(B)和矿渣。A、破碎砾石B、筛选砾石C、钢渣12、用于高速公路、一级公路时，多孔玄武岩的视密度可放宽至(C)t/m3,吸水率可放宽至 3%，但必须得到建设单位的批准，且不得用于 SMA 路面。A、2.5B、2.6C、2.4513、钢渣作为粗集料在使用前，应进行活性检验，要求钢渣中的游离氧化钙含量不大于(B)%，浸水膨胀率不大于 2%。A、2B、3C、414、SMA 混合料中不宜使用(A)。A、天然砂B、机制砂C、石屑15、天然砂可采用河砂或海砂，通常宜采用粗、中砂，规格应符合级配规定。砂的含泥量超过规定时应水洗后使用，海砂中的贝壳类材料必须筛除。热拌密级配沥青混合料中天然砂的用量通常不宜超过集料总量的(B)%,OGFC 混合料不宜使用天然砂。A、15B、20C、2516、高速公路和一级公路使用的沥青混合料中的石屑，宜将(B)组合使用，S15 可在沥青稳定碎石基层或其他等级公路中使用。A、S14 与 S15B、S14 与 S16C、S15 与 S1617、沥青混合料的矿粉必...
