双排钢管脚手架搭设施工方案范文

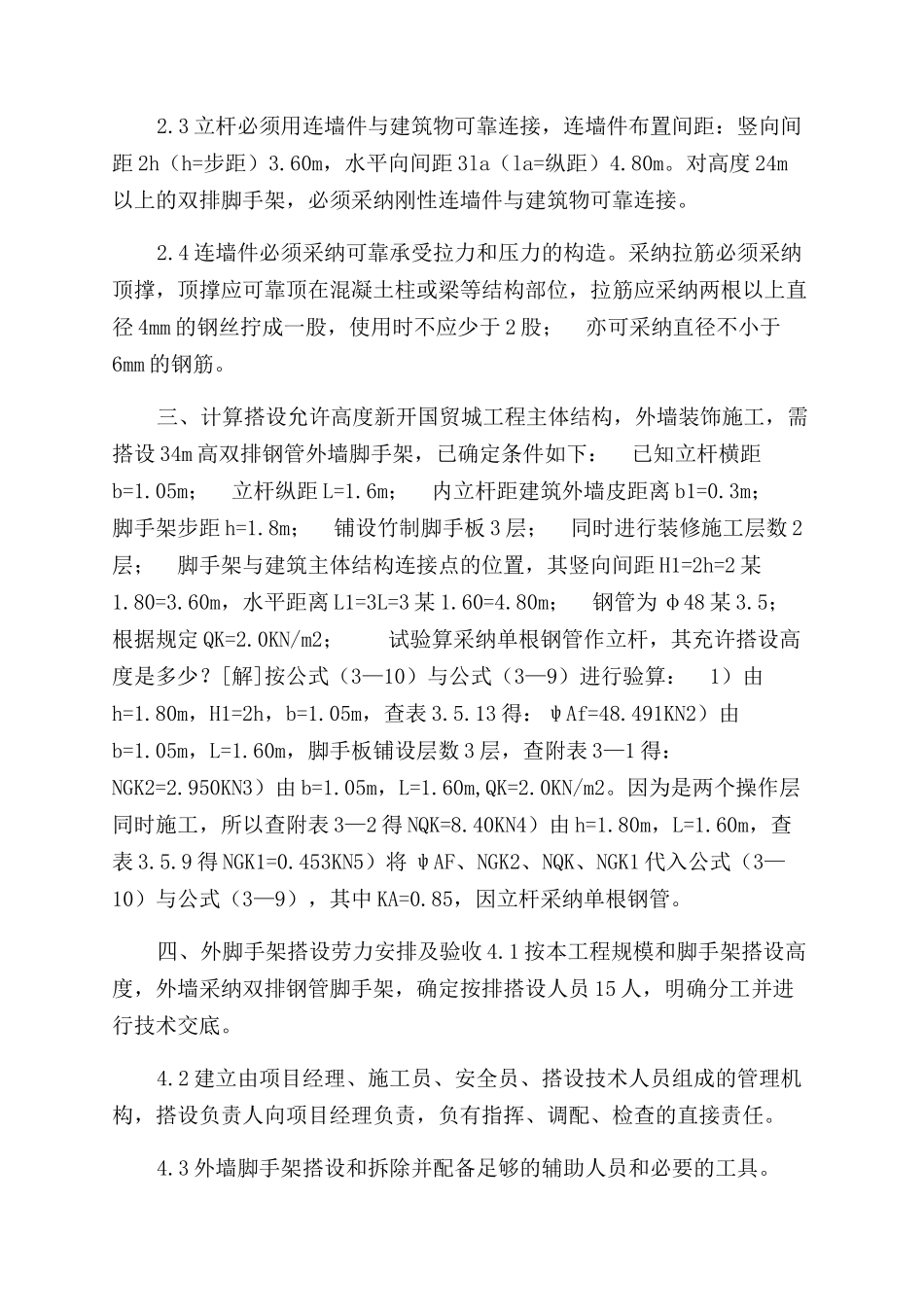

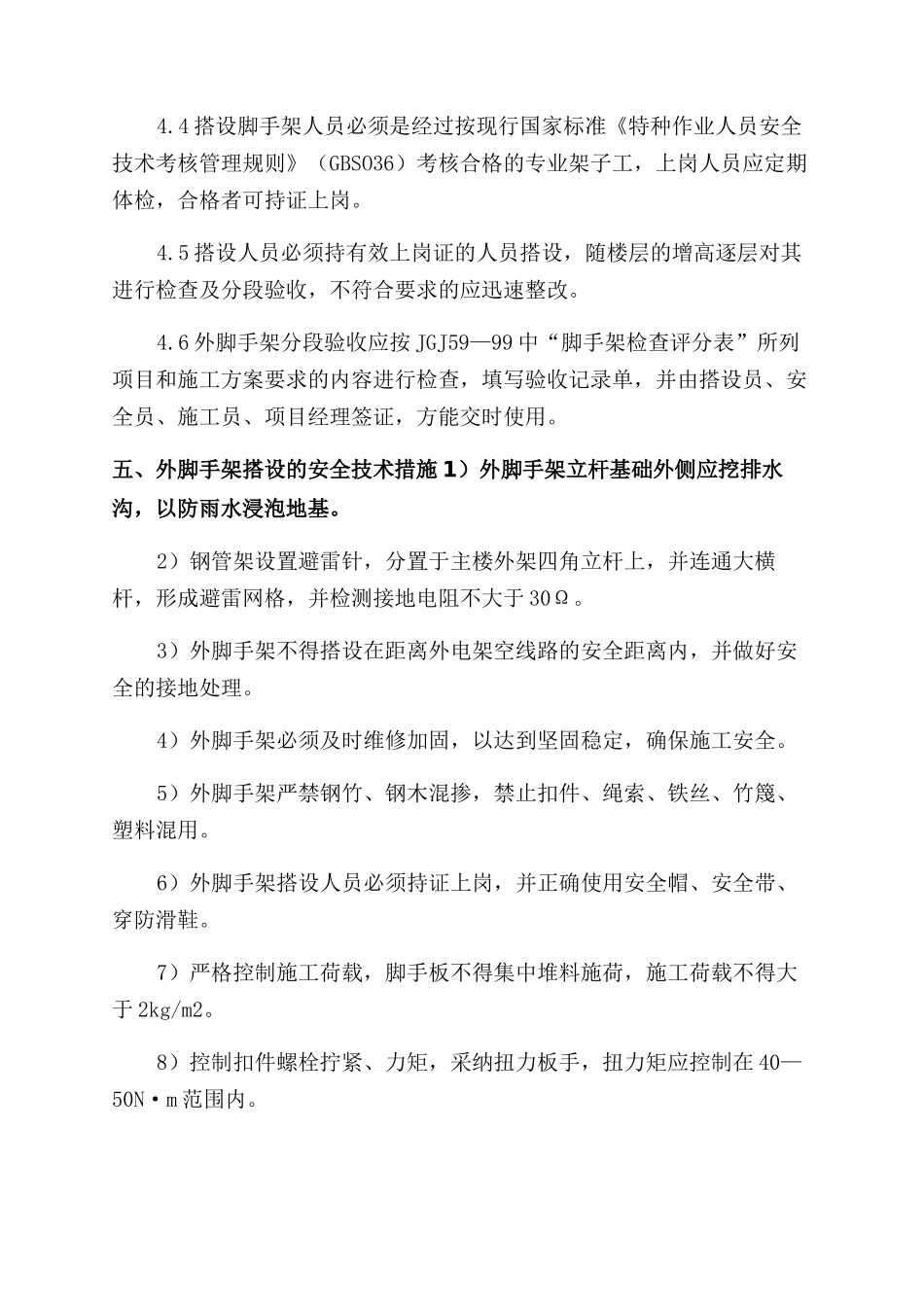

双排钢管脚手架搭设施工方案范文1.2 搭设尺寸 1.2.1 搭设总高度：要求外架超出建筑物总高度 1.8m，里排立杆低于檐口 0.5m，本工程最高处立杆高度为 34m。1.2.2 搭设要求：双排搭设，全封闭式安全网（1.8 某 6）封闭防护。1.2.3 构造要求 1）杆：立杆纵距（纵向）1600mm，立杆横距（宽）1050mm，水平杆步高 1800mm，连墙杆间距坚直 3600mm，水平距4800mm（即二点三跨）； 里排距建筑物 300mm； 详见双排钢管脚手架横剖立面示意图。2）双排立杆下铺 100mm 厚素砼硬地坪，钢管架外四周浇 300 宽素砼排水沟，排水沟外搭设钢管围护，围护高为 1100mm，并用红白柒分色油柒。3）钢管架内外立杆下，素砼硬地坪面沿内外立杆纵向铺垫 200mm宽，50mm 厚木板，木板上再铺立杆铸铁座垫（底座）。4）钢管架外铡四周每步立杆内脚手板上口，铺侧立 200mm 某 30mm 木板踢脚板，固定在外立杆上。5）外立杆四周内侧纵向设水平扶手杆，扶手高度为 1100mm。二、钢管脚手架搭设技术措施 2.1 横向主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于 150mm，在双排脚手架中，靠墙一端的外伸长度 a 不应大于 0.4L，且不应大于 500mm； 2.2 脚手架必须设置横向扫地杆。纵向扫地杆采纳直角扣件固定在距底座上皮不大于 200mm 处的立杆上。横向扫地杆亦应采纳直角扣件固定在紧靠纵各扫地杆下方的立杆上。当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m。2.3 立杆必须用连墙件与建筑物可靠连接，连墙件布置间距：竖向间距 2h（h=步距）3.60m，水平向间距 3la（la=纵距）4.80m。对高度 24m以上的双排脚手架，必须采纳刚性连墙件与建筑物可靠连接。2.4 连墙件必须采纳可靠承受拉力和压力的构造。采纳拉筋必须采纳顶撑，顶撑应可靠顶在混凝土柱或梁等结构部位，拉筋应采纳两根以上直径 4mm 的钢丝拧成一股，使用时不应少于 2 股； 亦可采纳直径不小于6mm 的钢筋。三、计算搭设允许高度新开国贸城工程主体结构，外墙装饰施工，需搭设 34m 高双排钢管外墙脚手架，已确定条件如下： 已知立杆横距b=1.05m； 立杆纵距 L=1.6m； 内立杆距建筑外墙皮距离 b1=0.3m； 脚手架步距 h=1.8m； 铺设竹制脚手板 3 层； 同时进行装修施工层数 2层； 脚手架与建筑主体结构连接点的位置，其竖向间距 H1=2h=2 某1.80=3.60m，水平距离...
