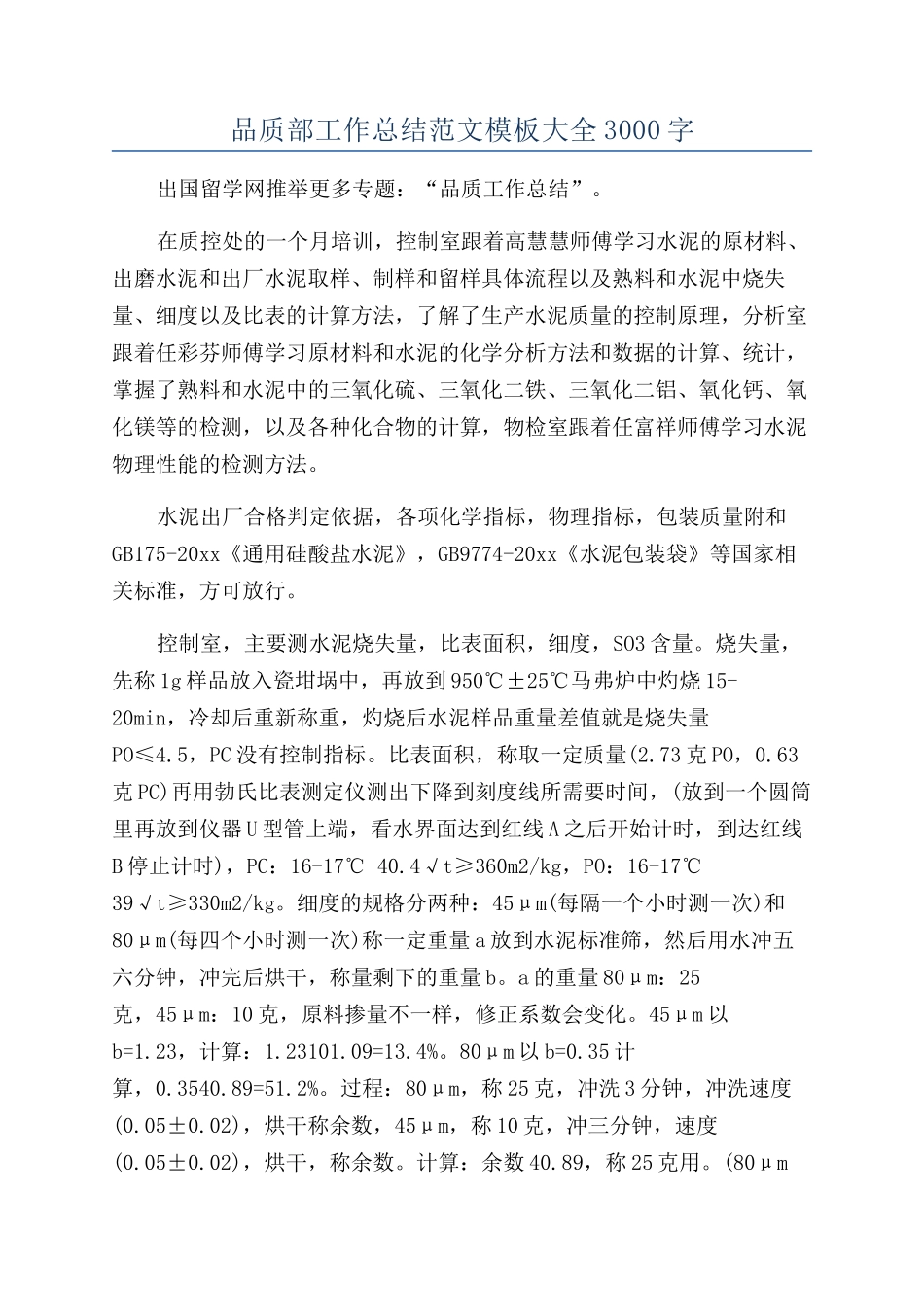

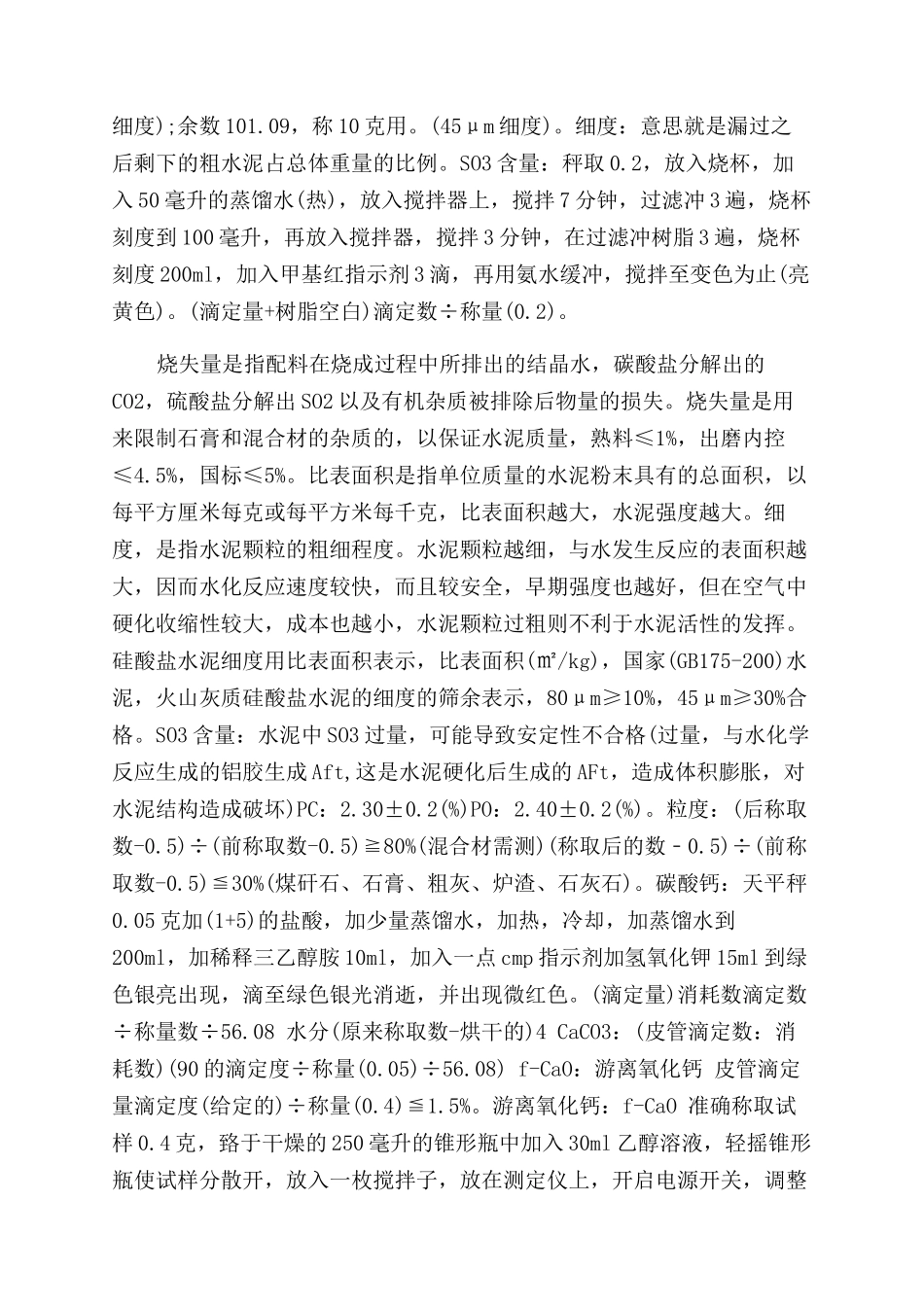

品质部工作总结范文模板大全 3000 字出国留学网推举更多专题：“品质工作总结”。在质控处的一个月培训，控制室跟着高慧慧师傅学习水泥的原材料、出磨水泥和出厂水泥取样、制样和留样具体流程以及熟料和水泥中烧失量、细度以及比表的计算方法，了解了生产水泥质量的控制原理，分析室跟着任彩芬师傅学习原材料和水泥的化学分析方法和数据的计算、统计，掌握了熟料和水泥中的三氧化硫、三氧化二铁、三氧化二铝、氧化钙、氧化镁等的检测，以及各种化合物的计算，物检室跟着任富祥师傅学习水泥物理性能的检测方法。水泥出厂合格判定依据，各项化学指标，物理指标，包装质量附和GB175-20xx《通用硅酸盐水泥》，GB9774-20xx《水泥包装袋》等国家相关标准，方可放行。控制室，主要测水泥烧失量，比表面积，细度，SO3 含量。烧失量，先称 1g 样品放入瓷坩埚中，再放到 950℃±25℃马弗炉中灼烧 15-20min，冷却后重新称重，灼烧后水泥样品重量差值就是烧失量PO≤4.5，PC 没有控制指标。比表面积，称取一定质量(2.73 克 PO，0.63克 PC)再用勃氏比表测定仪测出下降到刻度线所需要时间，(放到一个圆筒里再放到仪器 U 型管上端，看水界面达到红线 A 之后开始计时，到达红线B 停止计时)，PC：16-17℃ 40.4√t≥360m2/kg，PO：16-17℃ 39√t≥330m2/kg。细度的规格分两种：45μm(每隔一个小时测一次)和80μm(每四个小时测一次)称一定重量 a 放到水泥标准筛，然后用水冲五六分钟，冲完后烘干，称量剩下的重量 b。a 的重量 80μm：25克，45μm：10 克，原料掺量不一样，修正系数会变化。45μm 以b=1.23，计算：1.23101.09=13.4%。80μm 以 b=0.35 计算，0.3540.89=51.2%。过程：80μm，称 25 克，冲洗 3 分钟，冲洗速度(0.05±0.02)，烘干称余数，45μm，称 10 克，冲三分钟，速度(0.05±0.02)，烘干，称余数。计算：余数 40.89，称 25 克用。(80μm细度);余数 101.09，称 10 克用。(45μm 细度)。细度：意思就是漏过之后剩下的粗水泥占总体重量的比例。SO3 含量：秤取 0.2，放入烧杯，加入 50 毫升的蒸馏水(热)，放入搅拌器上，搅拌 7 分钟，过滤冲 3 遍，烧杯刻度到 100 毫升，再放入搅拌器，搅拌 3 分钟，在过滤冲树脂 3 遍，烧杯刻度 200ml，加入甲基红指示剂 3 滴，再用氨水缓冲，搅拌至变色为止(亮黄色)。(滴定量+树脂空白)滴定数÷称量(0.2)。烧失量是指配料在烧成过程中所排出的结晶水，碳酸盐分...
