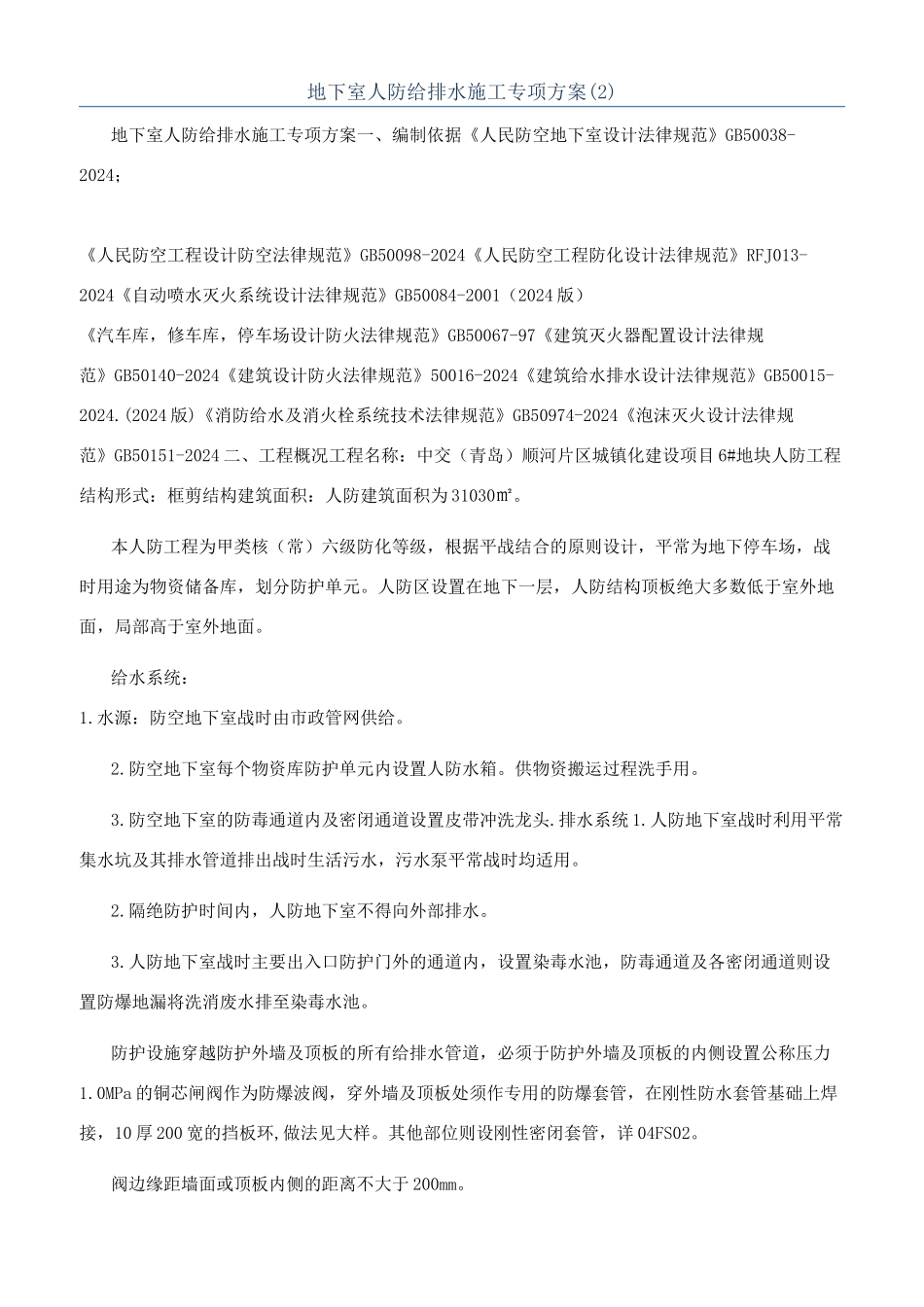

地下室人防给排水施工专项方案(2)地下室人防给排水施工专项方案一、编制依据《人民防空地下室设计法律规范》GB50038-2024；《人民防空工程设计防空法律规范》GB50098-2024《人民防空工程防化设计法律规范》RFJ013-2024《自动喷水灭火系统设计法律规范》GB50084-2001（2024 版）《汽车库，修车库，停车场设计防火法律规范》GB50067-97《建筑灭火器配置设计法律规范》GB50140-2024《建筑设计防火法律规范》50016-2024《建筑给水排水设计法律规范》GB50015-2024.(2024 版)《消防给水及消火栓系统技术法律规范》GB50974-2024《泡沫灭火设计法律规范》GB50151-2024 二、工程概况工程名称：中交（青岛）顺河片区城镇化建设项目 6#地块人防工程结构形式：框剪结构建筑面积：人防建筑面积为 31030㎡。本人防工程为甲类核（常）六级防化等级，根据平战结合的原则设计，平常为地下停车场，战时用途为物资储备库，划分防护单元。人防区设置在地下一层，人防结构顶板绝大多数低于室外地面，局部高于室外地面。给水系统：1.水源：防空地下室战时由市政管网供给。2.防空地下室每个物资库防护单元内设置人防水箱。供物资搬运过程洗手用。3.防空地下室的防毒通道内及密闭通道设置皮带冲洗龙头.排水系统 1.人防地下室战时利用平常集水坑及其排水管道排出战时生活污水，污水泵平常战时均适用。2.隔绝防护时间内，人防地下室不得向外部排水。3.人防地下室战时主要出入口防护门外的通道内，设置染毒水池，防毒通道及各密闭通道则设置防爆地漏将洗消废水排至染毒水池。防护设施穿越防护外墙及顶板的所有给排水管道，必须于防护外墙及顶板的内侧设置公称压力1.0MPa 的铜芯闸阀作为防爆波阀，穿外墙及顶板处须作专用的防爆套管，在刚性防水套管基础上焊接，10 厚 200 宽的挡板环,做法见大样。其他部位则设刚性密闭套管，详 04FS02。阀边缘距墙面或顶板内侧的距离不大于 200mm。管材给水管采纳钢塑复合管，压力排水管采纳热镀锌钢管，埋地排水管采纳排水铸铁管或热镀锌钢管。其他 1.与战时无关的所有排水管道一律不得进入防空地下室。2.本人防工程的给水引入管、排水出户管和防爆波地漏均须在工程施工、安装时一次完成.3.标高以首层室内地面为±0.000 计。4.尺寸单位：标高以米计，其它均以毫米计。5.管道标高法：图中所注标高，压力管道标高均为管中心标高，重力管为管内底标高。6.为人防区预留的给排水进出水管从外到内施工到防爆波阀，并应有明显标志。7....
