某医学院教学楼玻璃幕墙施工组织设计方案VIP免费

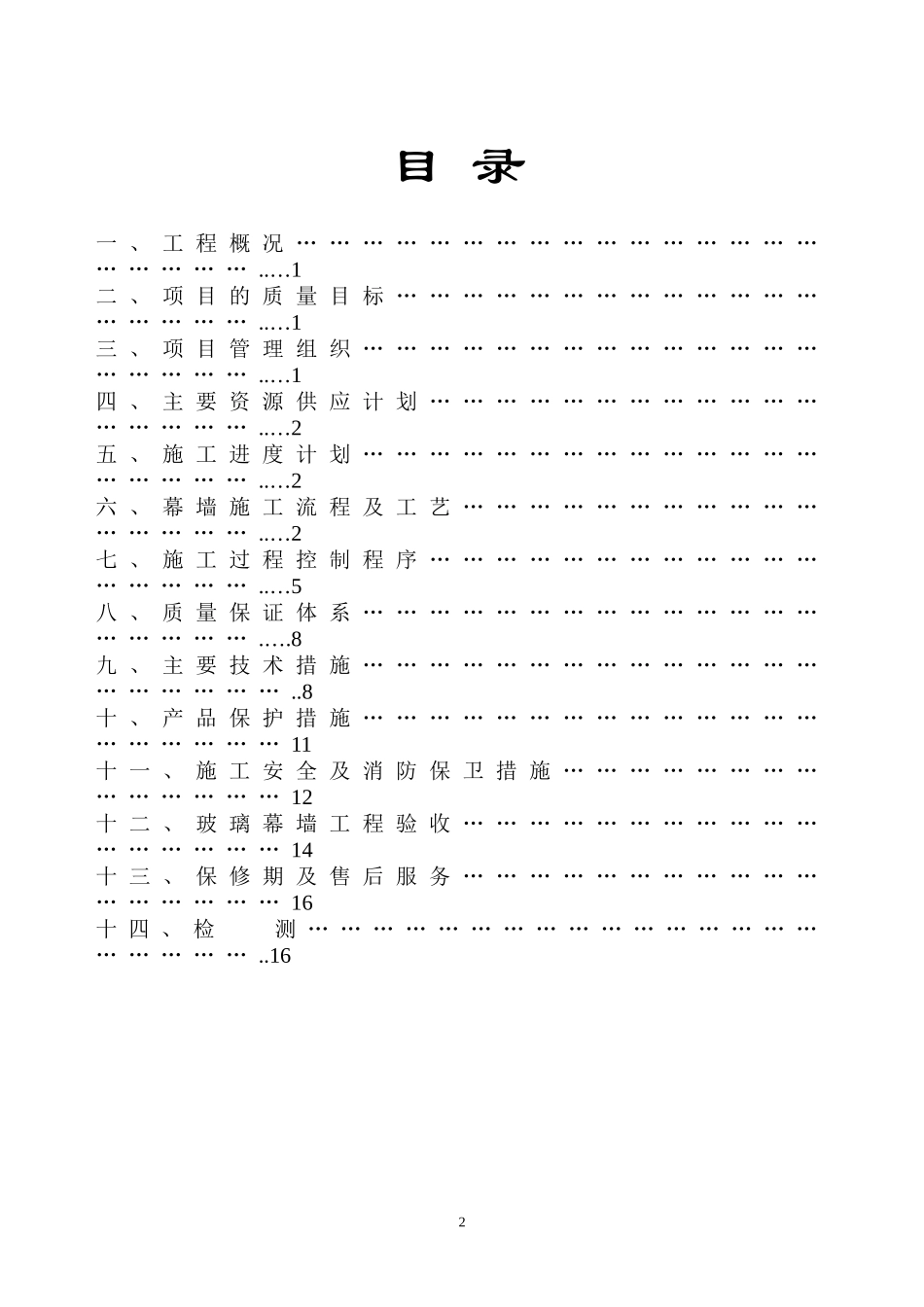

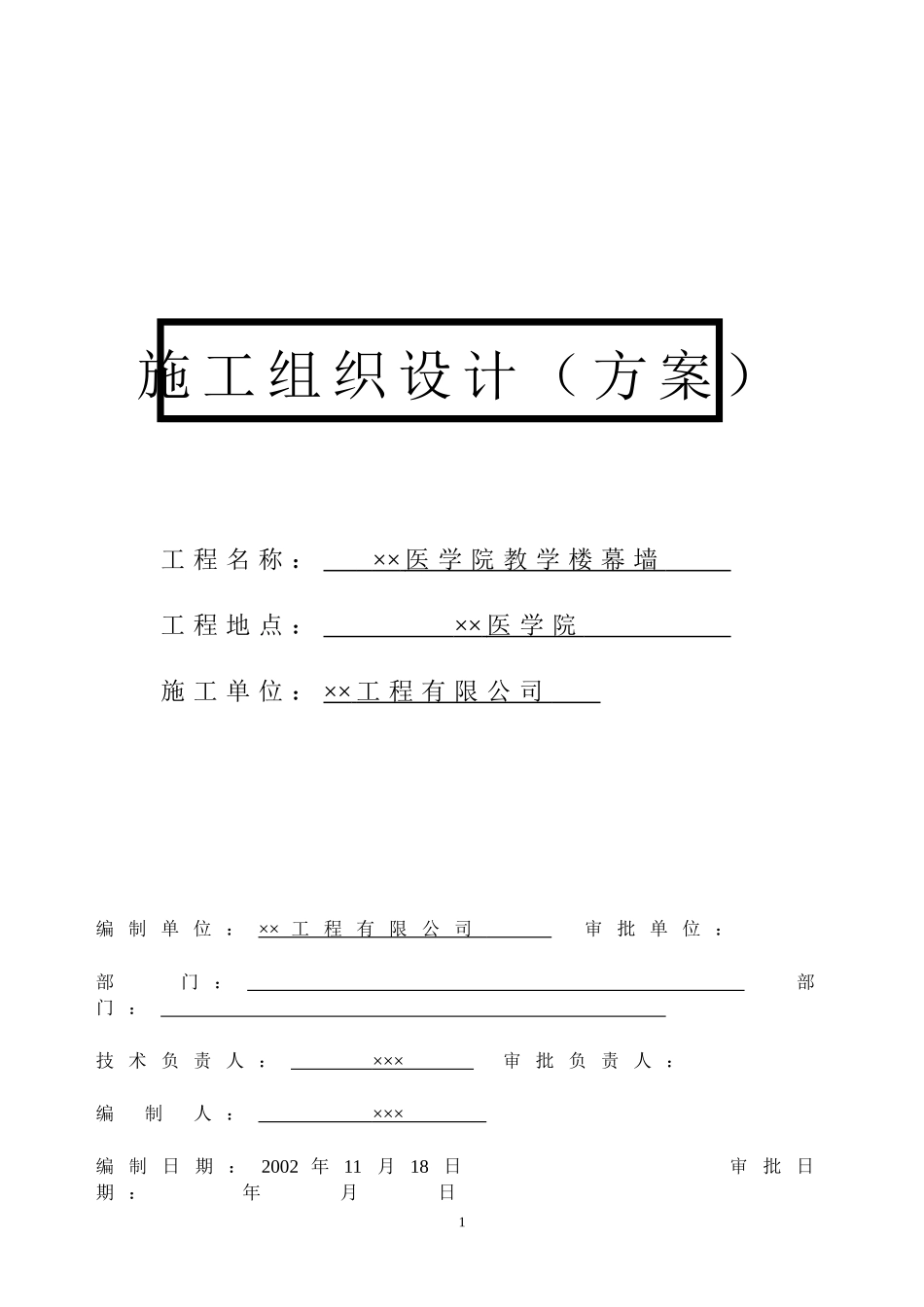

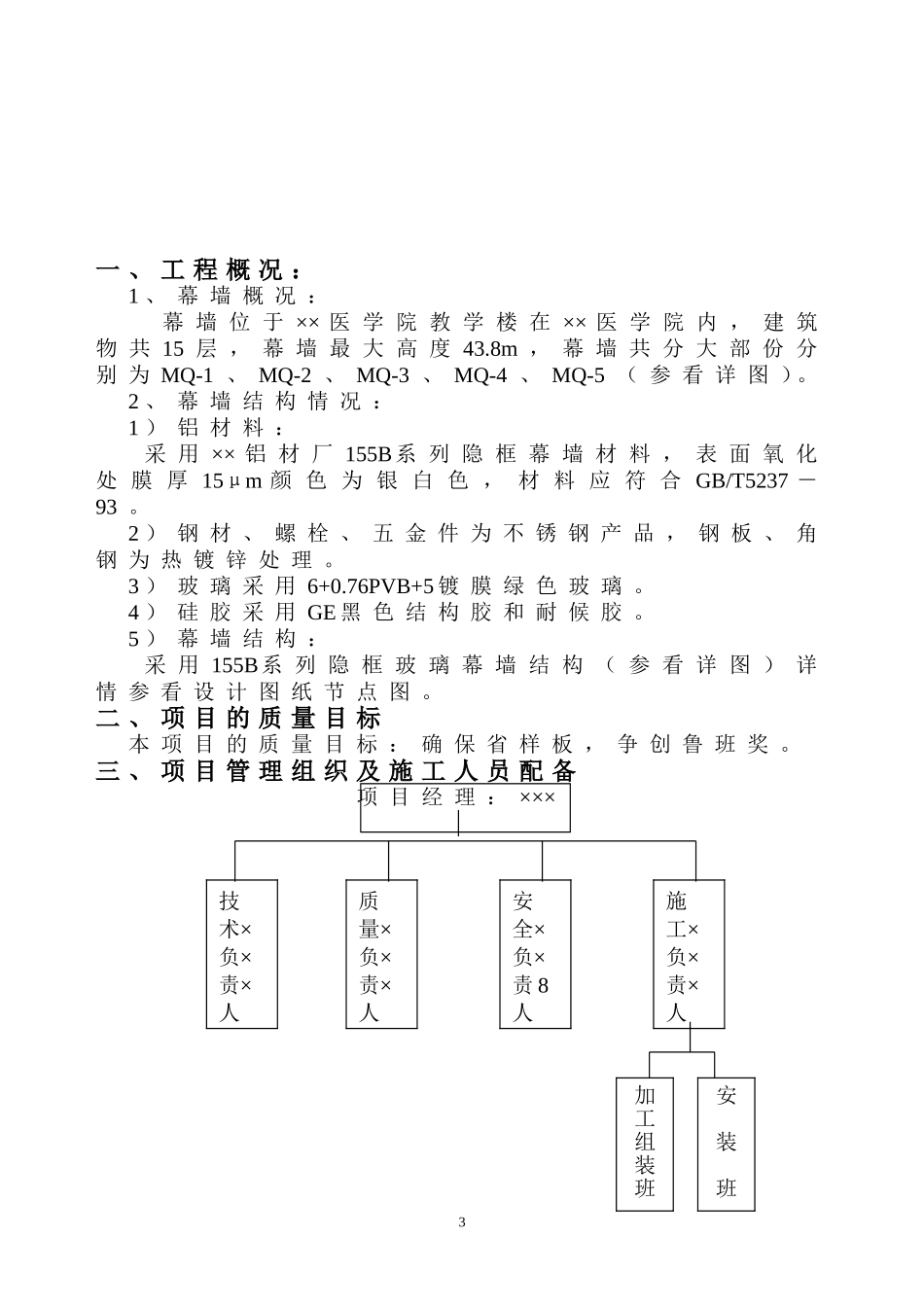

施工组织设计（方案）工程名称：××医学院教学楼幕墙工程地点：××医学院施工单位：××工程有限公司编制单位：××工程有限公司审批单位：部门：部门：技术负责人：×××审批负责人：编制人：×××编制日期：2002年11月18日审批日期：年月日1目录一、工程概况………………………………………………………..…1二、项目的质量目标………………………………………………..…1三、项目管理组织…………………………………………………..…1四、主要资源供应计划……………………………………………..…2五、施工进度计划…………………………………………………..…2六、幕墙施工流程及工艺…………………………………………..…2七、施工过程控制程序……………………………………………..…5八、质量保证体系………………………………………………….….8九、主要技术措施……………………………………………………..8十、产品保护措施……………………………………………………11十一、施工安全及消防保卫措施……………………………………12十二、玻璃幕墙工程验收……………………………………………14十三、保修期及售后服务……………………………………………16十四、检测………………………………………………………..162一、工程概况：1、幕墙概况：幕墙位于××医学院教学楼在××医学院内，建筑物共15层，幕墙最大高度43.8m，幕墙共分大部份分别为MQ-1、MQ-2、MQ-3、MQ-4、MQ-5（参看详图）。2、幕墙结构情况：1）铝材料：采用××铝材厂155B系列隐框幕墙材料，表面氧化处膜厚15μm颜色为银白色，材料应符合GB/T5237－93。2）钢材、螺栓、五金件为不锈钢产品，钢板、角钢为热镀锌处理。3）玻璃采用6+0.76PVB+5镀膜绿色玻璃。4）硅胶采用GE黑色结构胶和耐候胶。5）幕墙结构：采用155B系列隐框玻璃幕墙结构（参看详图）详情参看设计图纸节点图。二、项目的质量目标本项目的质量目标：确保省样板，争创鲁班奖。三、项目管理组织及施工人员配备项目经理：×××3技术×负×责×人质量×负×责×人施工×负×责×人安全×负×责8人加工组装班安装班四、主要资源供应计划一）劳动力需用计划表-1序号项目名称需用人数需用工日1幕墙框体安装256252玻璃安装25600二）主要机具需用计划表-2序号名称数量（台）1双头锯铝机22单头锯铝机33多功能冲床64铣孔机25380V电焊机56电钻等小型工具50三）主要材料计划表-3序号材料名称单位数量使用时间1铝型材（框料）吨8.22002.11.252安装连接件件13002002.11.253铝型材（肩料）吨4.12002.12.154玻璃M210022002.12.255结构胶，耐候胶支42002002.12.28五、施工进度计划1、后置预埋件安装由我公司派出安装小组进行安装。2、幕墙、铝门窗安装（详见施工进度计划表）。六、幕墙施工流程及工艺施工方案一）施工流程放线定位→机械加工→车间组装→支座安装→立柱安装→横梁安装→玻璃（铝板）安装→注密封胶→饰面清洁→预验收→交付验收4二）施工方案1、施工准备1）构件在车间加工、组装完成。2）所有构件需编号包装完好，各种附件配套齐全，并具有产品出厂合格证书。3）防腐材料、防火材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关的规定。4）幕墙设置后置预埋件。5）构件安装前，应检查其外观质量，如有表面损伤、变形及松动等问题，应及时进行修理、校正等处理，合格后才能进行安装。2、施工安装1）测量定位幕墙分格轴线的测量要与主体结构测量配合，一般按土建提供的中心线经我方复测确定后，上下放钢线进行定位，水平放线用水平仪复测定位。对高层建筑的测量应在风力不大于4级情况下进行。2）后置预埋件安装按照设计分格确定后置预埋件安装位置，铁件安装标高偏差不应大于设计设置10mm；铁件安装位置与设计位置的偏差不应大于20mm。铁件拉爆螺丝的安装孔深不应小于100mm。3）支座安装每层楼幕墙支座安装后用水平仪检测，相邻支座水平误差应符合规范标准，轴线内外偏差不得大于2mm，左右方向偏差不得大于3mm。支座的焊接施工要持证上岗，设备保证运行状况良好。无质量证明或经检验不合格的母材及焊接材料不得用于焊...
