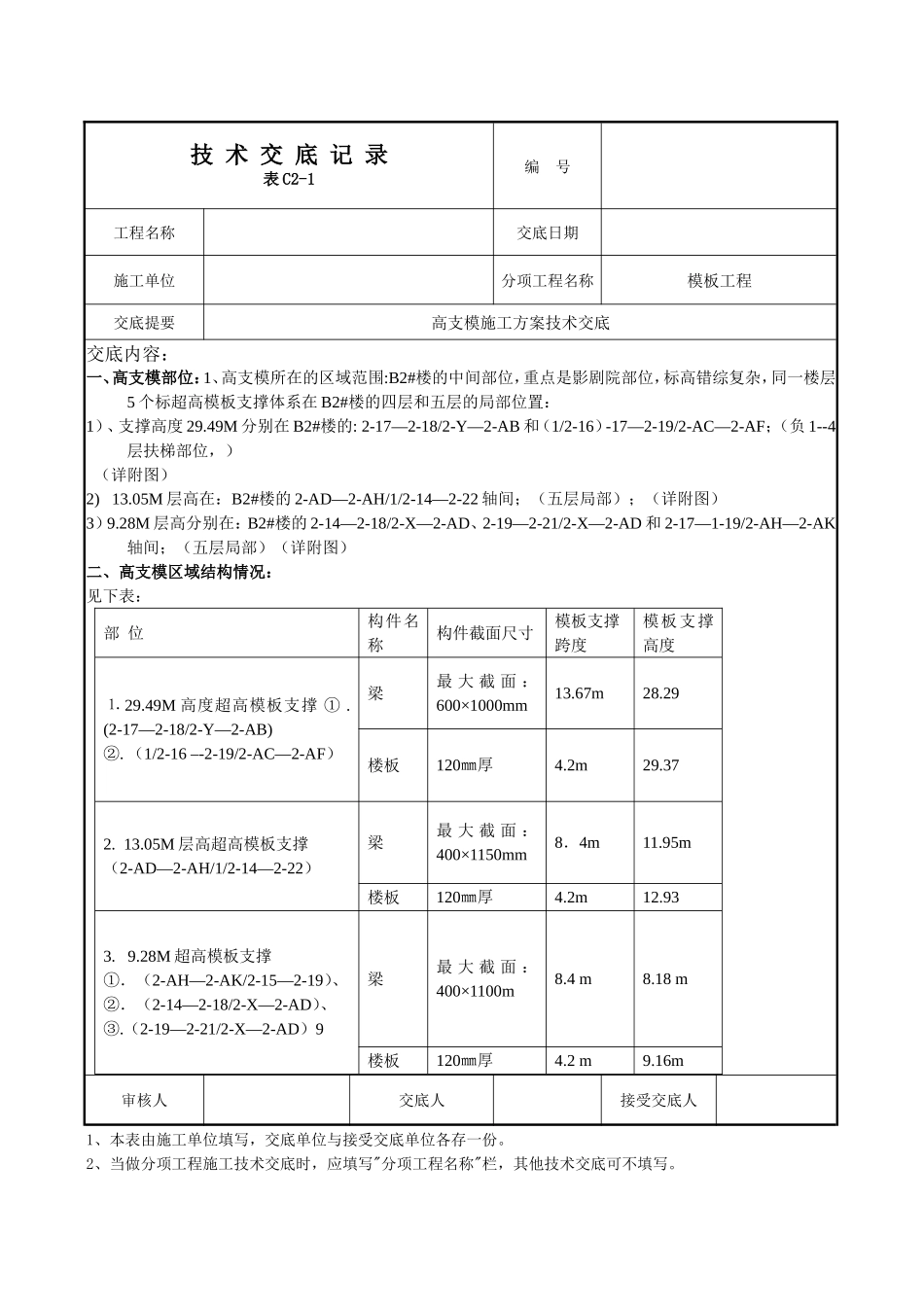

技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称模板工程交底提要高支模施工方案技术交底交底内容：一、高支模部位：1、高支模所在的区域范围:B2#楼的中间部位，重点是影剧院部位，标高错综复杂，同一楼层5个标超高模板支撑体系在B2#楼的四层和五层的局部位置：1）、支撑高度29.49M分别在B2#楼的:2-17—2-18/2-Y—2-AB和（1/2-16）-17—2-19/2-AC—2-AF；（负1--4层扶梯部位，）（详附图）2)13.05M层高在：B2#楼的2-AD—2-AH/1/2-14—2-22轴间；（五层局部）；（详附图）3）9.28M层高分别在：B2#楼的2-14—2-18/2-X—2-AD、2-19—2-21/2-X—2-AD和2-17—1-19/2-AH—2-AK轴间；（五层局部）（详附图）二、高支模区域结构情况：见下表：部位构件名称构件截面尺寸模板支撑跨度模板支撑高度⒈29.49M高度超高模板支撑①.(2-17—2-18/2-Y—2-AB)②.（1/2-16–-2-19/2-AC—2-AF）梁最大截面：600×1000mm13.67m28.29楼板120㎜厚4.2m29.372.13.05M层高超高模板支撑（2-AD—2-AH/1/2-14—2-22）梁最大截面：400×1150mm8．4m11.95m楼板120㎜厚4.2m12.933.9.28M超高模板支撑①．（2-AH—2-AK/2-15—2-19）、②．（2-14—2-18/2-X—2-AD）、③.（2-19—2-21/2-X—2-AD）9梁最大截面：400×1100m8.4m8.18m楼板120㎜厚4.2m9.16m审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称模板工程交底提要高支模施工方案技术交底交底内容：四、模板及支撑体系：4.1高支模部位模板及支撑表：支撑高度(M)构件名称截面尺寸（mm）模板设计支撑体系29.49顶板120厚模板采用15mm厚木胶合板，次龙骨采用50×100mm方木，间距≤250mm，主龙骨采用100×100mm方木，间距=900mm.。支撑体系采用Φ48.3×3.6mm扣件式钢管架支撑体系，立杆纵距900mm，立杆距横900mm；步距为1000mm，顶部水平拉杆距离模板主龙骨底部最大不超过500mm。立杆顶部加设可调顶托（外露长度不超过200㎜）。扫地杆距地200mm．设置连续式竖向和水平剪刀撑。以框架柱作为拉结点设置连墙件，沿柱高间距3M。梁600*1000400*950400*900①．梁侧模：面板采用15mm厚木胶合板，次龙骨采用50×100mm方木水平布置，上下布置5道，间距≤250，主龙骨采用2Ф48.3×3.6mm双钢管竖向布置，间距为0.45m；②．梁底模：面板采用15mm厚木胶合板，下设置4道50*100mm次龙骨木楞；托梁龙骨采用100×100mm方木，间距=0.45m（立杆间距的1/2）穿梁螺栓直径均为14mm，跨度方向间距为0.45m，沿梁高方向布置2道，间距0.40m，即距梁底距离依次是0.3m，0.70m。套管采用Ф20PVC管，长度小于梁宽2mm。（详图4.1.5-3、图4.1.5-4）支撑体系采用Φ48.3×3.6mm扣件式钢管架支撑体系。梁两侧立杆间距为1500，梁底设置已2根（400宽梁横距200，600宽梁的横距为300）立杆（梁高700及以下设置1根立杆）支撑，纵距450mm（取板底立杆间距的1/2），步距为1000mm，顶部水平拉杆距离模板主龙骨底部最大不超过500mm。立杆顶部加设可调顶托（外露长度不超过200㎜）。扫地杆距地200mm；板底水平杆在梁底拉通布置。同板底设置连续式竖向和水平剪刀撑。以框架柱作为拉结点设置连墙件，沿柱高间距3M。400*700250*700250*600①．梁高700及以下梁侧模次龙骨采用50×100mm方木水平布置，上下布置４道，间距≤250，Ф48.3×3.6mm双钢管竖向布置，间距为0.45m；距梁底300设一道Ф14穿梁螺栓，侧模背楞钢管与底托横担钢管用卡扣锁死。②．梁底模下设置4道（250宽度为2道）50*100mm次龙骨木楞；托梁横担采用Ф48.3×3.6mm钢管，间距=0.45m（立杆间距的1/2）；（详图4.1.5-5、4.1.5-7）③．其余同该区域较大截面梁）。13.05及9.28顶板120厚模板采用15mm厚木胶合板，次龙骨采用50×100mm方木，间距≤250mm，主龙骨采用100×100mm方木，间距=1000mm支撑体系采用Φ48.3×3.6mm扣件式钢管架支撑体系，立杆纵距1000mm，立杆距横1000mm；步距为1200mm，顶部水平拉杆距离模板主龙骨底部最大不超过500mm。立杆顶部加设可调顶托（外...
