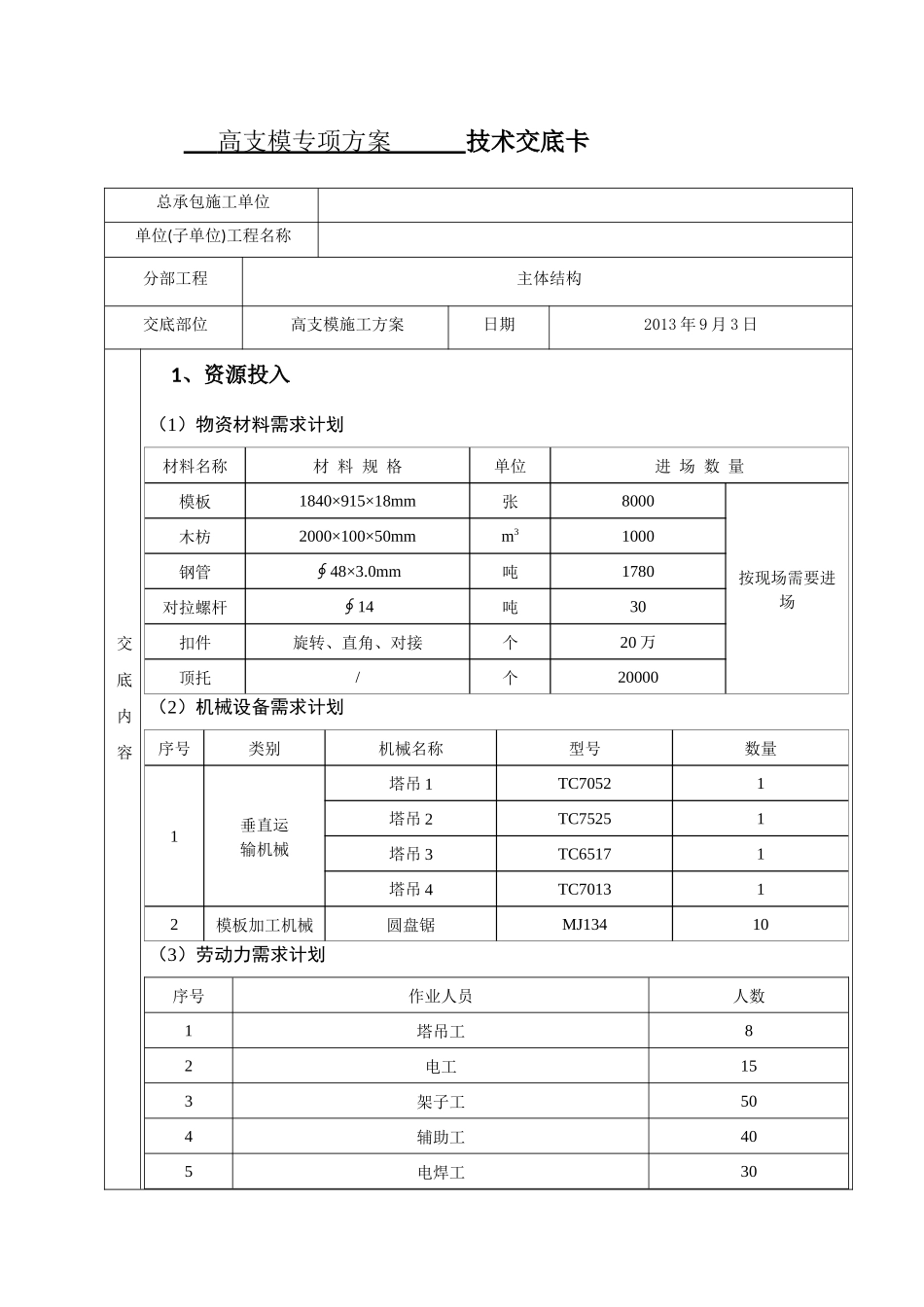

高支模专项方案技术交底卡总承包施工单位单位(子单位)工程名称分部工程主体结构交底部位高支模施工方案日期2013年9月3日交底内容1、资源投入（1）物资材料需求计划材料名称材料规格单位进场数量模板1840×915×18mm张8000按现场需要进场木枋2000×100×50mmm31000钢管48×3.0mm∮吨1780对拉螺杆14∮吨30扣件旋转、直角、对接个20万顶托/个20000（2）机械设备需求计划序号类别机械名称型号数量1垂直运输机械塔吊1TC70521塔吊2TC75251塔吊3TC65171塔吊4TC701312模板加工机械圆盘锯MJ13410（3）劳动力需求计划序号作业人员人数1塔吊工82电工153架子工504辅助工405电焊工306木工502、设计参数及做法（1）满堂架支撑体系序号搭设部位搭设要求附图部位高度板厚1舞台13m标高结构层14.40.15面板18mm；板底木方间距250mm，顶托梁间距1.1米，立杆的纵距b=1.1米，立杆的横距l=1.1米，立杆的步距h=1.50米。梁顶托采用双钢管48×3.0mm。立杆采用的钢管类型为φ48×3.0mm。采用的木方类型为50×100。舞台28m标高结构层100.12剧院4.5标高结构层9.30.11舞台5.8标高结构层10.60.12舞台10.6m标高结9.60.15舞台10.6m标高结构9.60.153舞台18.6m标高结构层20.90.12面板18mm；板底木方间距300mm，顶托梁间距1.1米，立杆的纵距b=1.1米，立杆的横距l=1.1米，立杆的步距h=1.50米。梁顶托采用双钢管48×3.0mm。立杆采用的钢管类型为φ48×3.0mm。采用的木方类型为50×100。舞台18.6m标高结构层18.60.12展览馆12m标高结构层11m0.12展览馆24m标高结构层11.5（局部8.7、9）0.1228m标高结构层10m0.12（2）高度超过8m梁支撑体系（梁截面未超过0.7m2）序搭设部位搭设要求附图号1梁截面面积0.18m2及以下，搭设高度20.9m及以下计算参数：模板支架搭设高度为8~20.9m，梁截面B×D=300mm×600mm，立杆的纵距(跨度方向)l=1.10m，立杆的步距h=1.50m，梁底2道扣件式钢管承重立杆。面板厚度18mm。木方50×100mm。梁两侧立杆间距1.4m。梁侧一道对拉螺杆，一道压底木枋，梁跨方向一跨5根横向木枋。梁底立杆顶部悬挑端长度为a=450mm。2梁截面面积0.18m2~0.32m2（包括0.32m2），搭设高度20.9m及以下模板支架搭设高度为8~20.9m，梁截面B×D=400mm×800mm，立杆的纵距(跨度方向)l=1.1m，立杆的步距h=1.50m，梁底2道扣件式钢管承重立杆。木方50×100mm。梁侧一道对拉螺杆，一道压底木枋，梁跨方向一跨5根横向木枋。梁底立杆顶部悬挑端长度为a=450mm。3梁截面面积0.32m2~0.65m2，搭设高度20.9m及以下模板支架搭设高度为8~20.9m，梁截面B×D=500mm×1300mm，立杆的纵距(跨度方向)l=0.55m，立杆的步距h=1.50m，梁底2道扣件式钢管承重立杆。木方50×100mm。梁两侧立杆间距1.50m。梁侧两道对拉螺杆，一道压底木枋，梁跨方向木枋设置4道。（3）梁截面超过0.7m2的梁底支撑体系序号搭设部位搭设要求附图1梁截面面积0.7m2~1.3m2（含1.3m2），搭设高度12m及以下计算参数:模板支架搭设高度为12.0m及以下，梁截面B×D=1000mm×1300mm，立杆的纵距(跨度方向)l=0.55m，立杆的步距h=1.50m，梁底2道扣件式钢管承重立杆。木方50×100mm，间距200mm。梁两侧立杆间距2m。梁侧两道对拉螺杆，一道压底木枋。梁底次龙骨木枋按照一跨5根。2梁截面面积1.3m2~2m2（包括2m2），搭设高度12m及以下模板支架搭设高度为4.15m及以下，梁截面B×D=1000mm×2000mm，立杆的纵距(跨度方向)l=0.55m，立杆的步距h=1.50m，梁底4根扣件式钢管承重立杆。梁侧三道对拉螺杆，一道压底木枋。梁跨方向一跨次龙骨木枋设置4根。（4）剪刀撑布置因剪刀撑的布置不参与构件受力计算，故剪刀撑布置按照规范采用构造进行布置：1）剪刀撑布置A、8m以下竖向剪刀撑：在架体外侧周边及内部纵横向每4跨（即4.4m，8m以下的楼板满堂架立杆间距为1.1m×1.1m）布置一道连续竖向剪刀撑，剪刀撑与立杆之间的夹角为53.7°，剪刀撑宽度为6.6m（6跨）。水平向剪刀撑：在竖向剪刀撑顶部交点平面设置水平剪刀撑，剪刀撑按照格构式设置，每8.8间距设一个，单个剪刀撑的夹角为45°，宽度4.4m。8m以下剪刀撑平面布置示意图8m以下剪刀撑立面布置示意图B、架体高度≥8m时，除应满足以上规定外，水平剪刀撑应：1...
