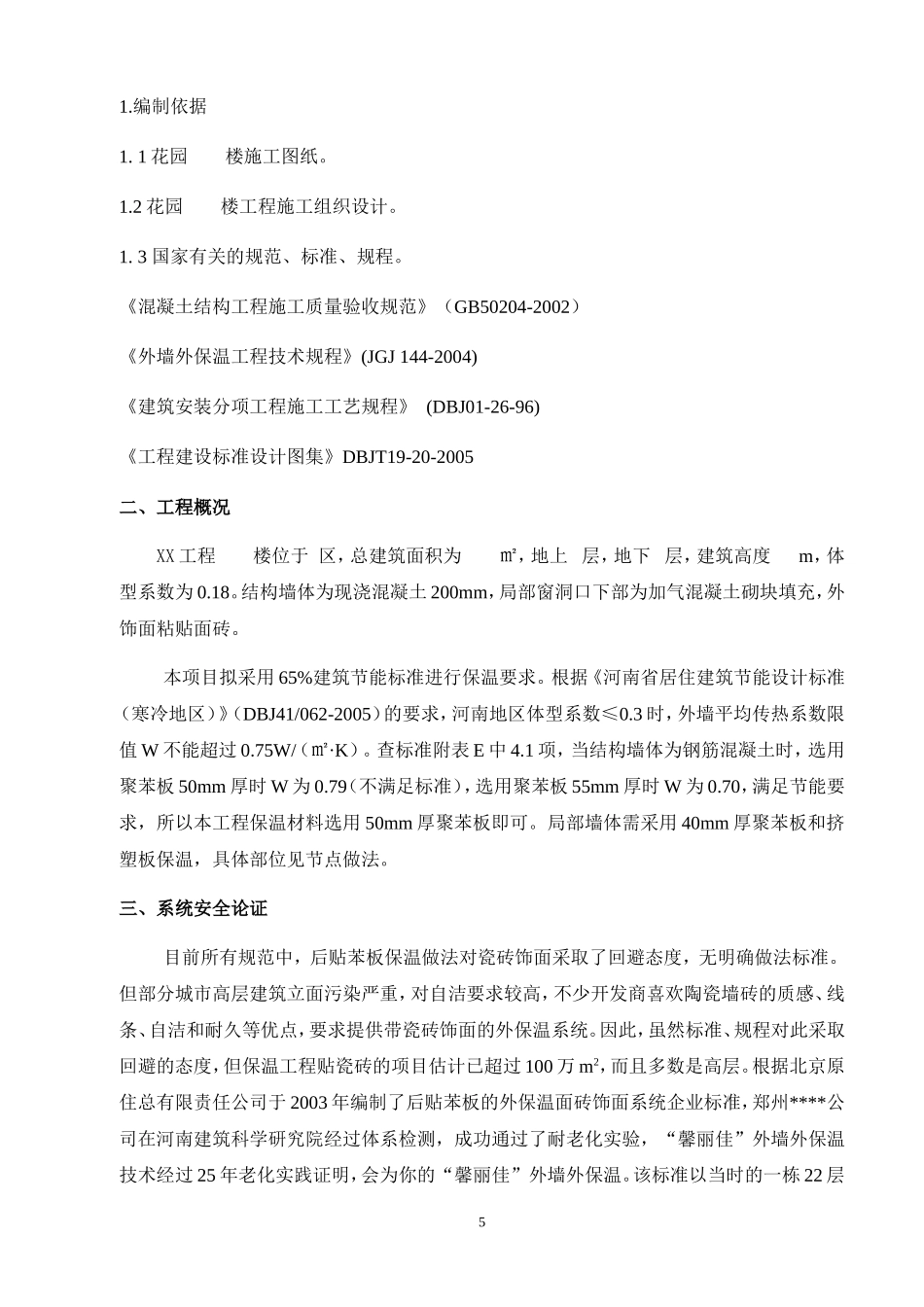

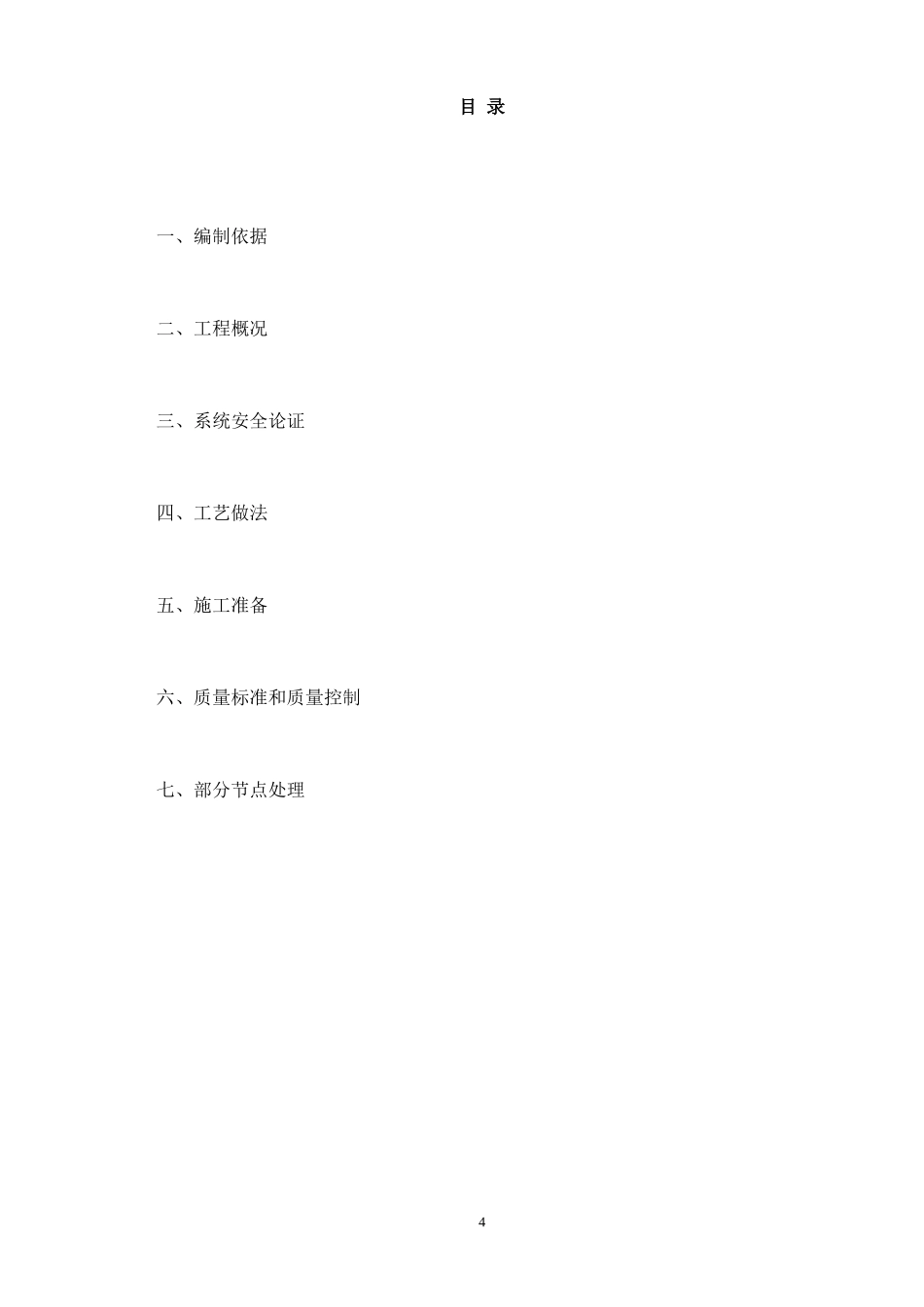

外墙外保温施工方案编制：审核：审批：年月日3目录一、编制依据二、工程概况三、系统安全论证四、工艺做法五、施工准备六、质量标准和质量控制七、部分节点处理41.编制依据1.1花园楼施工图纸。1.2花园楼工程施工组织设计。1.3国家有关的规范、标准、规程。《混凝土结构工程施工质量验收规范》（GB50204-2002）《外墙外保温工程技术规程》(JGJ144-2004)《建筑安装分项工程施工工艺规程》(DBJ01-26-96)《工程建设标准设计图集》DBJT19-20-2005二、工程概况XX工程楼位于区，总建筑面积为㎡，地上层，地下层，建筑高度m，体型系数为0.18。结构墙体为现浇混凝土200mm，局部窗洞口下部为加气混凝土砌块填充，外饰面粘贴面砖。本项目拟采用65%建筑节能标准进行保温要求。根据《河南省居住建筑节能设计标准（寒冷地区）》（DBJ41/062-2005）的要求，河南地区体型系数≤0.3时，外墙平均传热系数限值W不能超过0.75W/（㎡·K）。查标准附表E中4.1项，当结构墙体为钢筋混凝土时，选用聚苯板50mm厚时W为0.79（不满足标准），选用聚苯板55mm厚时W为0.70，满足节能要求，所以本工程保温材料选用50mm厚聚苯板即可。局部墙体需采用40mm厚聚苯板和挤塑板保温，具体部位见节点做法。三、系统安全论证目前所有规范中，后贴苯板保温做法对瓷砖饰面采取了回避态度，无明确做法标准。但部分城市高层建筑立面污染严重，对自洁要求较高，不少开发商喜欢陶瓷墙砖的质感、线条、自洁和耐久等优点，要求提供带瓷砖饰面的外保温系统。因此，虽然标准、规程对此采取回避的态度，但保温工程贴瓷砖的项目估计已超过100万m2，而且多数是高层。根据北京原住总有限责任公司于2003年编制了后贴苯板的外保温面砖饰面系统企业标准，郑州****公司在河南建筑科学研究院经过体系检测，成功通过了耐老化实验，“馨丽佳”外墙外保温技术经过25年老化实践证明，会为你的“馨丽佳”外墙外保温。该标准以当时的一栋22层5公寓为样板，从开始的专家初步论证、现场试验，到最后的实体检测和专家评议，均圆满的获得成功（评议资料见附件）。至今，“馨丽佳”外墙外保温饰面砖做法已完成外保温面积近20万平米，未出现任何问题。且本系统已通过耐侯性能检测，这也表明该系统在长时间的外界作用下仍能安全工作25年以上。后贴聚苯法外保温系统贴瓷砖能否做到安全可靠，可以从以下四个方面进行分析。（1）自重加大后，与基层墙体的联结是否安全？按保温板55mm、粘结剂5mm、面层砂浆10mm、瓷砖粘结剂4mm、瓷砖8mm考虑，所有荷载情况见下表：材料质量kg/m2力臂mm弯矩N-m弯矩造成最大拉力kN/㎡100高度最大负风压kN/㎡拉力组合kN/㎡粘结剂72.50.1750.213.533.74聚苯板1350.35抹面砂浆185012.60瓷砖和胶粘剂268121.066共计52——34.19（郑州地区100m高度处建筑物负风压墙面为1.96kN/㎡，阳角处为3.53kN/㎡）表中数据说明，自重52㎏/m2，即0.52kN/m2，相对于风压，重力大约只有风压的1/7；在组合拉力中，相对于风压而言，弯矩引起的拉力可以忽略不计。本系统靠粘结力和机械锚固力同结构墙体联成一体，最薄弱处为砂浆同苯板联结处，其压剪粘结力用以克服重力，拉伸粘结力用以抵抗风压和重力弯矩引起的拉力。项目规程要求实测值粘结力MPa（kN/m2）抗剪0.1（100）0.18（180）拉伸0.1（100）0.17（170）联结安全系数克服重力192346抵抗负风压2848施工时，粘结剂采用点框法涂抹施工，非满粘做法，要求粘结面积不小于50%，这样的情况下，以上安全系数取一半，也还是有很大的富余。另外，还要求苯板粘贴完毕后进行锚固，每平米6～8套锚固件，单个锚固件拔出力就为0.6kN，所以实际上抵抗自重和风压的安全系数还能更高。（2）自重加大后，聚苯板受剪变形加大，如何避免水平裂缝？聚苯板为轻质材料，长期受外侧大自重荷载作用易发生垂直方向的变形。因为缺乏聚苯板剪切模量的数据，没有做受剪变形的实际测试，所以不清楚到底有多大变形量，但可以采取一些构造措施来避免可能出现的水平裂缝。如：a）适当增加聚苯板的表观密度（容重），提高压缩强度，增加其抗变形能力。密度为18kg/m3苯板，其压缩强度为98kPa，密度为25kg/m3苯板，其压缩强度为150kPa，所以...
