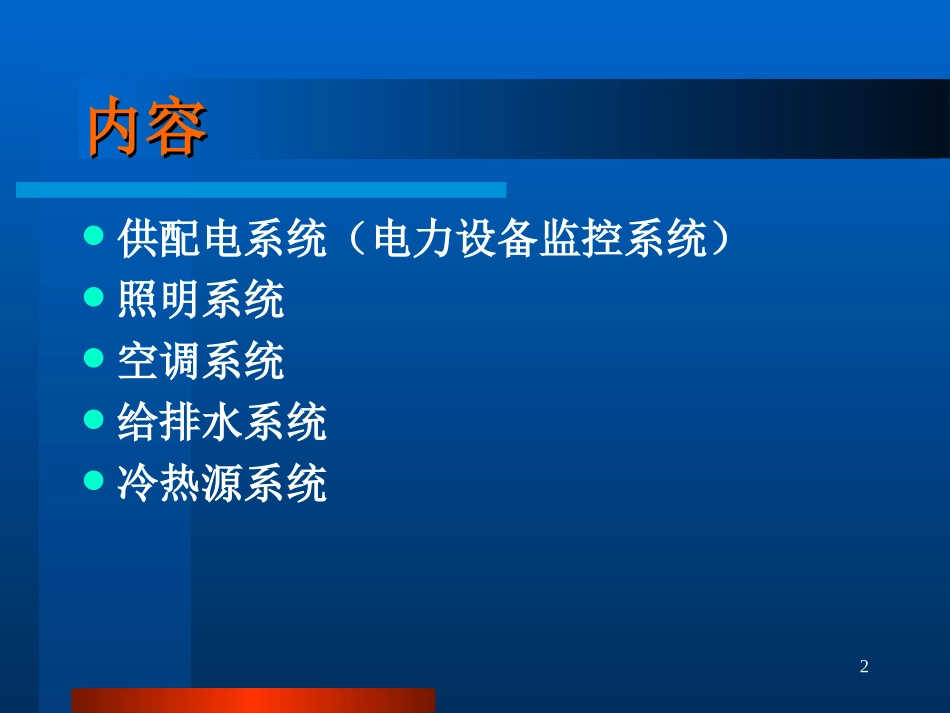

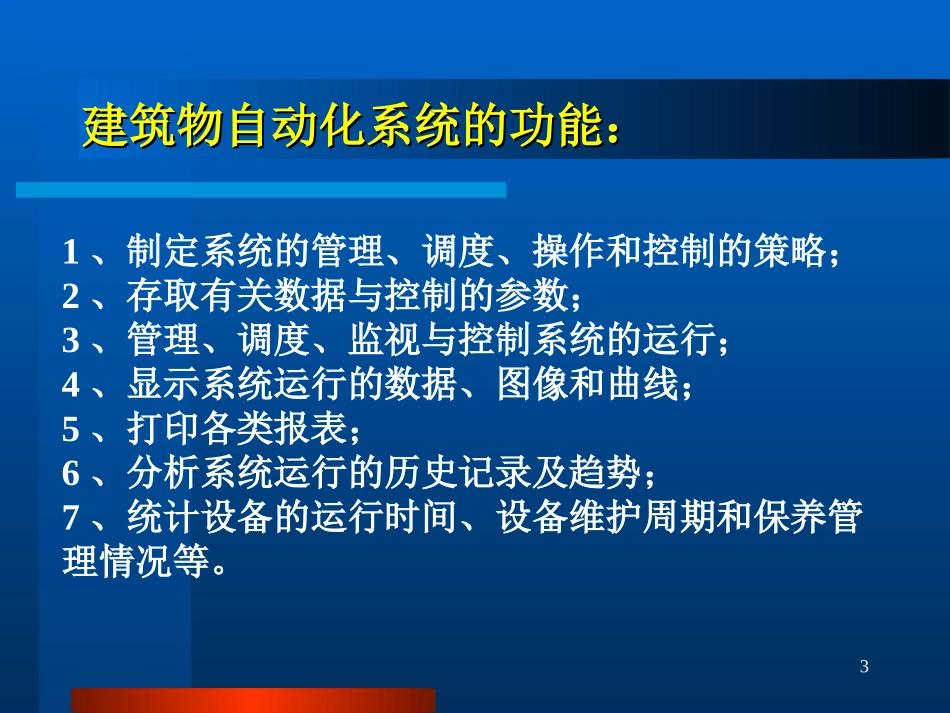

1第四节楼宇自控系统的主要监控对象及监控原理2内容内容供配电系统（电力设备监控系统）照明系统空调系统给排水系统冷热源系统3建筑物自动化系统的功能：建筑物自动化系统的功能：1、制定系统的管理、调度、操作和控制的策略；2、存取有关数据与控制的参数；3、管理、调度、监视与控制系统的运行；4、显示系统运行的数据、图像和曲线；5、打印各类报表；6、分析系统运行的历史记录及趋势；7、统计设备的运行时间、设备维护周期和保养管理情况等。4供配电基础供配电基础电力网输配电线路和变电所输电、配电高压、低压电压等级8级0.220.38361035110220Kv负荷等级一级负荷、二级负荷、三级负荷5常见供电方案常见供电方案•0.22/0.38kv，负荷小、可靠性低，临近变电所供电。•1路10（6）kv供电，三级负荷供电、或一级负荷备用电源。•2路10（6）kv供电，负荷容量大，可靠性高，一二级负荷常用方式。•2路10（6）kv、自备发电机备用，负荷容量大，可靠性高，一级负荷。•2路35kv、自备发电机备用，特大负荷，大型企业、超高层建筑。6负荷分布及变压器配置负荷分布及变压器配置•负荷计算装机容量KVA、供电电压•设备层（技术层）选择超高层建筑设备设分区电梯、水泵、配电房•变压器选择容量、形式、施工便利7常用高压供电方案常用高压供电方案一备一用一备一用结构简单结构简单容量小容量小可靠性低可靠性低同时供电同时供电结构复杂结构复杂容量大容量大可靠、通用可靠、通用8图2-31楼宇中变配电系统的基本结构楼宇变配电系统基本结构楼宇变配电系统基本结构9常用低压配电方案常用低压配电方案放射式、星型放射式、星型可靠、容量大可靠、容量大耗材耗材树干式、总线型树干式、总线型简便、容量小简便、容量小省料省料混合式混合式折中、常用折中、常用10后备供电与应急供电后备供电与应急供电智能建筑用电负荷分类一类：保安型负荷二类：保障型负荷三类：一般型负荷常用配电方案两路市电中间联络、全失电启动发电机组一类负荷两路市电同时供电、末端自切消防、安全、消防电梯、应急照明消防、安全、消防电梯、应急照明工作区照明、部分电梯、通道照明工作区照明、部分电梯、通道照明空调、水泵、其它照明空调、水泵、其它照明11供配电系统监测供配电系统监测变送器只监不控只监不控12一、电力设备监控系统的监测要求1)高压进线柜：三相电压、三相电流、有功功率、无功功率、功率因数。2)所有高压开关的开关状态、故障跳闸状态。3)变压器温度。4)低压进线柜：三相电压、三相电流。5)所有低压进出线开关的开关状态及故障跳闸状态。6)低压主要配电回路电能计量。7)柴油发电机三相电压、三相电流、频率及运行或故障信号、油位指示及报警信号。8)变压器室、高／低压配电室、发电机房内温度。13供配电系统监测主要内容供配电系统监测主要内容各自动开关、断路器状态监测三相电压、电流检测有功、无功功率与功率因素检测电网频率、谐波谐波检测变压器温度检测与故障报警用电量检测通常有专业公司提供数据接口电力设备监控的工程实现（上位机功能）P7214二、照明设备监控系统二、照明设备监控系统(一)照明设备监控系统监控需求分析(二)照明控制模式(三)照明系统监控的工程实现15（一）照明设备监控系统监控需求分析（一）照明设备监控系统监控需求分析(1)办公室及酒店客房等区域此类区域的照明控制方式有就地手动控制、按时间表自动控制、按室内照度自动控制、按有/无人自动控制等几种。(2)门厅、走道、楼梯等公共区域在现代化建筑物中，此类区域的照明控制主要采用时间表控制的方式。(3)大堂、会议厅、接待厅、娱乐场所等区域此类区域照明系统的使用时间不定，不同场合对照明需求差异较大，因此往往预先设定几种照明场景，使用时根据具体场合进行切换。16(4)泛光照明系统单个或单组泛光照明灯的照明效果一般由专用控制器进行控制，不受楼宇自控系统的控制，但照明设备监控系统可以通过相应接口（一般为干接点接口）控制整个泛光照明系统的起/停和进行场景模式选择。(5)灾难及应急照明设备灾难及应急照明设备的起动一般由故障或报警信号触发，属于系统间或系...
