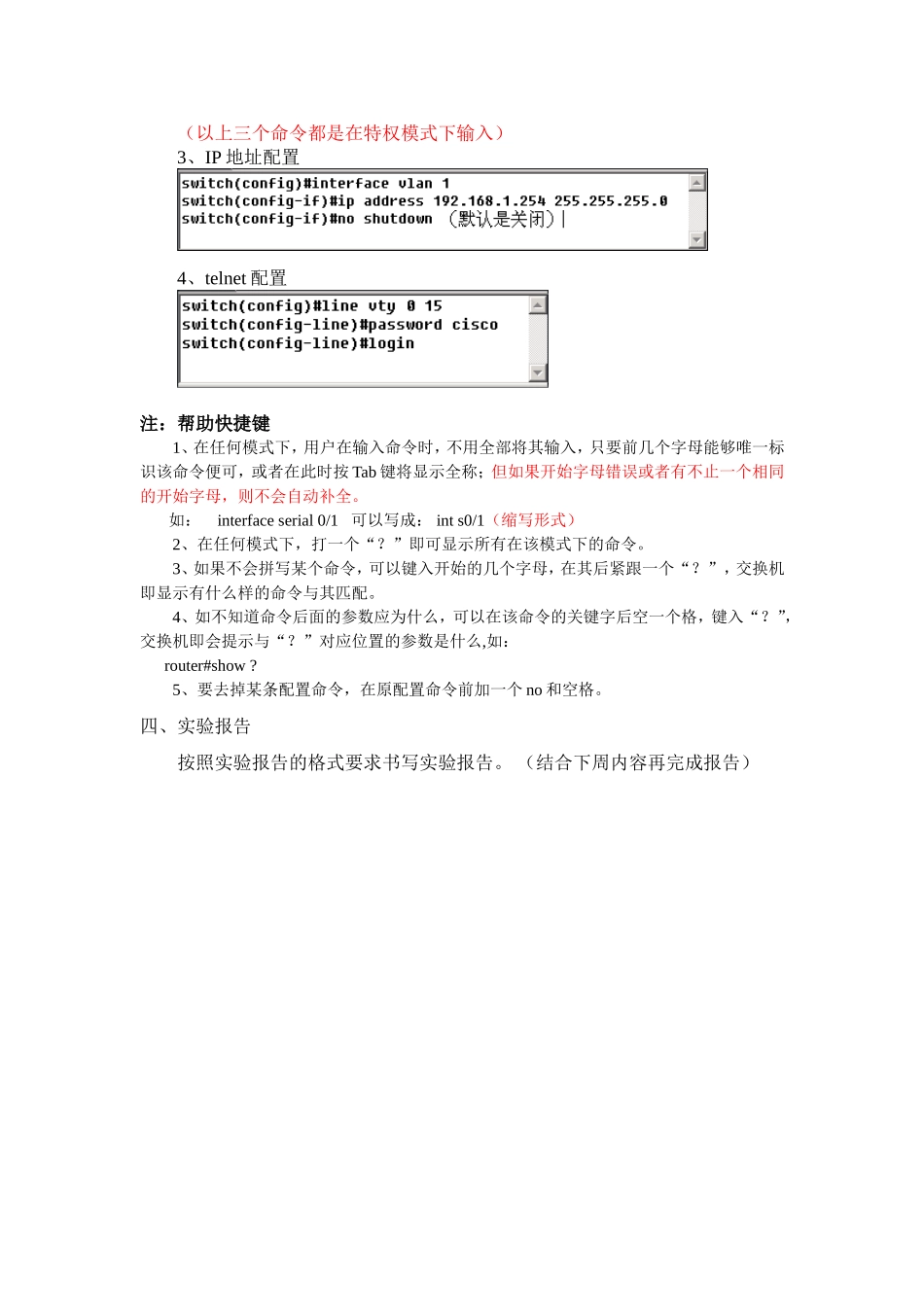

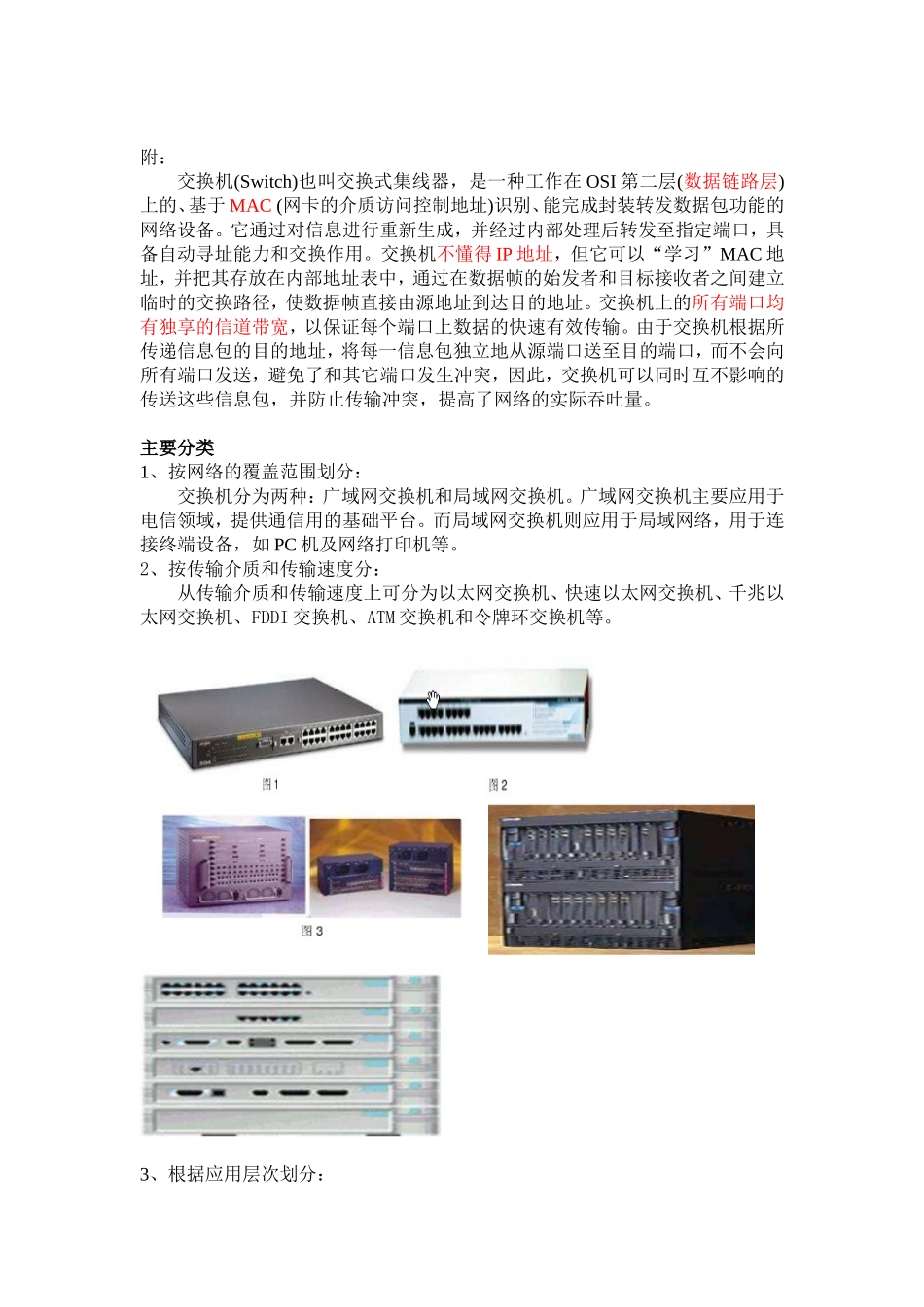

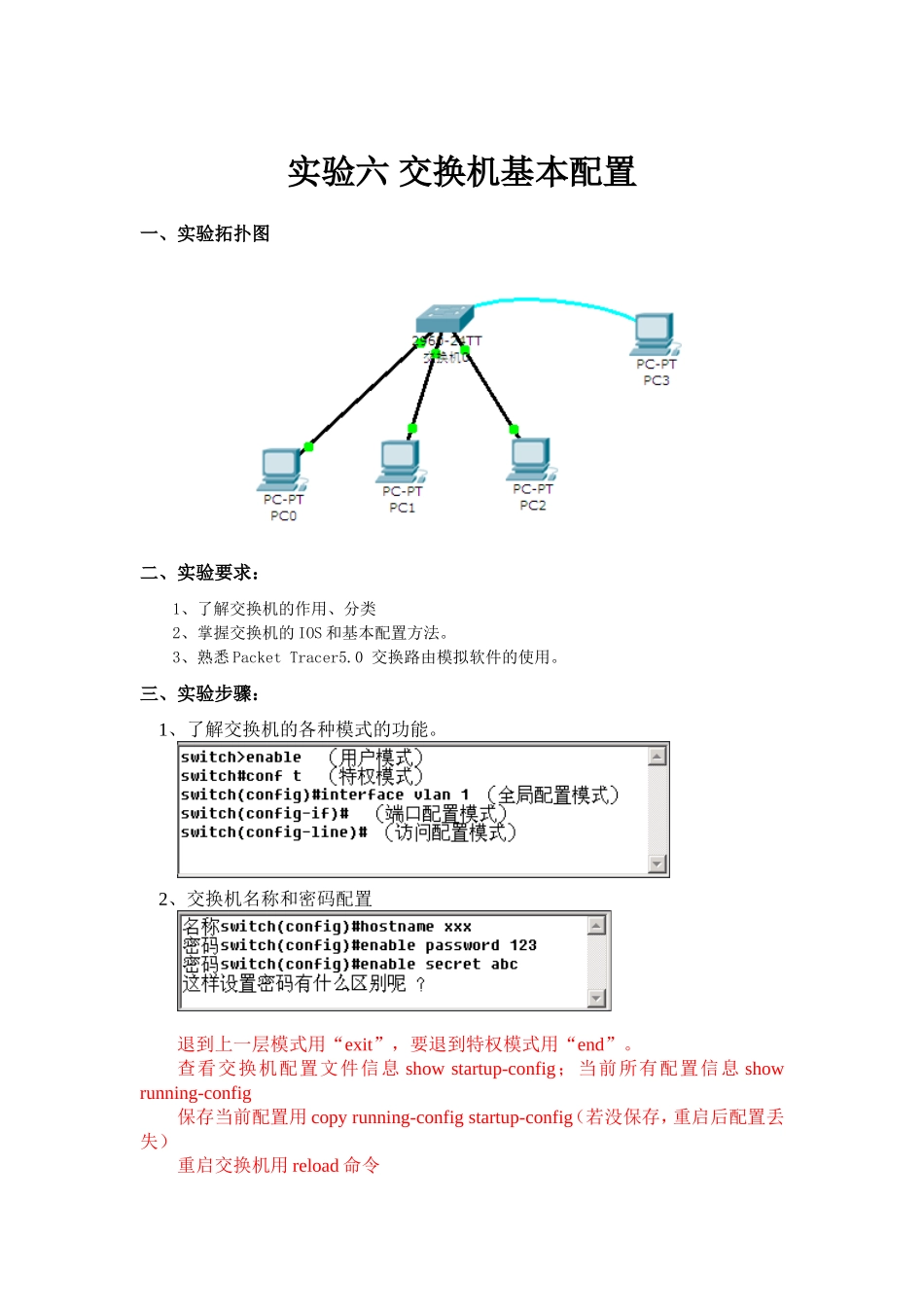

实验六交换机基本配置一、实验拓扑图二、实验要求：1、了解交换机的作用、分类2、掌握交换机的IOS和基本配置方法。3、熟悉PacketTracer5.0交换路由模拟软件的使用。三、实验步骤：1、了解交换机的各种模式的功能。2、交换机名称和密码配置退到上一层模式用“exit”，要退到特权模式用“end”。查看交换机配置文件信息showstartup-config；当前所有配置信息showrunning-config保存当前配置用copyrunning-configstartup-config（若没保存，重启后配置丢失）重启交换机用reload命令（以上三个命令都是在特权模式下输入）3、IP地址配置4、telnet配置注：帮助快捷键1、在任何模式下，用户在输入命令时，不用全部将其输入，只要前几个字母能够唯一标识该命令便可，或者在此时按Tab键将显示全称；但如果开始字母错误或者有不止一个相同的开始字母，则不会自动补全。如：interfaceserial0/1可以写成：ints0/1（缩写形式）2、在任何模式下，打一个“？”即可显示所有在该模式下的命令。3、如果不会拼写某个命令，可以键入开始的几个字母，在其后紧跟一个“？”，交换机即显示有什么样的命令与其匹配。4、如不知道命令后面的参数应为什么，可以在该命令的关键字后空一个格，键入“？”，交换机即会提示与“？”对应位置的参数是什么,如：router#show?5、要去掉某条配置命令，在原配置命令前加一个no和空格。四、实验报告按照实验报告的格式要求书写实验报告。（结合下周内容再完成报告）附：交换机(Switch)也叫交换式集线器，是一种工作在OSI第二层(数据链路层)上的、基于MAC(网卡的介质访问控制地址)识别、能完成封装转发数据包功能的网络设备。它通过对信息进行重新生成，并经过内部处理后转发至指定端口，具备自动寻址能力和交换作用。交换机不懂得IP地址，但它可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。交换机上的所有端口均有独享的信道带宽，以保证每个端口上数据的快速有效传输。由于交换机根据所传递信息包的目的地址，将每一信息包独立地从源端口送至目的端口，而不会向所有端口发送，避免了和其它端口发生冲突，因此，交换机可以同时互不影响的传送这些信息包，并防止传输冲突，提高了网络的实际吞吐量。主要分类1、按网络的覆盖范围划分：交换机分为两种：广域网交换机和局域网交换机。广域网交换机主要应用于电信领域，提供通信用的基础平台。而局域网交换机则应用于局域网络，用于连接终端设备，如PC机及网络打印机等。2、按传输介质和传输速度分：从传输介质和传输速度上可分为以太网交换机、快速以太网交换机、千兆以太网交换机、FDDI交换机、ATM交换机和令牌环交换机等。3、根据应用层次划分：从规模应用上又可分为企业级交换机、校园网级交换机、部门级交换机、工作组交换机和桌面型交换机等。各厂商划分的尺度并不是完全一致的，一般来讲企业级交换机都是机架式，部门级交换机可以是机架式（插槽数较少），也可以是固定配置式，而工作组级交换机为固定配置式（功能较为简单）。另一方面，从应用的规模来看，作为骨干交换机时，支持500个信息点以上大型企业应用的交换机为企业级交换机，支持300个信息点以下中型企业的交换机为部门级交换机，而支持100个信息点以内的交换机为工作组级交换机。4、按交换机的结构划分：交换机大致可分为固定端口交换机和模块化交换机两种结构。固定端口顾名思义就是端口数量是固定的，一般标准的有8口、16口、24口，非标准的杂牌交换机有4口、5口、10口、12口、20口、22口、32口等等。模块化交换机就是可以根据具体需求，任意添加不同数量、不同速率、不同接口类型的模块。5、按网络构成方式分：按照现在复杂的网络构成方式，网络交换机被划分为接入层交换机、汇聚层交换机和核心层交换机。其中，核心层交换机全部采用机箱式模块化设计，已经基本上都设计了与之相配备的1000Base-T模块。接入层支持1000Base-T的以太网交换机基本上是固定端口式交换机，以10/100M端口为主，并且以固定端口或扩展槽方式提供1000Base-T的上联端口。汇聚层1000...
