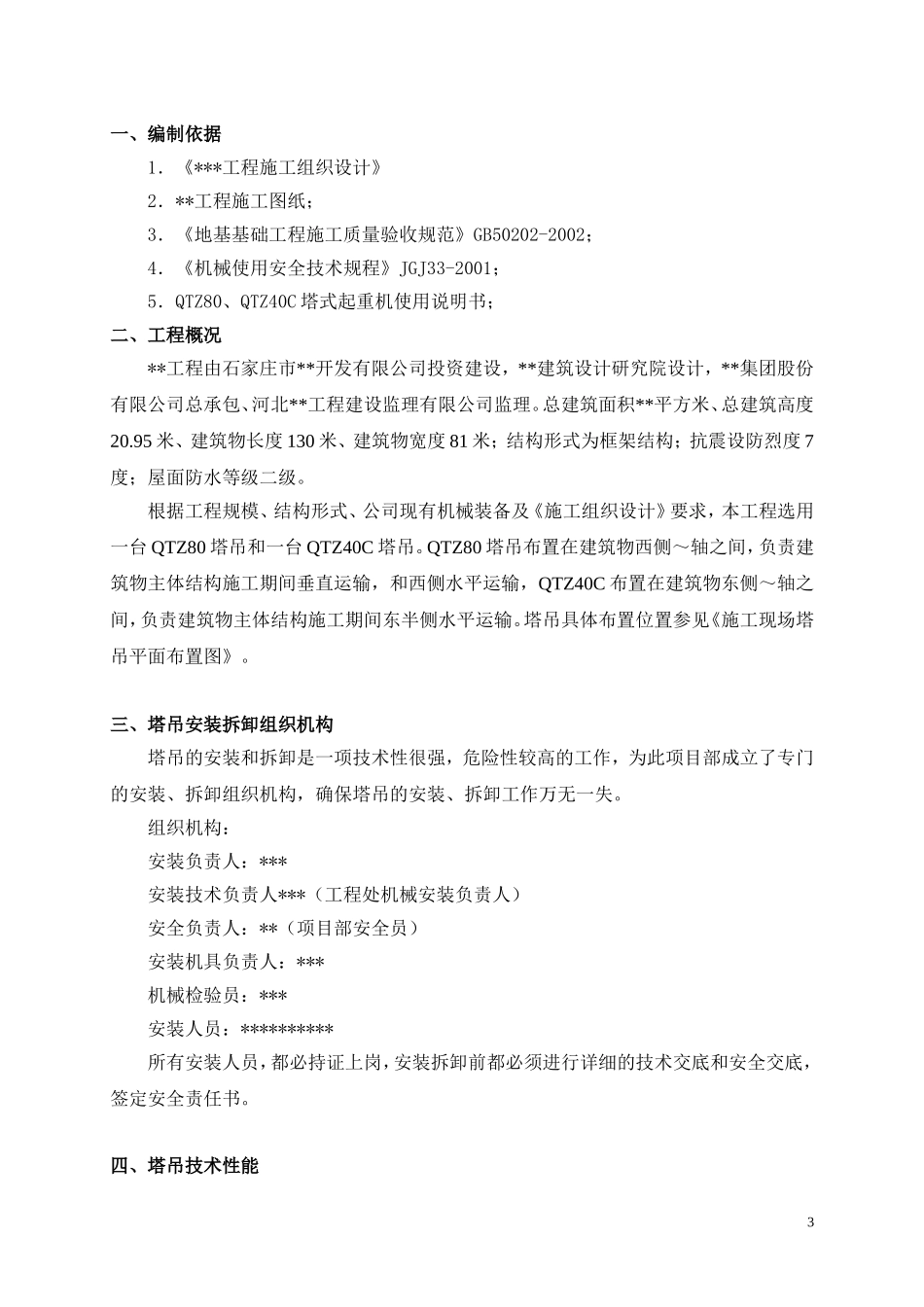

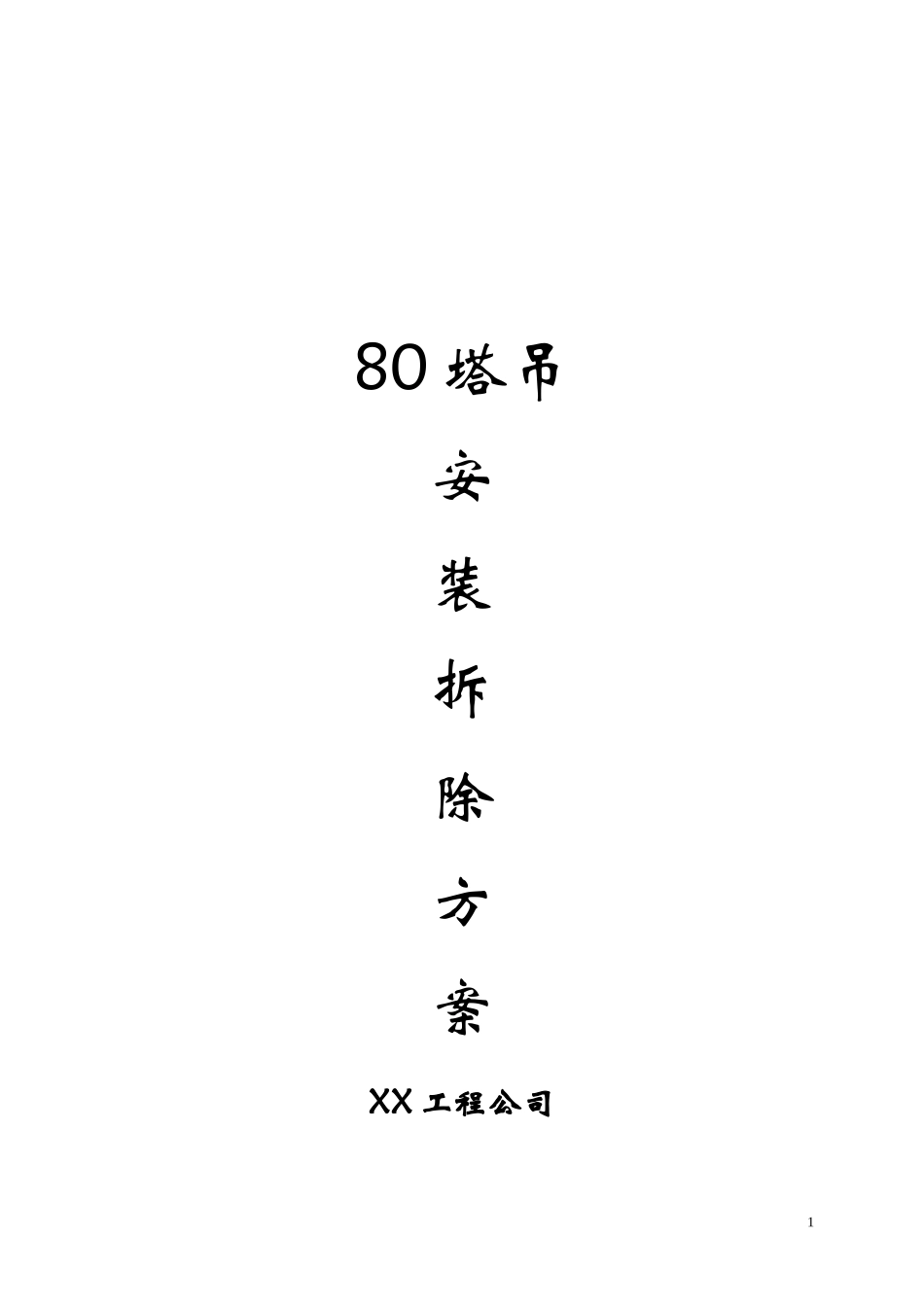

80塔吊安装拆除方案XX工程公司1年月日2一、编制依据1．《***工程施工组织设计》2．**工程施工图纸；3．《地基基础工程施工质量验收规范》GB50202-2002；4．《机械使用安全技术规程》JGJ33-2001；5．QTZ80、QTZ40C塔式起重机使用说明书；二、工程概况**工程由石家庄市**开发有限公司投资建设，**建筑设计研究院设计，**集团股份有限公司总承包、河北**工程建设监理有限公司监理。总建筑面积**平方米、总建筑高度20.95米、建筑物长度130米、建筑物宽度81米；结构形式为框架结构；抗震设防烈度7度；屋面防水等级二级。根据工程规模、结构形式、公司现有机械装备及《施工组织设计》要求，本工程选用一台QTZ80塔吊和一台QTZ40C塔吊。QTZ80塔吊布置在建筑物西侧～轴之间，负责建筑物主体结构施工期间垂直运输，和西侧水平运输，QTZ40C布置在建筑物东侧～轴之间，负责建筑物主体结构施工期间东半侧水平运输。塔吊具体布置位置参见《施工现场塔吊平面布置图》。三、塔吊安装拆卸组织机构塔吊的安装和拆卸是一项技术性很强，危险性较高的工作，为此项目部成立了专门的安装、拆卸组织机构，确保塔吊的安装、拆卸工作万无一失。组织机构：安装负责人：***安装技术负责人***（工程处机械安装负责人）安全负责人：**（项目部安全员）安装机具负责人：***机械检验员：***安装人员：**********所有安装人员，都必持证上岗，安装拆卸前都必须进行详细的技术交底和安全交底，签定安全责任书。四、塔吊技术性能31．QTZ80技术性能表额定起重力矩tm80最大起重量t8工作幅度m2．2～502．2～55起升高度（独立式/附着式/内爬式）45/150/150起升速度m/min5～8.0共6档回转速度r/min0～0.60变幅速度m/min62/31/10顶升速度0.47整机外形尺寸底架m2．5×2．5独立式4545附着式150150吊臂端头至回转中心51.3656.36平衡臂尾部至回转中心13.2913.29续QTZ80技术性能表2.QTZ40C技术性能表机构工作级别起升机构M5回转机构M4牵引机构M4行走机构M3起升高度倍率行走固定附着a=231.132100a=431.13260最大起重量（吨）44其他电机总功率kW44.8(不包括顶升内爬)最大工作风压N/M2250非工作风压800允许工作温度℃-20～+40幅度（米）最大幅度（米）3742最小幅度（米）2起升机构速度倍率24起重量（t）122244速度（m/min）70356.63517.53.3电机型号、功率、转速YZTD225M-4/8/32-15/15/3.5KW-1400/700/135rpm回转机构转速电机型号功率转速0.6rpmYZR132M2-63.7KW908转/分牵引机构速度电机型号功率转速27米/分YZJA112M-62．2KW940转/分行走机构速度电机型号功率转速Y112M-42×4KW1440转/分顶升机构速度电机型号功率转速Y1325-45．5KW1440转/分工作压力18MPa续QTZ40C技术性能表臂长重量（吨）37m6．72342m7．623总功率28．9KW（不包括顶升电机）工作温度-20℃～40℃五、塔吊安装前的准备工作1．技术准备塔吊安装前，由项目技术负责人根据上述编制依据编制塔吊安装、使用、拆卸等作业方法、质量要求和安全技术措施，经分公司技术负责人审批后，作为安装、使用、拆卸、日常维护等作业技术方案。同时组织全体相关人员认真学习塔吊使用说明书及施工方案。2．人员配备项目部向工程处申请安排取得建设行政主管部门颁发的拆装资质证书的专业队伍，5所有参加塔吊安装、拆卸及操作人员都必须经过专业训练，并取得相应资格证书，持证上岗。安装、拆卸过程中安排技术负责人和安全员现场监护。3．吊装机械及相关工具准备12吨汽车吊一辆、12寸活动扳手4～6把、塔吊专用标准节螺丝扳手4－6把、撬杠4～6根、Ф8长1米千斤2根、Ф15.5长3米、6米千斤各4根、塔吊专用M16×100螺丝若干套，10#铁丝4米、50米长的粗尼龙绳一根、2.5KG手锤2～4把、8KG大锤两把、工具箱3只、对讲机4只。4．施工现场及基础准备确定塔吊位置时，应考虑塔机作业时，起重臂作3600全回转的空间应无障碍物与高压电线；同时需考虑塔机顶升或下降时，无论是施工前或施工完毕后，起重臂和平衡臂所经过的空间都不应有空中障碍物。4．1现场准备：了解现场布局及土质情况，清理现场障碍物，查看、安排汽车塔吊进出路线、标准件、起重臂等塔吊配件临时安放位置；塔身周围50米范围内设置警戒线，...
