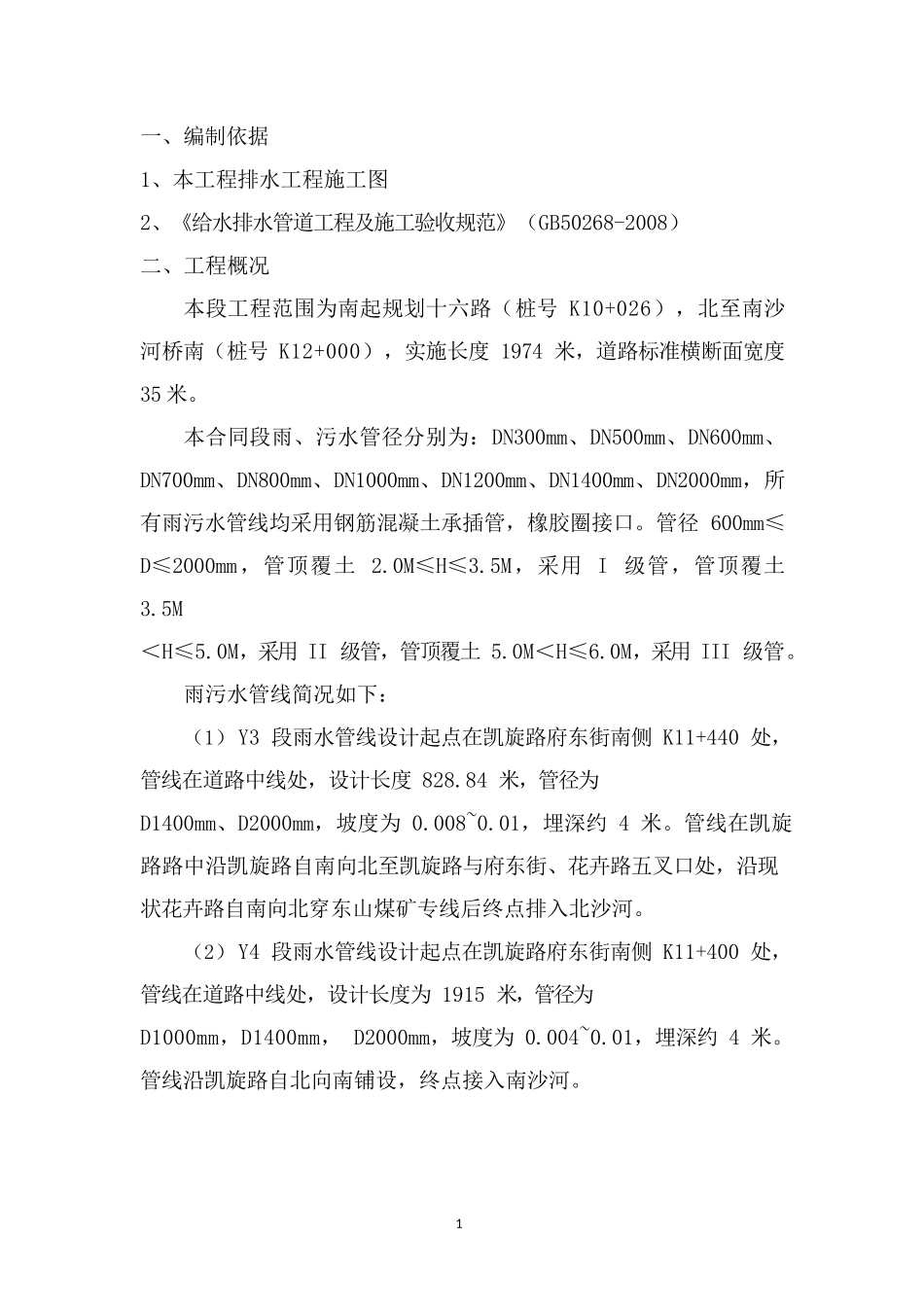

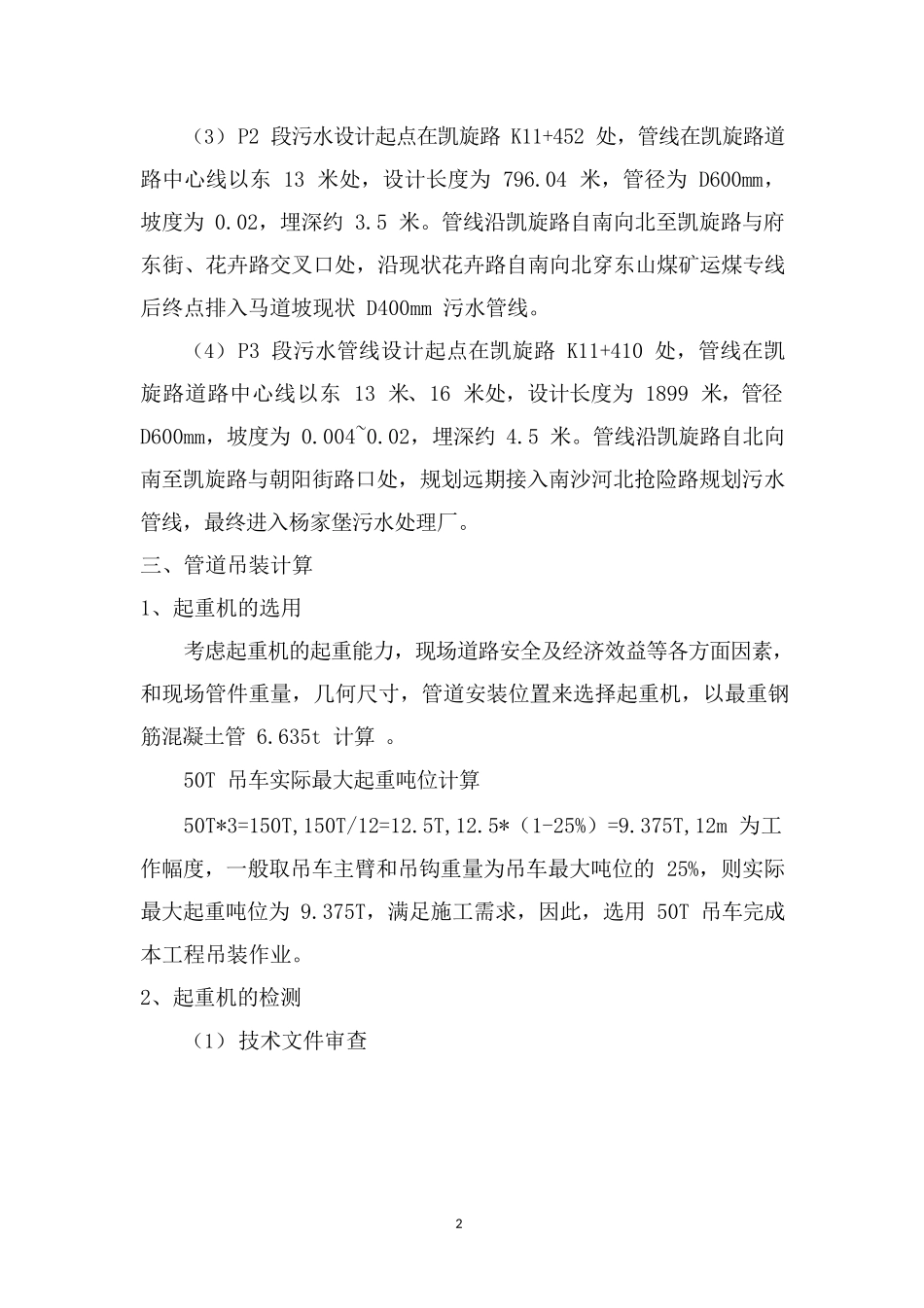

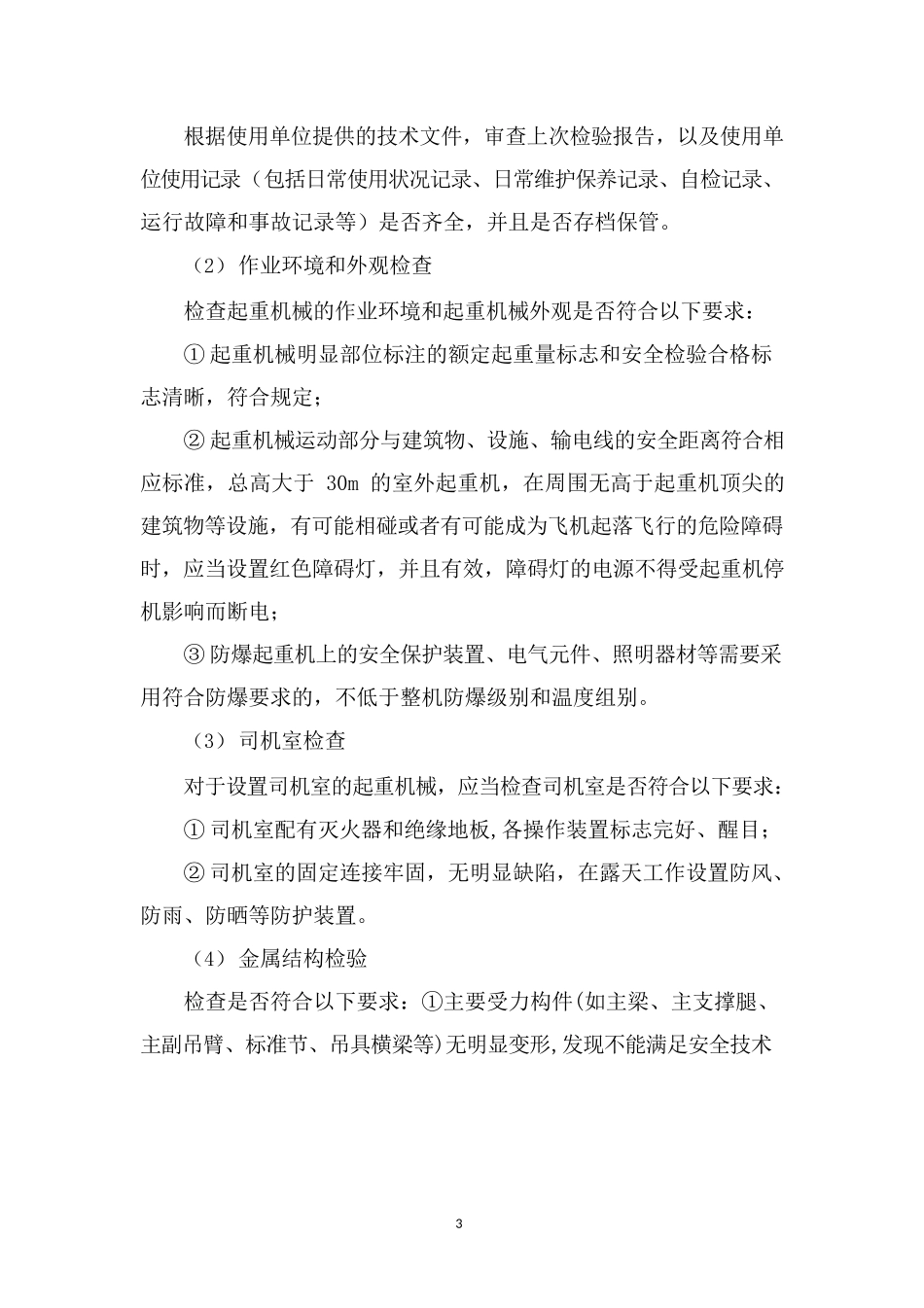

1一、编制依据1、本工程排水工程施工图2、《给水排水管道工程及施工验收规范》（GB50268-2008）二、工程概况本段工程范围为南起规划十六路（桩号K10+026），北至南沙河桥南（桩号K12+000），实施长度1974米，道路标准横断面宽度35米。本合同段雨、污水管径分别为：DN300mm、DN500mm、DN600mm、DN700mm、DN800mm、DN1000mm、DN1200mm、DN1400mm、DN2000mm，所有雨污水管线均采用钢筋混凝土承插管，橡胶圈接口。管径600mm≤D≤2000mm，管顶覆土2.0M≤H≤3.5M，采用I级管，管顶覆土3.5M＜H≤5.0M，采用II级管，管顶覆土5.0M＜H≤6.0M，采用III级管。雨污水管线简况如下：（1）Y3段雨水管线设计起点在凯旋路府东街南侧K11+440处，管线在道路中线处，设计长度828.84米，管径为D1400mm、D2000mm，坡度为0.008~0.01，埋深约4米。管线在凯旋路路中沿凯旋路自南向北至凯旋路与府东街、花卉路五叉口处，沿现状花卉路自南向北穿东山煤矿专线后终点排入北沙河。（2）Y4段雨水管线设计起点在凯旋路府东街南侧K11+400处，管线在道路中线处，设计长度为1915米，管径为D1000mm，D1400mm，D2000mm，坡度为0.004~0.01，埋深约4米。管线沿凯旋路自北向南铺设，终点接入南沙河。2（3）P2段污水设计起点在凯旋路K11+452处，管线在凯旋路道路中心线以东13米处，设计长度为796.04米，管径为D600mm，坡度为0.02，埋深约3.5米。管线沿凯旋路自南向北至凯旋路与府东街、花卉路交叉口处，沿现状花卉路自南向北穿东山煤矿运煤专线后终点排入马道坡现状D400mm污水管线。（4）P3段污水管线设计起点在凯旋路K11+410处，管线在凯旋路道路中心线以东13米、16米处，设计长度为1899米，管径D600mm，坡度为0.004~0.02，埋深约4.5米。管线沿凯旋路自北向南至凯旋路与朝阳街路口处，规划远期接入南沙河北抢险路规划污水管线，最终进入杨家堡污水处理厂。三、管道吊装计算1、起重机的选用考虑起重机的起重能力，现场道路安全及经济效益等各方面因素，和现场管件重量，几何尺寸，管道安装位置来选择起重机，以最重钢筋混凝土管6.635t计算。50T吊车实际最大起重吨位计算50T*3=150T,150T/12=12.5T,12.5*（1-25%）=9.375T,12m为工作幅度，一般取吊车主臂和吊钩重量为吊车最大吨位的25%，则实际最大起重吨位为9.375T，满足施工需求，因此，选用50T吊车完成本工程吊装作业。2、起重机的检测（1）技术文件审查3根据使用单位提供的技术文件，审查上次检验报告，以及使用单位使用记录（包括日常使用状况记录、日常维护保养记录、自检记录、运行故障和事故记录等）是否齐全，并且是否存档保管。（2）作业环境和外观检查检查起重机械的作业环境和起重机械外观是否符合以下要求：①起重机械明显部位标注的额定起重量标志和安全检验合格标志清晰，符合规定；②起重机械运动部分与建筑物、设施、输电线的安全距离符合相应标准，总高大于30m的室外起重机，在周围无高于起重机顶尖的建筑物等设施，有可能相碰或者有可能成为飞机起落飞行的危险障碍时，应当设置红色障碍灯，并且有效，障碍灯的电源不得受起重机停机影响而断电；③防爆起重机上的安全保护装置、电气元件、照明器材等需要采用符合防爆要求的，不低于整机防爆级别和温度组别。（3）司机室检查对于设置司机室的起重机械，应当检查司机室是否符合以下要求：①司机室配有灭火器和绝缘地板,各操作装置标志完好、醒目；②司机室的固定连接牢固，无明显缺陷，在露天工作设置防风、防雨、防晒等防护装置。（4）金属结构检验检查是否符合以下要求：①主要受力构件(如主梁、主支撑腿、主副吊臂、标准节、吊具横梁等)无明显变形,发现不能满足安全技术4规范及其相应标准等要求时，应当予以报废；②金属结构的连接焊缝无明显可见的焊接缺陷，螺栓和销轴等连接无松动，无缺件、损坏等缺陷；③箱型起重臂(伸缩式)侧向单面调整间隙符合相关标准的规定，必要时进行测量。（5）主要零部件检查对起重机械的主要零部件（包括吊具、钢丝绳、滑轮、开式齿轮、车轮、卷筒、环链等），除按照相关安全技术规范及其相应标准检查是否磨损、变形、缺损，并且判断是否达到报废要求外，对吊具、钢丝绳、滑轮、...
