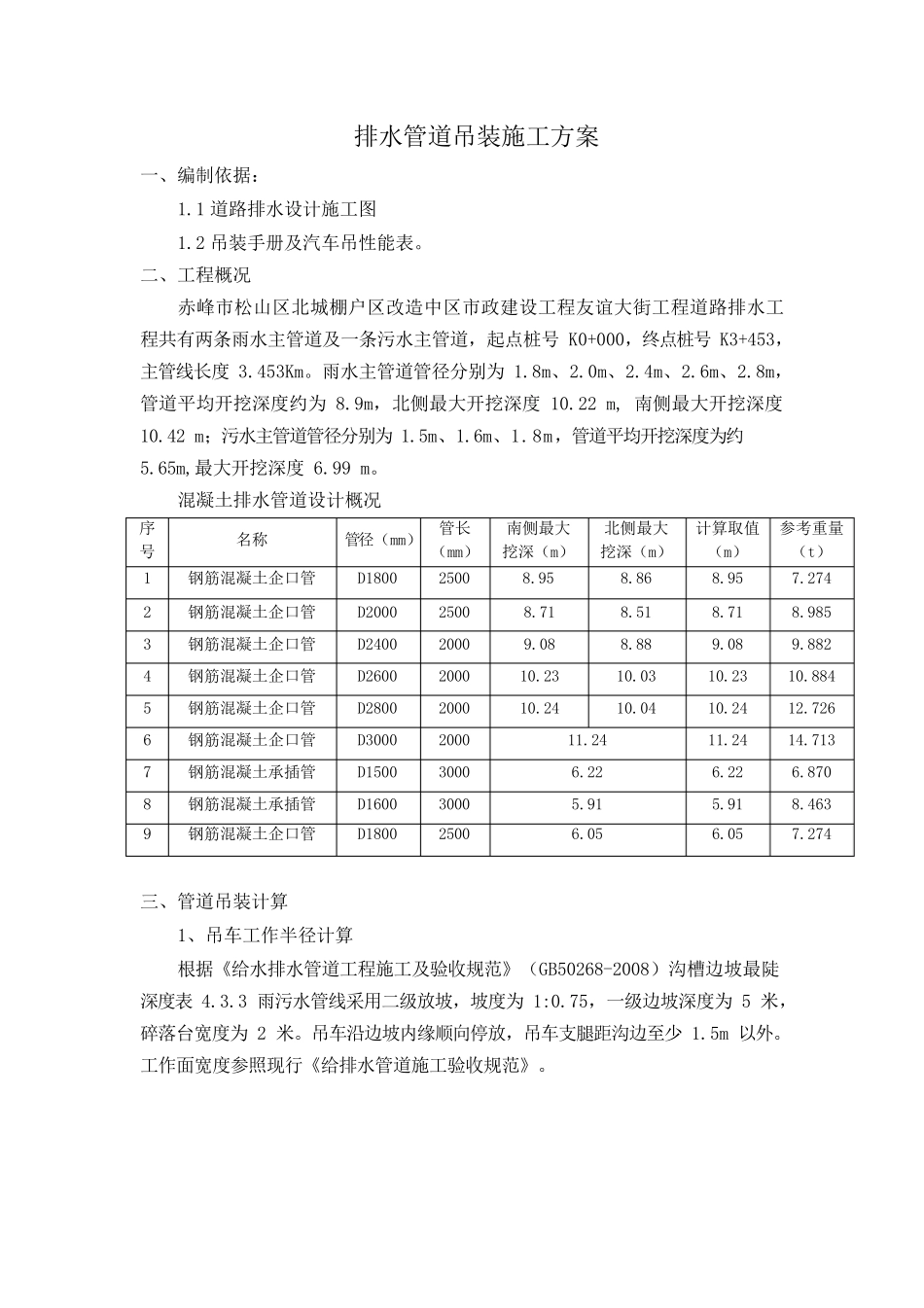

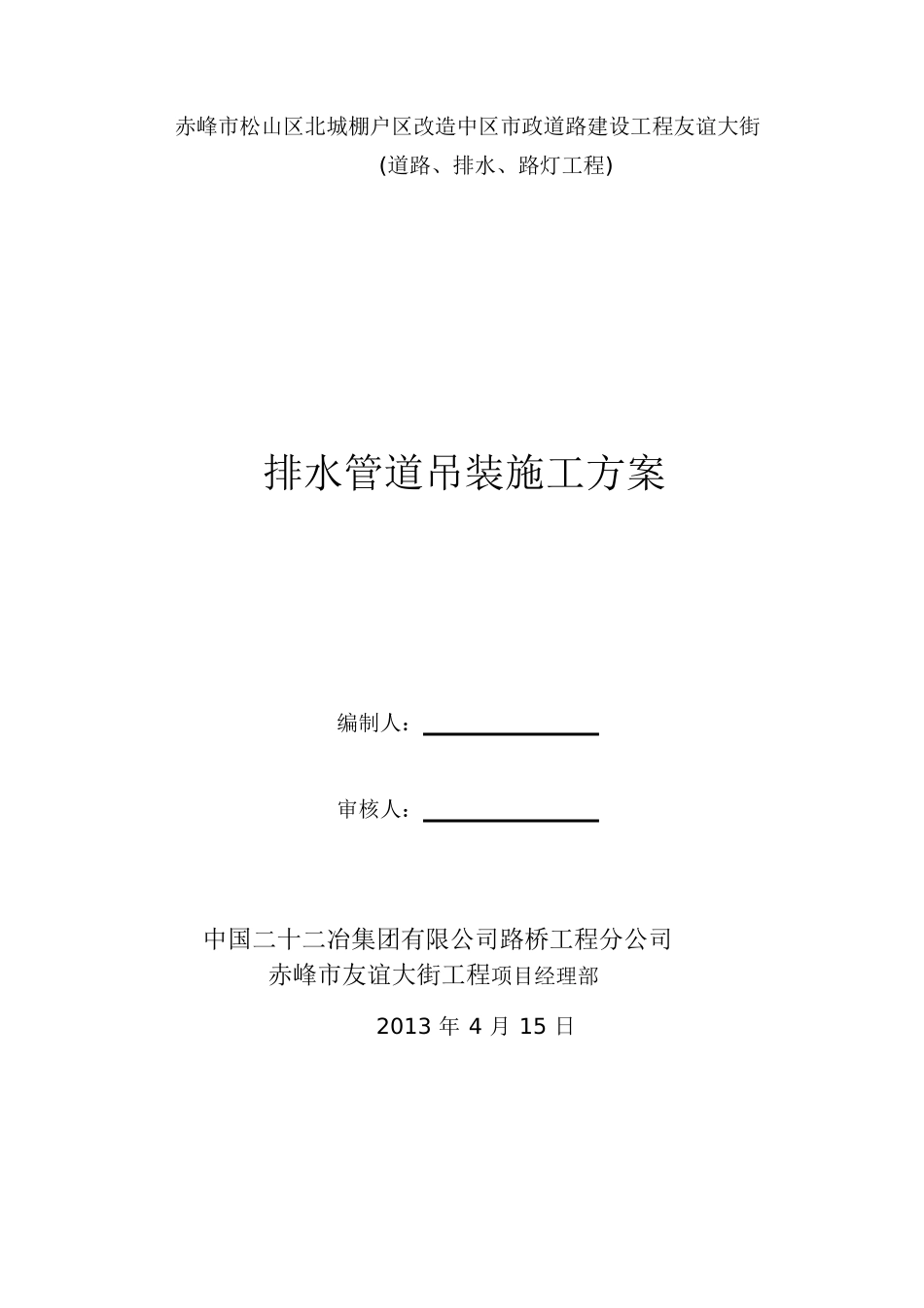

赤峰市松山区北城棚户区改造中区市政道路建设工程友谊大街(道路、排水、路灯工程)排水管道吊装施工方案编制人：审核人：中国二十二冶集团有限公司路桥工程分公司赤峰市友谊大街工程项目经理部2013年4月15日专项工程施工方案报审表工程名称：赤峰市松山区北城棚户区改造中区市政道路建设工程友谊大街工程编号：003致内蒙古华虹建设监理有限公司（监理单位）我方已根据施工合同的有关规定完成了赤峰市松山区北城棚户区改造中区市政道路建设工程友谊大街排水管道吊装施工方案的编制，并经我项目技术负责人审查批准，请予以审查。附件：赤峰市松山区北城棚户区改造中区市政道路建设工程友谊大街排水管道吊装施工方案承包单位（章）：中国二十二冶集团有限公司项目经理：日期：专业监理工程师审核意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：排水管道吊装施工方案一、编制依据：1.1道路排水设计施工图1.2吊装手册及汽车吊性能表。二、工程概况赤峰市松山区北城棚户区改造中区市政建设工程友谊大街工程道路排水工程共有两条雨水主管道及一条污水主管道，起点桩号K0+000，终点桩号K3+453，主管线长度3.453Km。雨水主管道管径分别为1.8m、2.0m、2.4m、2.6m、2.8m，管道平均开挖深度约为8.9m，北侧最大开挖深度10.22m,南侧最大开挖深度10.42m；污水主管道管径分别为1.5m、1.6m、1.8m，管道平均开挖深度为约5.65m,最大开挖深度6.99m。混凝土排水管道设计概况序号名称管径（mm）管长（mm）南侧最大挖深（m）北侧最大挖深（m）计算取值（m）参考重量（t）1钢筋混凝土企口管D180025008.958.868.957.2742钢筋混凝土企口管D200025008.718.518.718.9853钢筋混凝土企口管D240020009.088.889.089.8824钢筋混凝土企口管D2600200010.2310.0310.2310.8845钢筋混凝土企口管D2800200010.2410.0410.2412.7266钢筋混凝土企口管D3000200011.2411.2414.7137钢筋混凝土承插管D150030006.226.226.8708钢筋混凝土承插管D160030005.915.918.4639钢筋混凝土企口管D180025006.056.057.274三、管道吊装计算1、吊车工作半径计算根据《给水排水管道工程施工及验收规范》（GB50268-2008）沟槽边坡最陡深度表4.3.3雨污水管线采用二级放坡，坡度为1:0.75，一级边坡深度为5米，碎落台宽度为2米。吊车沿边坡内缘顺向停放，吊车支腿距沟边至少1.5m以外。工作面宽度参照现行《给排水管道施工验收规范》。管道外径D0（mm）管道一侧工作面宽度b1（mm）混凝土类管道金属类、化学建材类管道1000
