倒车雷达测试及评价试验规范

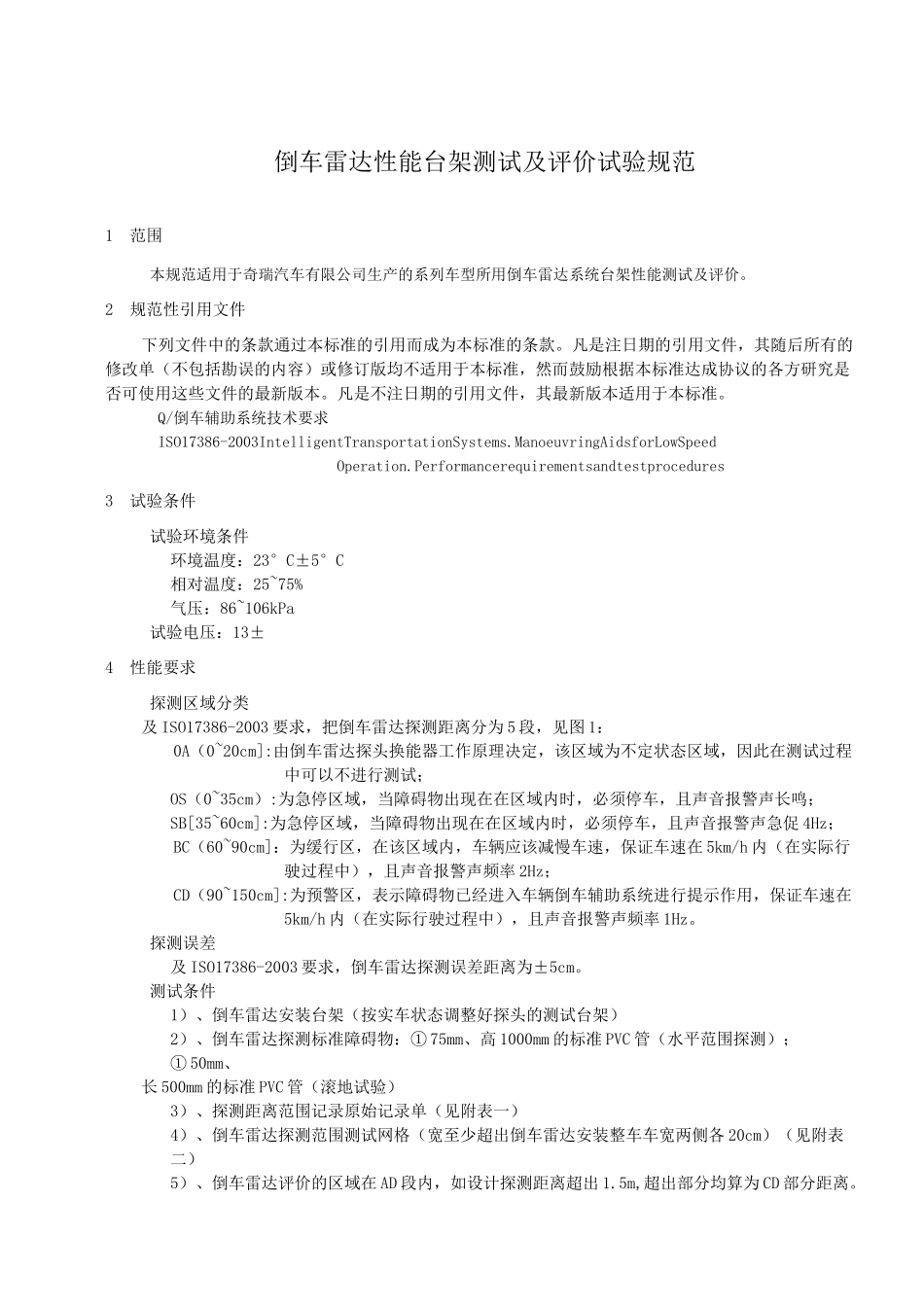

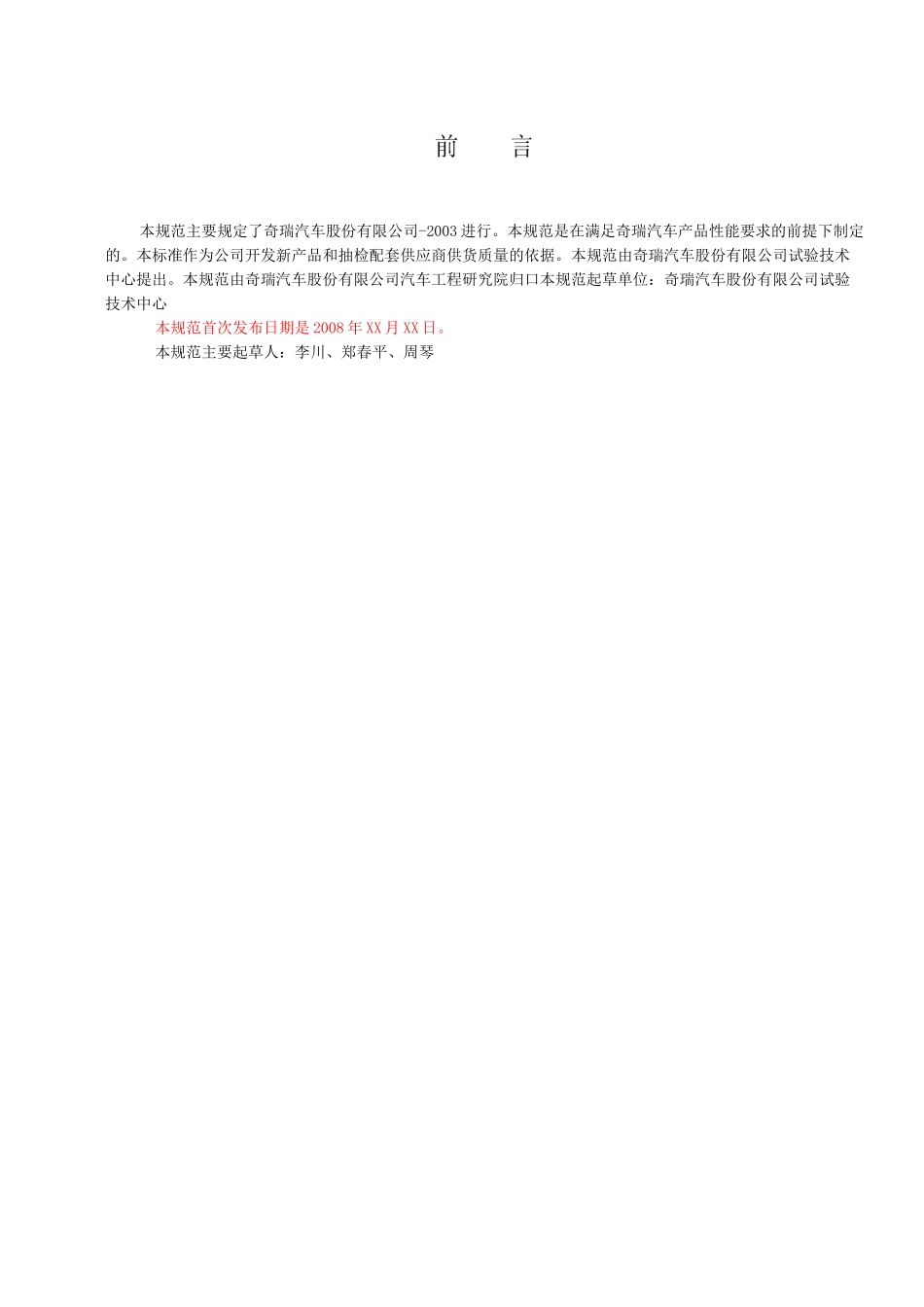

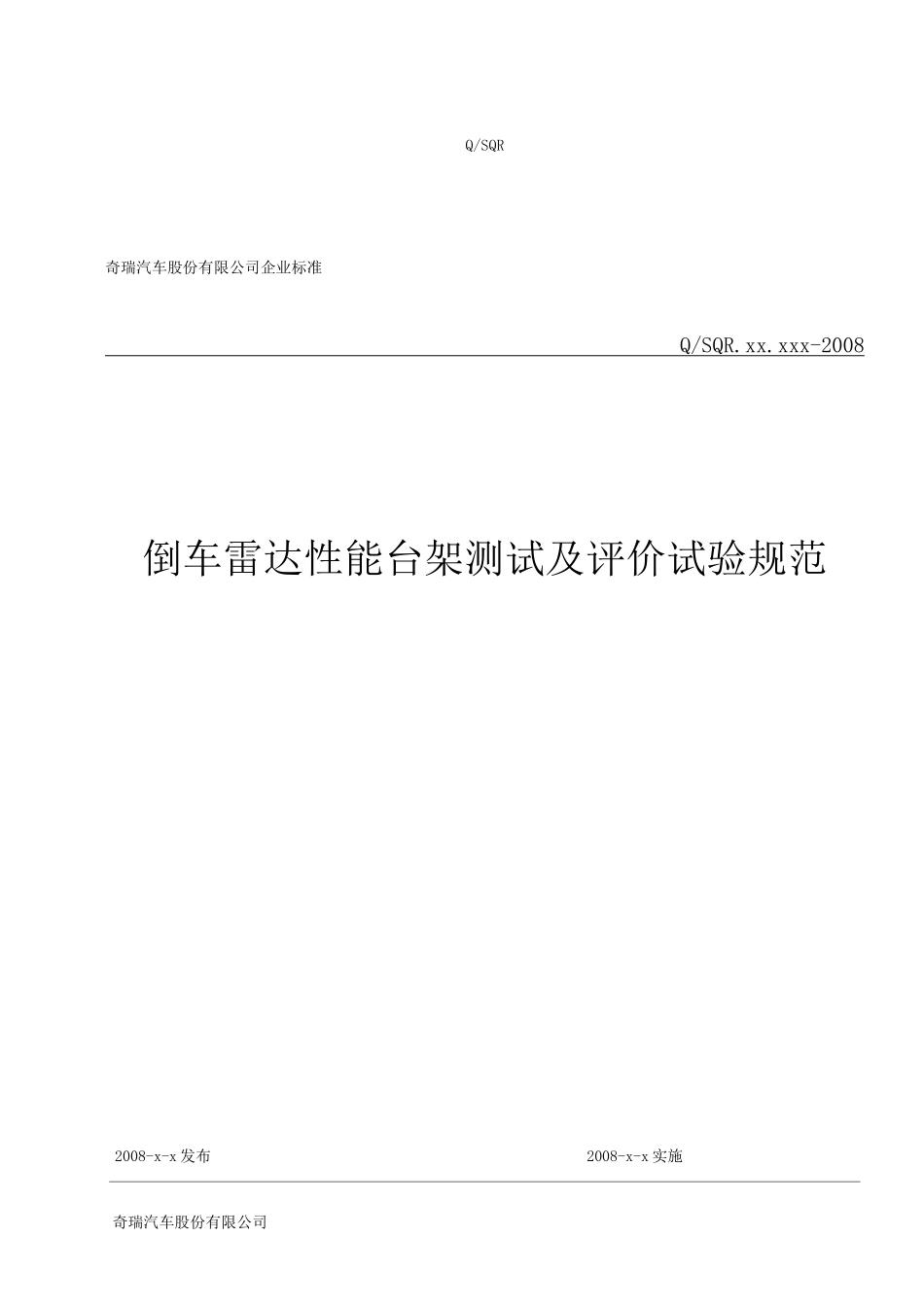

Q/SQR奇瑞汽车股份有限公司企业标准Q/SQR.xx.xxx-2008倒车雷达性能台架测试及评价试验规范2008-x-x 发布2008-x-x 实施奇瑞汽车股份有限公司本规范主要规定了奇瑞汽车股份有限公司-2003 进行。本规范是在满足奇瑞汽车产品性能要求的前提下制定的。本标准作为公司开发新产品和抽检配套供应商供货质量的依据。本规范由奇瑞汽车股份有限公司试验技术中心提出。本规范由奇瑞汽车股份有限公司汽车工程研究院归口本规范起草单位：奇瑞汽车股份有限公司试验技术中心本规范首次发布日期是 2008 年 XX 月 XX 日。本规范主要起草人：李川、郑春平、周琴倒车雷达性能台架测试及评价试验规范1范围本规范适用于奇瑞汽车有限公司生产的系列车型所用倒车雷达系统台架性能测试及评价。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。Q/倒车辅助系统技术要求ISO17386-2003IntelligentTransportationSystems.ManoeuvringAidsforLowSpeedOperation.Performancerequirementsandtestprocedures3试验条件试验环境条件环境温度：23°C±5°C相对温度：25~75%气压：86~106kPa试验电压：13±4性能要求探测区域分类及 ISO17386-2003 要求，把倒车雷达探测距离分为 5 段，见图 1：0A（0~20cm]:由倒车雷达探头换能器工作原理决定，该区域为不定状态区域，因此在测试过程中可以不进行测试；OS（0~35cm）:为急停区域，当障碍物出现在在区域内时，必须停车，且声音报警声长鸣；SB[35~60cm]:为急停区域，当障碍物出现在在区域内时，必须停车，且声音报警声急促 4Hz；BC（60~90cm]：为缓行区，在该区域内，车辆应该减慢车速，保证车速在 5km/h 内（在实际行驶过程中），且声音报警声频率 2Hz；CD（90~150cm]:为预警区，表示障碍物已经进入车辆倒车辅助系统进行提示作用，保证车速在5km/h 内（在实际行驶过程中），且声音报警声频率 1Hz。探测误差及 ISO17386-2003 要求，倒车雷达探测误差距离为±5cm。测试条件1）、倒车雷达安装台架（按实车状态调整好探头的测试台架）2）、倒车雷达探测标准障碍物：① 75mm、高 1000mm 的标准 PVC 管（水平范围探测）；① 50mm、长 500mm 的标准 PVC 管（滚地试验）3）、探测...
