电站预防性试验方案

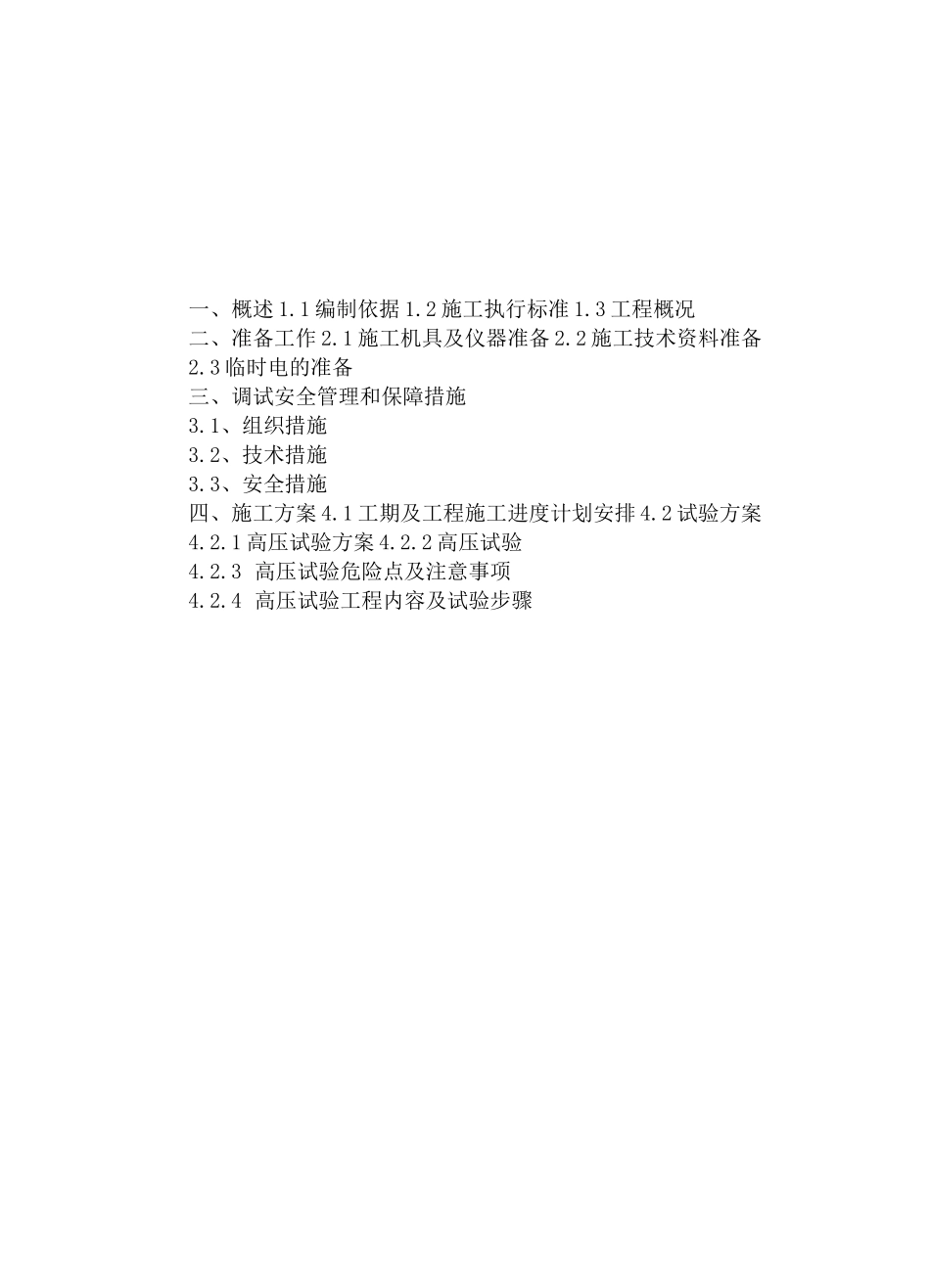

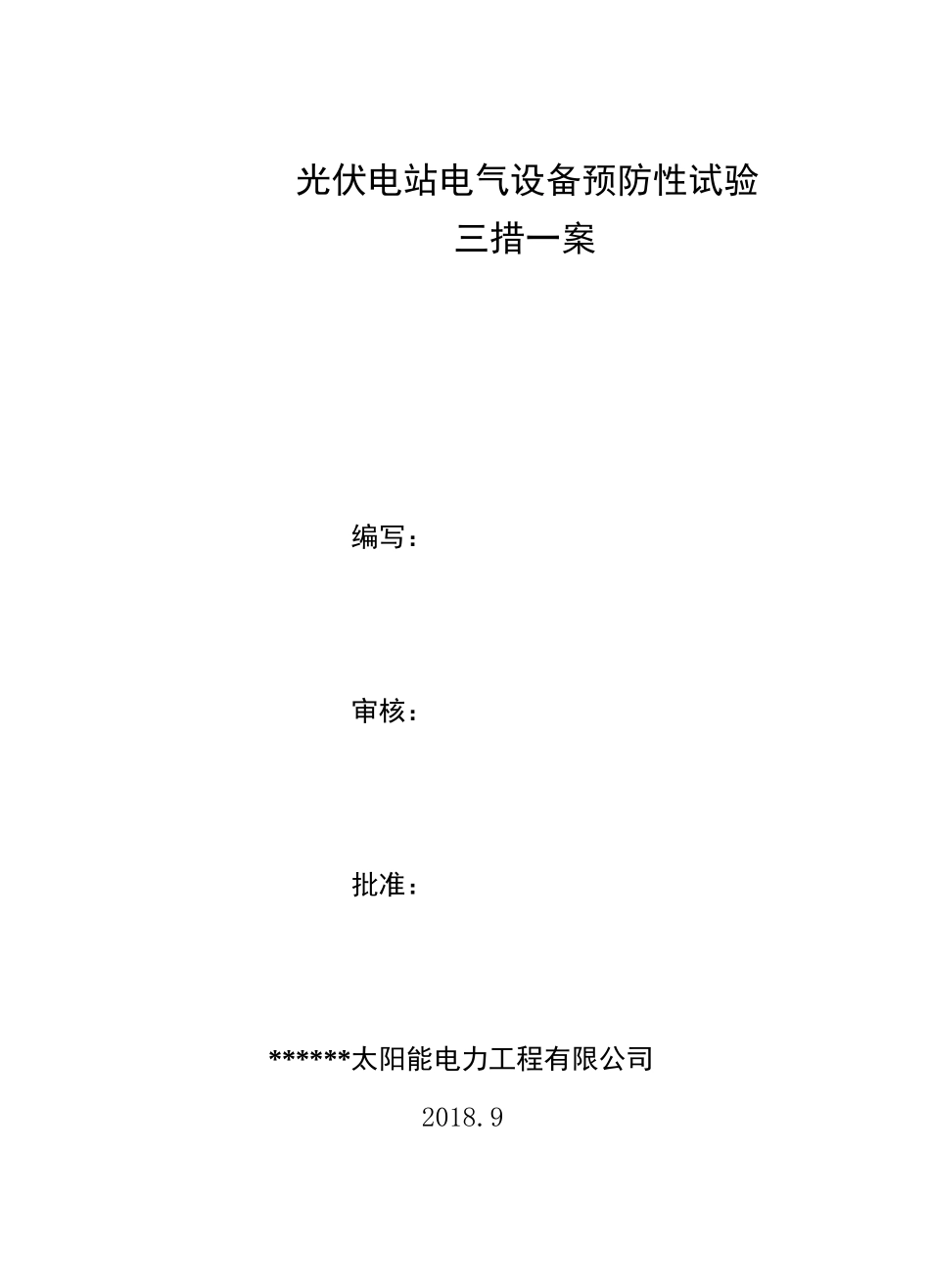

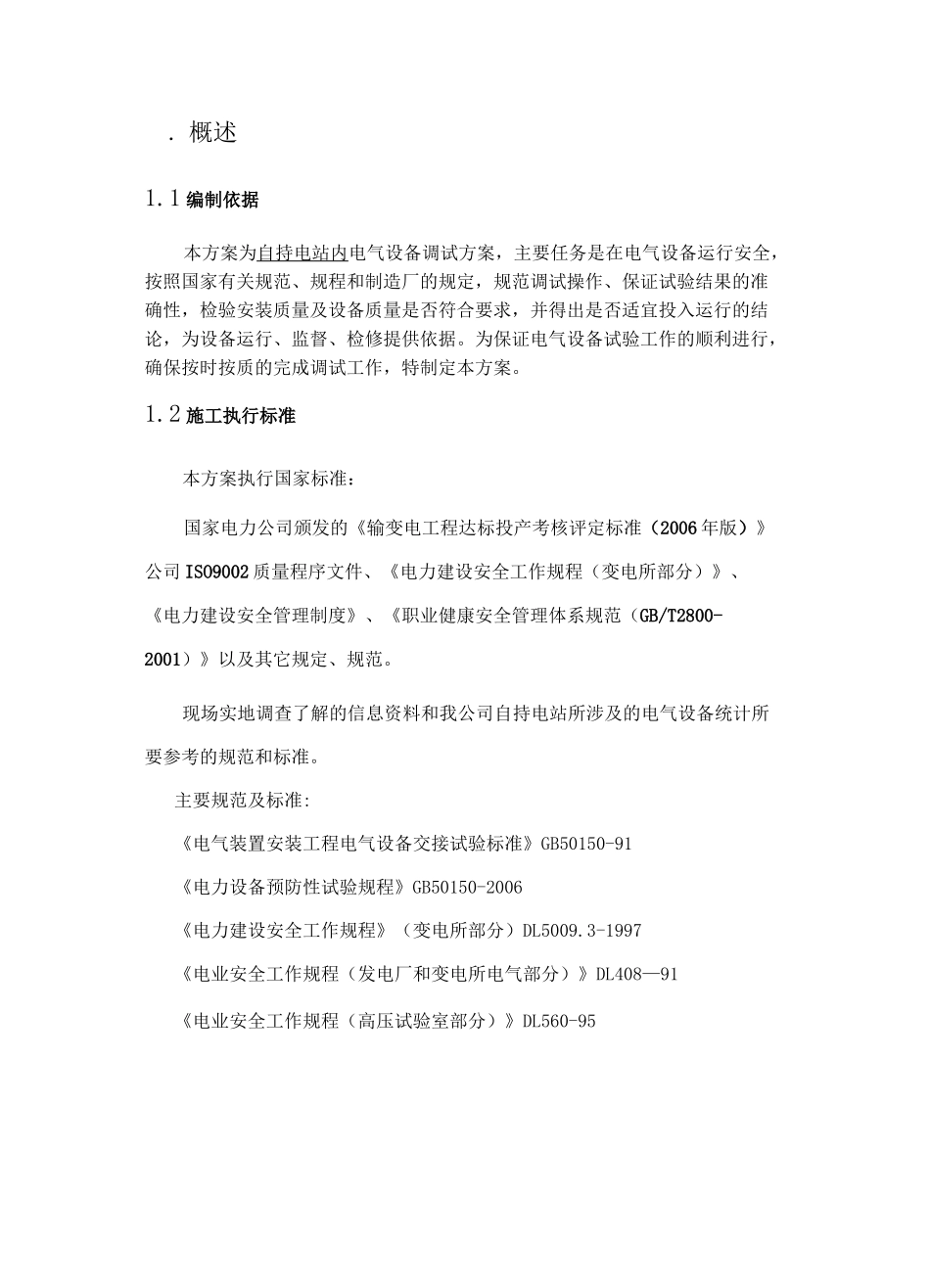

光伏电站电气设备预防性试验三措一案编写：审核：批准：******太阳能电力工程有限公司2018.9一、概述 1.1 编制依据 1.2 施工执行标准 1.3 工程概况二、准备工作 2.1 施工机具及仪器准备 2.2 施工技术资料准备2.3 临时电的准备三、调试安全管理和保障措施3.1、组织措施3.2、技术措施3.3、安全措施四、施工方案 4.1 工期及工程施工进度计划安排 4.2 试验方案4.2.1 高压试验方案 4.2.2 高压试验4.2.3 高压试验危险点及注意事项4.2.4 高压试验工程内容及试验步骤．概述1.1 编制依据本方案为自持电站内电气设备调试方案，主要任务是在电气设备运行安全，按照国家有关规范、规程和制造厂的规定，规范调试操作、保证试验结果的准确性，检验安装质量及设备质量是否符合要求，并得出是否适宜投入运行的结论，为设备运行、监督、检修提供依据。为保证电气设备试验工作的顺利进行，确保按时按质的完成调试工作，特制定本方案。1.2 施工执行标准本方案执行国家标准：国家电力公司颁发的《输变电工程达标投产考核评定标准（2006 年版）》公司 ISO9002 质量程序文件、《电力建设安全工作规程（变电所部分）》、《电力建设安全管理制度》、《职业健康安全管理体系规范（GB/T2800-2001）》以及其它规定、规范。现场实地调查了解的信息资料和我公司自持电站所涉及的电气设备统计所要参考的规范和标准。主要规范及标准:《电气装置安装工程电气设备交接试验标准》GB50150-91《电力设备预防性试验规程》GB50150-2006《电力建设安全工作规程》（变电所部分）DL5009.3-1997《电业安全工作规程（发电厂和变电所电气部分）》DL408—91《电业安全工作规程（高压试验室部分）》DL560-951.3 工程概况本工程所涉及电气设备主要有 35kV 变压器、干式站用变，接地变压器,35kV 开关柜，箱变及 SVG 系统，35kV 进线为电缆进线。二.准备工作2.1 施工机具及仪器准备序号品名型号/规格适用阶段高压试验1兆欧表 2500V2介质损耗测试仪3高压发生器4变压器直流电阻测试仪5变压器变比测试仪6全自动伏安试验装置7回路电阻测试仪8咼压开关综合测试仪10接地导通测试仪11变压器极性测试仪12直流咼压发生器13油浸式试验变压器14串联谐振试验装置15带漏电保护的电源轴2.2 施工技术资料准备1）在施工前首先由项目经理部组织人员对站内、站外环境情况进行详细调查，核对新、旧图纸保护功能是否有改动、图纸是否符合现场实际，并在征得设计部门的同意下对施工图进...
