数字电路设计霓虹灯

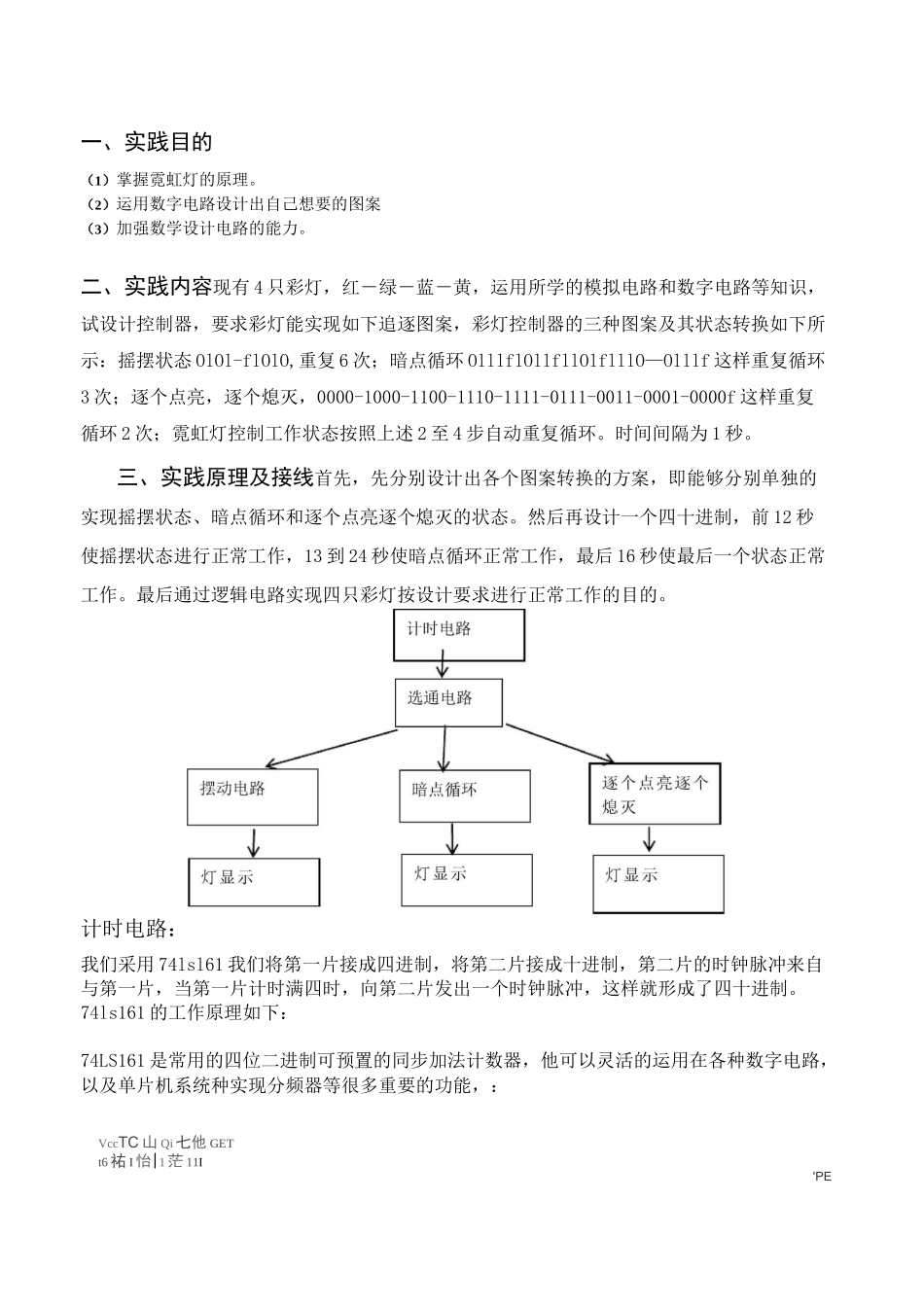

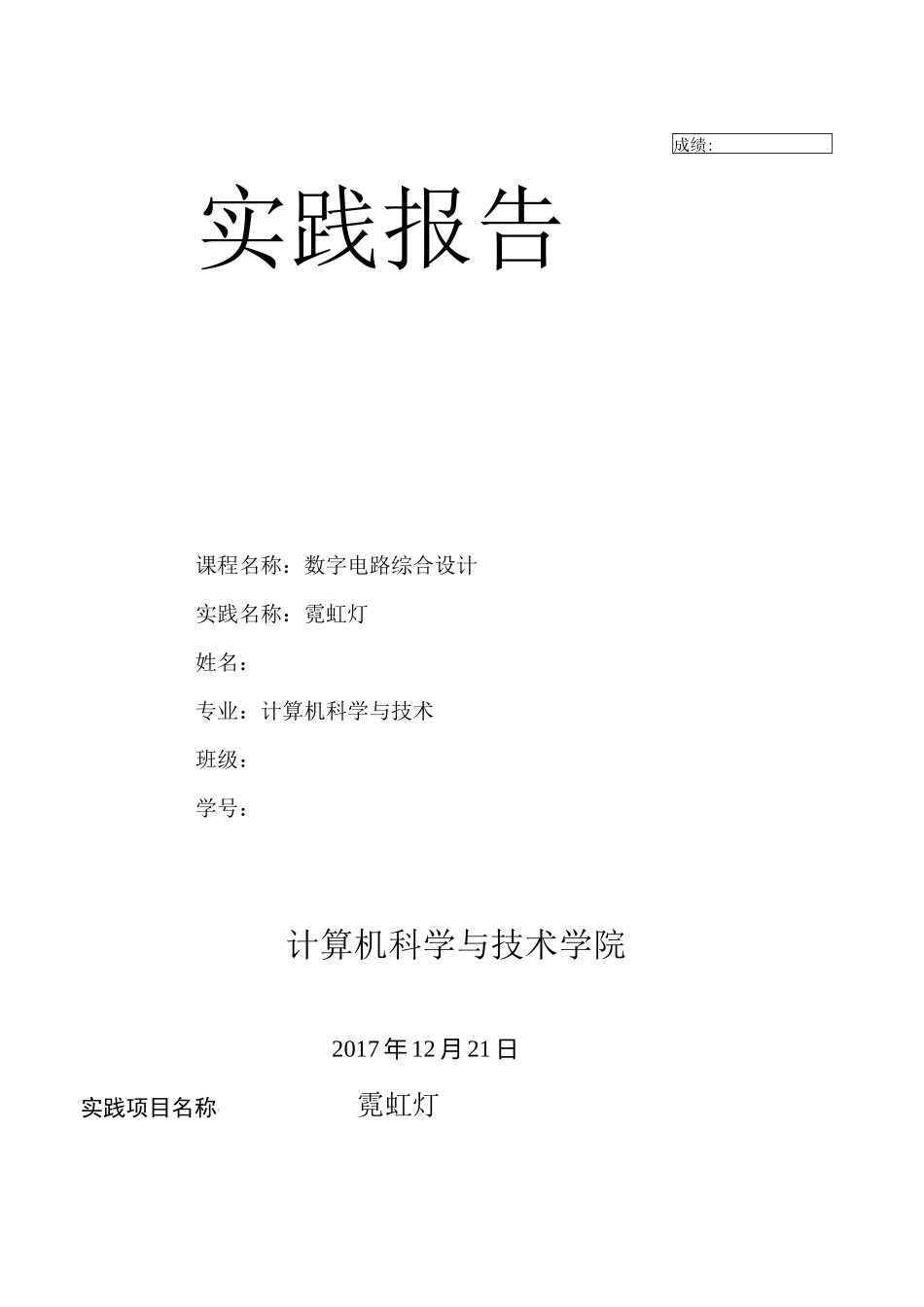

成绩:实践报告课程名称：数字电路综合设计实践名称：霓虹灯姓名：专业：计算机科学与技术班级：学号：计算机科学与技术学院2017 年 12 月 21 日实践项目名称：霓虹灯一、实践目的（1）掌握霓虹灯的原理。（2）运用数字电路设计出自己想要的图案（3）加强数学设计电路的能力。二、实践内容现有 4 只彩灯，红－绿－蓝－黄，运用所学的模拟电路和数字电路等知识，试设计控制器，要求彩灯能实现如下追逐图案，彩灯控制器的三种图案及其状态转换如下所示：摇摆状态 OlOl-flOlO,重复 6 次；暗点循环 OlllflOllfllOlflllO—Olllf 这样重复循环3 次；逐个点亮，逐个熄灭，0000-1000-1100-1110-1111-0111-0011-0001-0000f 这样重复循环 2 次；霓虹灯控制工作状态按照上述 2 至 4 步自动重复循环。时间间隔为 1 秒。三、实践原理及接线首先，先分别设计出各个图案转换的方案，即能够分别单独的实现摇摆状态、暗点循环和逐个点亮逐个熄灭的状态。然后再设计一个四十进制，前 12 秒使摇摆状态进行正常工作，13 到 24 秒使暗点循环正常工作，最后 16 秒使最后一个状态正常工作。最后通过逻辑电路实现四只彩灯按设计要求进行正常工作的目的。计时电路：我们采用 74lsl61 我们将第一片接成四进制，将第二片接成十进制，第二片的时钟脉冲来自与第一片，当第一片计时满四时，向第二片发出一个时钟脉冲，这样就形成了四十进制。74ls161 的工作原理如下：74LS161 是常用的四位二进制可预置的同步加法计数器，他可以灵活的运用在各种数字电路，以及单片机系统种实现分频器等很多重要的功能，：VccTC 山 Qi 七他 GETt6 祐 I 怡|1 茫 11I'PE而 F"7HILLLAJL±lLI■RCPP0片 P2PjCEPGMD74ls161 引脚图管脚图介绍：时钟 CP 和四个数据输入端 P0~P3清零/MR使能 CEP，CET置数 PE数据输出端 Q0~Q3以及进位输出 TC.(TC=Q0・Q1・Q2・Q3・CET)输入输出CRCPLDEPETD3D2D1D0 。。Q1Q00①①①①①①①①00001T0①①dcbadcba1T10①①①①①Q3Q2Q1Qo1T1①0①①①①Q3Q2Q1Qo1T111①①①①状态码加 1哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告31如上图，用 74LS161 制作一个四进制计...
