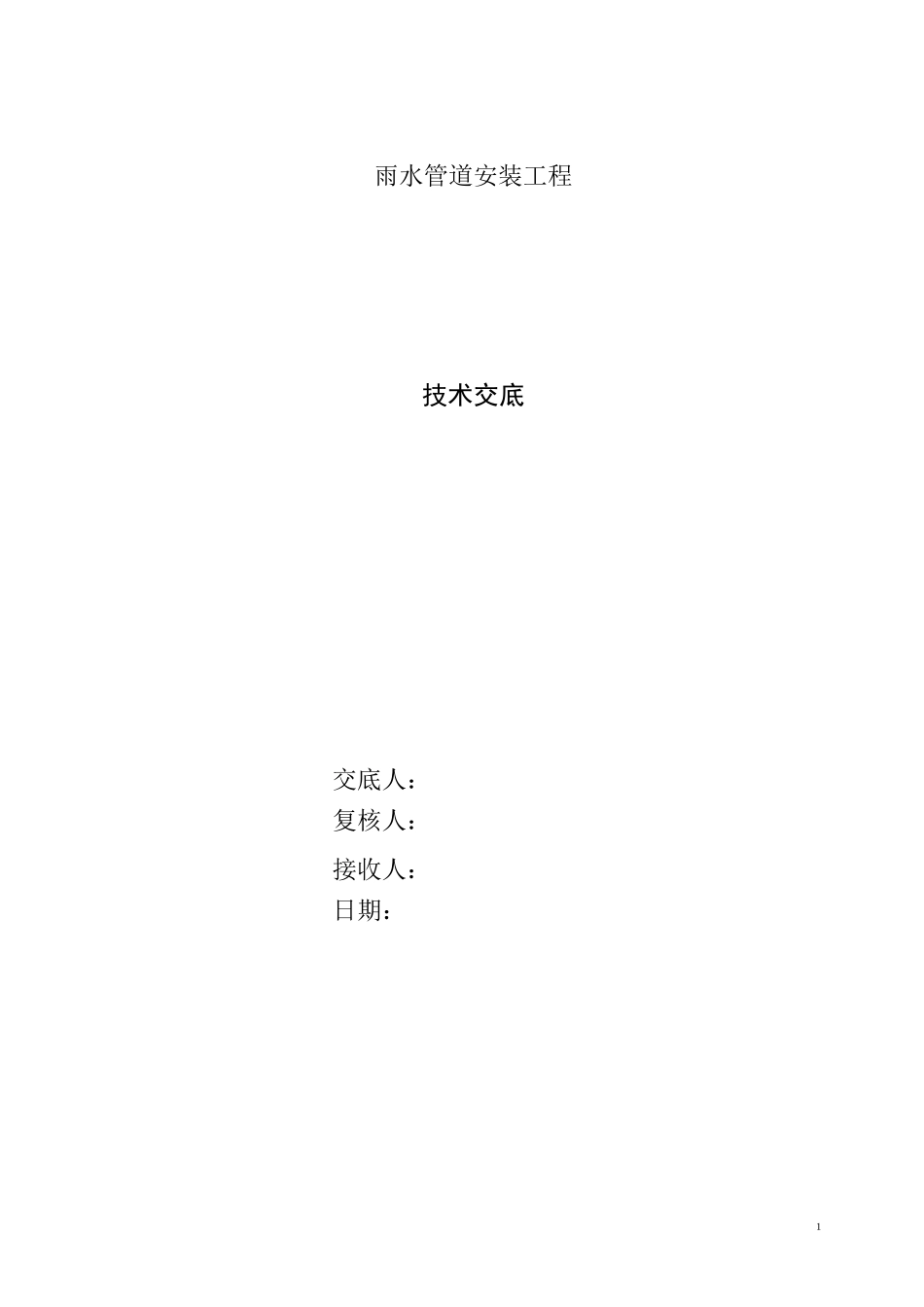

1雨水管道安装工程技术交底交底人：复核人：接收人：日期：2技术交底记录工程名称交底部位钢肋混凝土官道安装施工单位交底人交底日期2013 年月曰接收人：复核人操作人员：技术父底内容及要求：一、目的为了规范钢筋混凝土管施工程序，严格控制施工过程，切实抓好施工质量，特对各工序施工制定如下施工技术交底，请严格遵照执行
二、适用范围本交底书适用于工程工程中管径d600〜1000mm 的排水管线及雨水口连接管

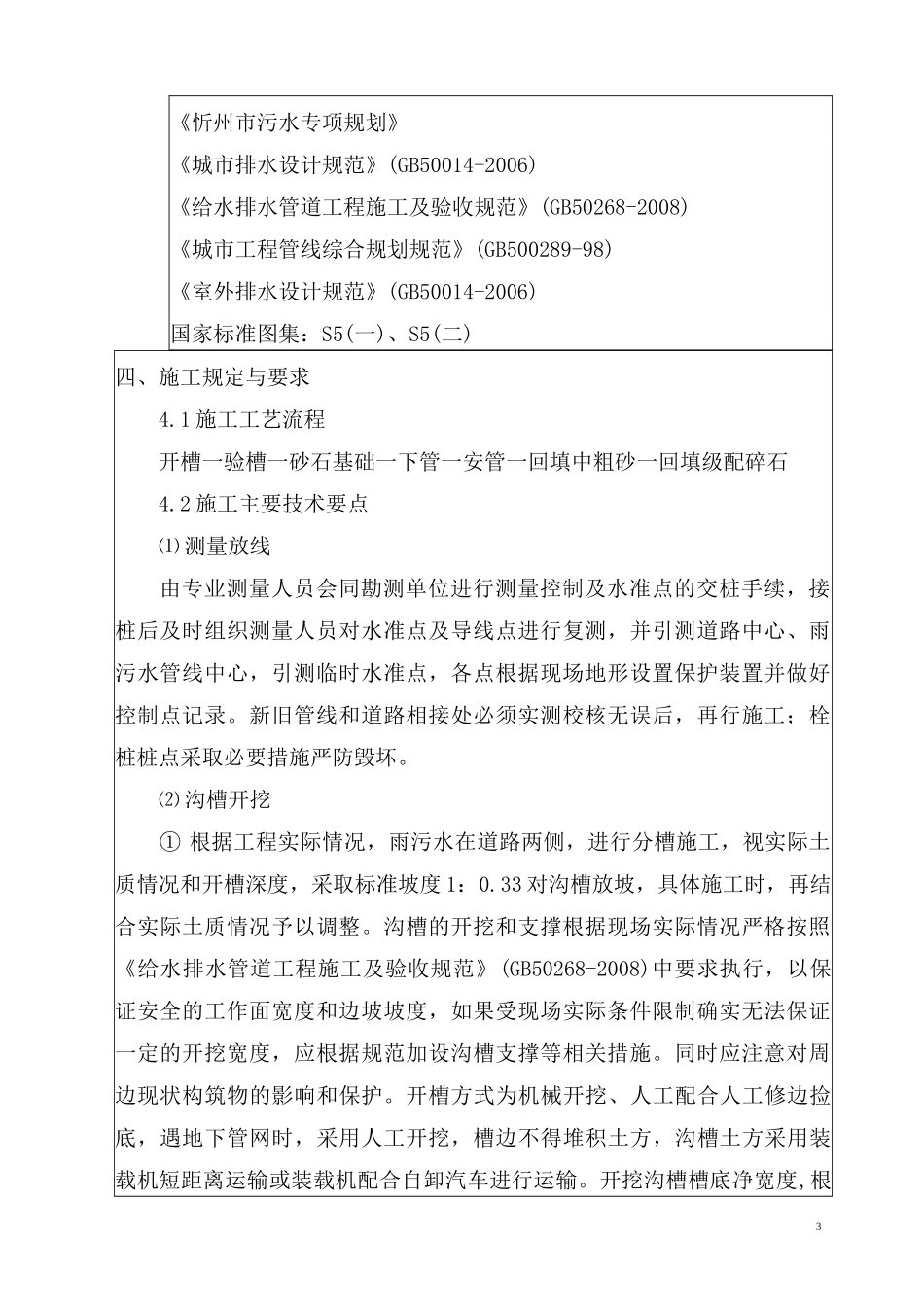

采用钢筋混凝土平口管（II级）；雨水口连接管采用 d300 钢筋砼管（II 级）；三、依据《工程施工图设计》《忻州市雨水规划》3《忻州市污水专项规划》《城市排水设计规范》(GB50014-2006)《给水排水管道工程施工及验收规范》(GB50268-2008)《城市工程管线综合规划规范》(GB500289-98)《室外排水设计规范》(GB50014-2006)国家标准图集：S5(一)、S5(二)四、施工规定与要求4
1 施工工艺流程开槽一验槽一砂石基础一下管一安管一回填中粗砂一回填级配碎石4
2 施工主要技术要点⑴ 测量放线由专业测量人员会同勘测单位进行测量控制及水准点的交桩手续，接桩后及时组织测量人员对水准点及导线点进行复测，并引测道路中心、雨污水管线中心，引测临时水准点，各点根据现场地形设置保护装置并做好控制点记录
新旧管线和道路相接处必须实测校核无误后，再行施工；栓桩桩点采取必要措施严防毁坏
⑵ 沟槽开挖① 根据工程实际情况，雨污水在道路两侧，进行分槽施工，视实际土质情况和开槽深度，采取标准坡度 1：0
33 对沟槽放坡，具体施工时，再结合实际土质情况予以调整
沟槽的开挖和支撑根据现场实际情况严格按照《给水排水管道工程施工及验收规范》(GB50268-2008)中要求执行，以保证安全的工作面宽度和边坡坡度，如果受现场实际条件限制确实无法保证一定的开挖宽度，应根据规范加设沟槽
