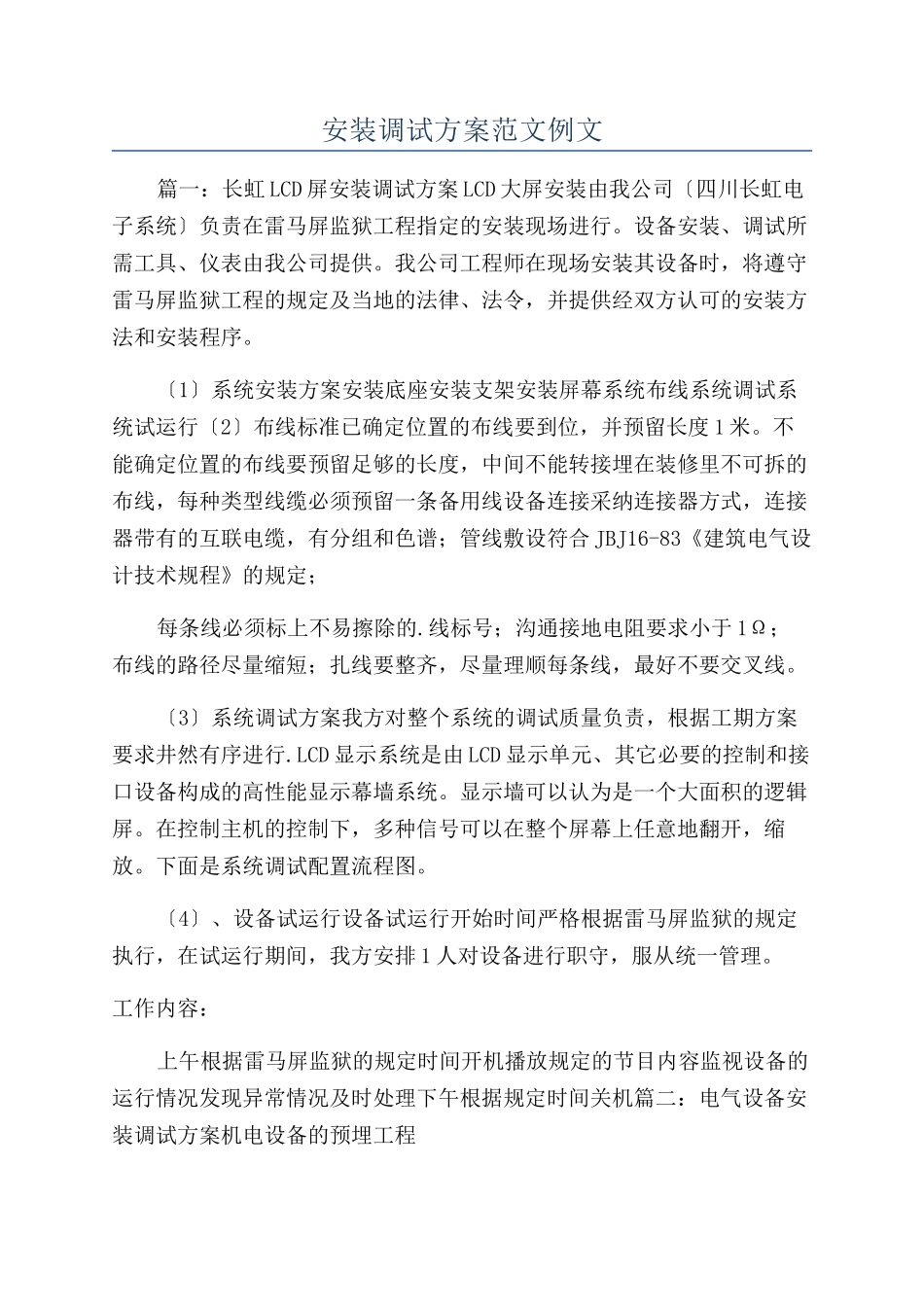

安装调试方案范文例文篇一：长虹 LCD 屏安装调试方案 LCD 大屏安装由我公司〔四川长虹电子系统〕负责在雷马屏监狱工程指定的安装现场进行。设备安装、调试所需工具、仪表由我公司提供。我公司工程师在现场安装其设备时，将遵守雷马屏监狱工程的规定及当地的法律、法令，并提供经双方认可的安装方法和安装程序。〔1〕系统安装方案安装底座安装支架安装屏幕系统布线系统调试系统试运行〔2〕布线标准已确定位置的布线要到位，并预留长度 1 米。不能确定位置的布线要预留足够的长度，中间不能转接埋在装修里不可拆的布线，每种类型线缆必须预留一条备用线设备连接采纳连接器方式，连接器带有的互联电缆，有分组和色谱；管线敷设符合 JBJ16-83《建筑电气设计技术规程》的规定；每条线必须标上不易擦除的.线标号；沟通接地电阻要求小于 1Ω；布线的路径尽量缩短；扎线要整齐，尽量理顺每条线，最好不要交叉线。〔3〕系统调试方案我方对整个系统的调试质量负责，根据工期方案要求井然有序进行.LCD 显示系统是由 LCD 显示单元、其它必要的控制和接口设备构成的高性能显示幕墙系统。显示墙可以认为是一个大面积的逻辑屏。在控制主机的控制下，多种信号可以在整个屏幕上任意地翻开，缩放。下面是系统调试配置流程图。〔4〕、设备试运行设备试运行开始时间严格根据雷马屏监狱的规定执行，在试运行期间，我方安排 1 人对设备进行职守，服从统一管理。工作内容：上午根据雷马屏监狱的规定时间开机播放规定的节目内容监视设备的运行情况发现异常情况及时处理下午根据规定时间关机篇二：电气设备安装调试方案机电设备的预埋工程1、根底槽钢的预埋该泵站没有控制室，上下压配电室共四条电缆沟上方两侧要埋设根底槽钢。按图纸要求每隔 500mm 焊接“几”字型铁件以增加强度，并焊接牢靠。槽钢外表应平直，高出地面 100mm，并于内侧模版靠紧，用水准仪进行高程的测量和调整，其水平偏差控制在 1/1000 以内，全长水平度不超过 5mm2、电缆支架根底埋深按图纸要求的规格型号在电缆沟预埋两条通长扁铁，用来焊接电缆支架，埋设前先在扁铁下侧每间隔 500mm 焊一个铁脚 φ6L=100，将扁铁顶在模版上，并用钢筋固定牢靠，上下两条扁钢间距差不大于 10mm，铁脚水平偏差不大于 10mm。3、穿线钢管预埋 3.1 埋设与地下或混凝土楼板的配管歪曲半径应大于或等于 10D。3.2 一根埋管不超过两个直角弯，歪曲半径符合要求。预埋管路及预埋盒要做好防护措施，...
