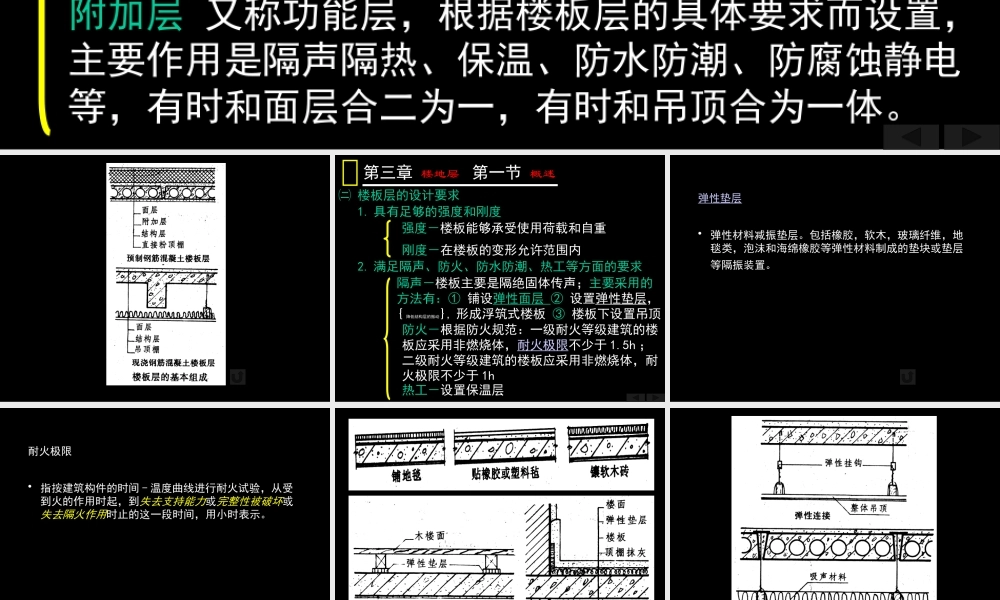

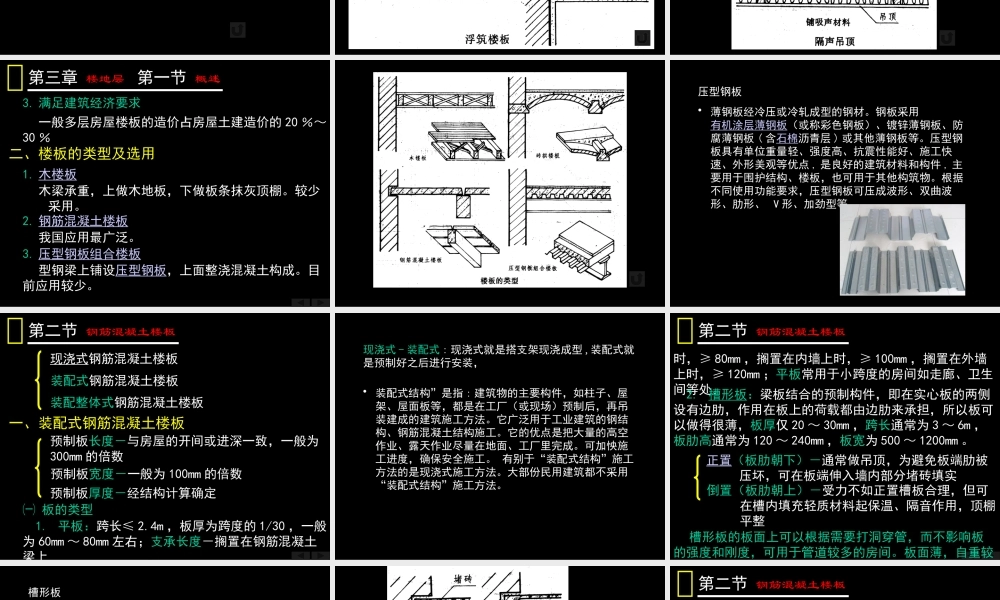

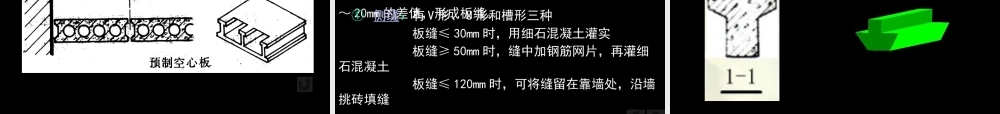

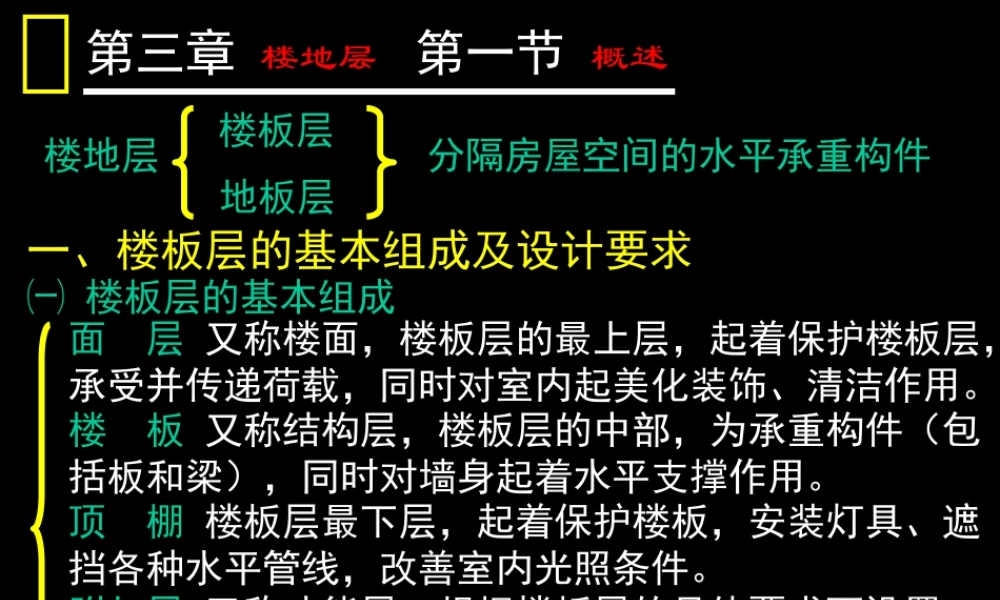

第三章 楼地层 第一节 概述楼板层地板层分隔房屋空间的水平承重构件楼地层一、楼板层的基本组成及设计要求㈠ 楼板层的基本组成面 层 又称楼面,楼板层的最上层,起着保护楼板层,承受并传递荷载,同时对室内起美化装饰、清洁作用。楼 板 又称结构层,楼板层的中部,为承重构件(包括板和梁),同时对墙身起着水平支撑作用。顶 棚 楼板层最下层,起着保护楼板,安装灯具、遮挡各种水平管线,改善室内光照条件。附加层 又称功能层,根据楼板层的具体要求而设置,主要作用是隔声隔热、保温、防水防潮、防腐蚀静电等,有时和面层合二为一,有时和吊顶合为一体。第三章 楼地层 第一节 概述㈡ 楼板层的设计要求1. 具有足够的强度和刚度2. 满足隔声、防火、防水防潮、热工等方面的要求强度-楼板能够承受使用荷载和自重刚度-在楼板的变形允许范围内隔声-楼板主要是隔绝固体传声;主要采用的方法有:① 铺设弹性面层 ② 设置弹性垫层,{ 降低结构层的振动}, 形成浮筑式楼板 ③ 楼板下设置吊顶防火-根据防火规范:一级耐火等级建筑的楼板应采用非燃烧体,耐火极限不少于 1.5h ;二级耐火等级建筑的楼板应采用非燃烧体,耐火极限不少于 1h热工-设置保温层弹性垫层• 弹性材料减振垫层。包括橡胶,软木,玻璃纤维,地毯类,泡沫和海绵橡胶等弹性材料制成的垫块或垫层等隔振装置。 耐火极限• 指按建筑构件的时间 - 温度曲线进行耐火试验,从受到火的作用时起,到失去支持能力或完整性被破坏或失去隔火作用时止的这一段时间,用小时表示。第三章 楼地层 第一节 概述3. 满足建筑经济要求 一般多层房屋楼板的造价占房屋土建造价的 20 %~30 %二、楼板的类型及选用1. 木楼板2. 钢筋混凝土楼板3. 压型钢板组合楼板 木梁承重,上做木地板,下做板条抹灰顶棚。较少 采用。 我国应用最广泛。 型钢梁上铺设压型钢板,上面整浇混凝土构成。目前应用较少。压型钢板 • 薄钢板经冷压或冷轧成型的钢材。钢板采用有机涂层薄钢板(或称彩色钢板)、镀锌薄钢板、防腐薄钢板 ( 含石棉沥青层 ) 或其他薄钢板等。压型钢板具有单位重量轻、强度高、抗震性能好、施工快速、外形美观等优点 , 是良好的建筑材料和构件 , 主要用于围护结构、楼板,也可用于其他构筑物。根据不同使用功能要求,压型钢板可压成波形、双曲波形、肋形、 V 形、加劲型等。第二节 钢筋混凝土楼板一、装配式钢筋混凝土楼板㈠ 板的类型 1....
