《水电站》12 水电站厂房(二)

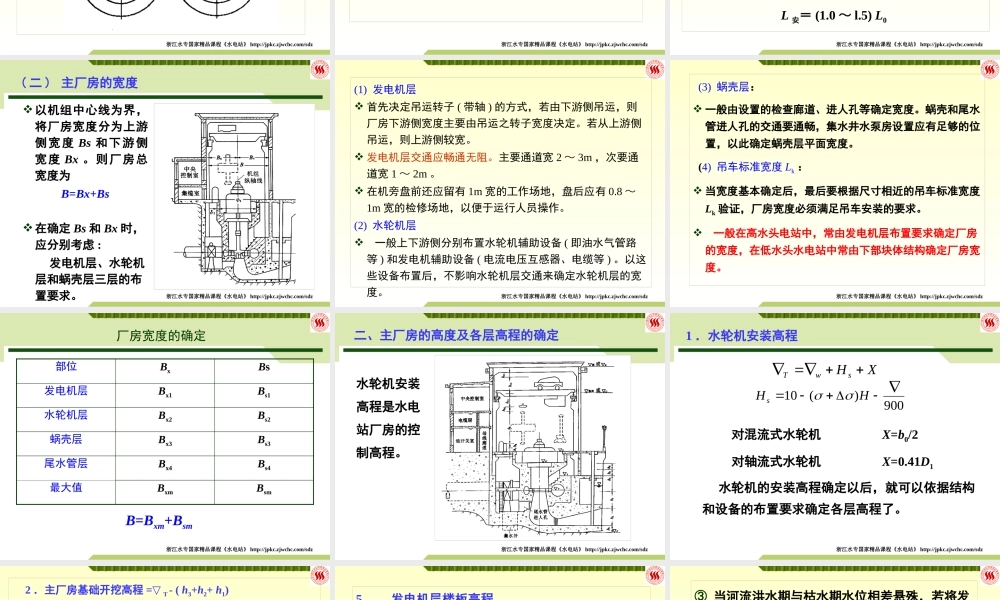

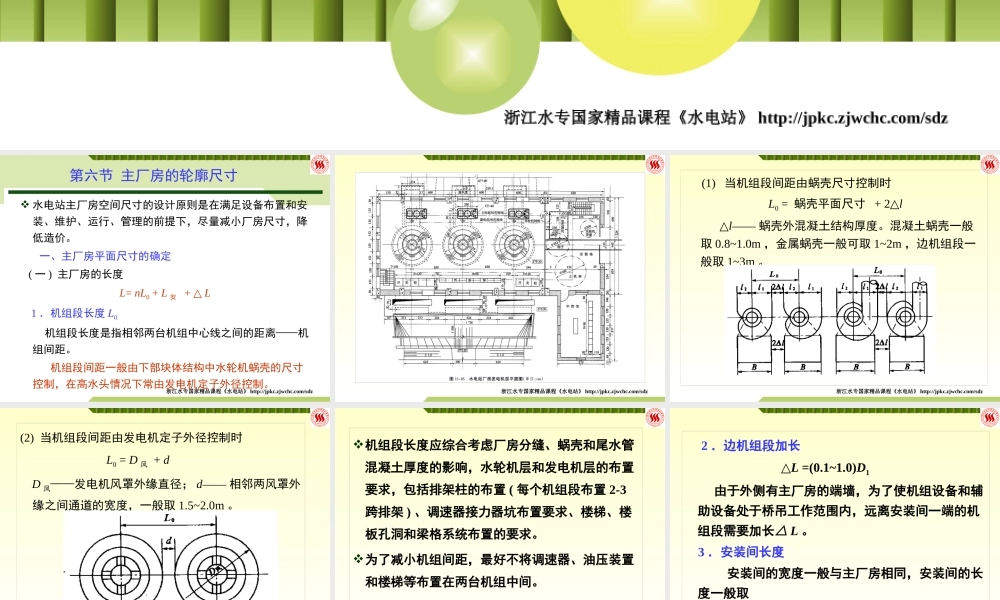

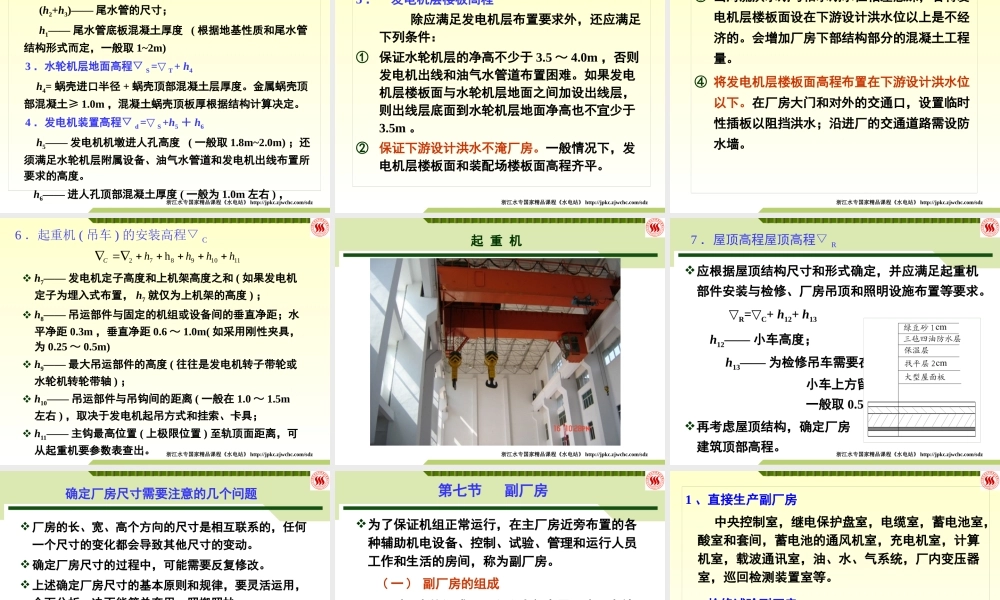

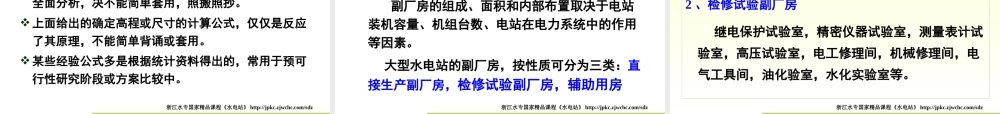

浙江水专国家精品课程《水电站》 http://jpkc.zjwchc.com/sdz第三篇 水电站厂房 (2)第三篇 水电站厂房 (2)第六节 主厂房的轮廓尺寸  水电站主厂房空间尺寸的设计原则是在满足设备布置和安装、维护、运行、管理的前提下，尽量减小厂房尺寸，降低造价。 一、主厂房平面尺寸的确定 ( 一 ) 主厂房的长度 L= nL0 + L 安 + L△ 1 ．机组段长度 L0 机组段长度是指相邻两台机组中心线之间的距离——机组间距。 机组段间距一般由下部块体结构中水轮机蜗壳的尺寸控制，在高水头情况下常由发电机定子外径控制。 浙江水专国家精品课程《水电站》 http://jpkc.zjwchc.com/sdz浙江水专国家精品课程《水电站》 http://jpkc.zjwchc.com/sdz (1) 当机组段间距由蜗壳尺寸控制时 L0 = 蜗壳平面尺寸 + 2△l △l—— 蜗壳外混凝土结构厚度。混凝土蜗壳一般取 0.8~1.0m ，金属蜗壳一般可取 1~2m ，边机组段一般取 1~3m 。 浙江水专国家精品课程《水电站》 http://jpkc.zjwchc.com/sdz(2) 当机组段间距由发电机定子外径控制时 L0 = D 风 + d D 风——发电机风罩外缘直径； d—— 相邻两风罩外缘之间通道的宽度，一般取 1.5~2.0m 。浙江水专国家精品课程《水电站》 http://jpkc.zjwchc.com/sdz机组段长度应综合考虑厂房分缝、蜗壳和尾水管混凝土厚度的影响，水轮机层和发电机层的布置要求，包括排架柱的布置 ( 每个机组段布置 2-3跨排架 ) 、调速器接力器坑布置要求、楼梯、楼板孔洞和梁格系统布置的要求。为了减小机组间距，最好不将调速器、油压装置和楼梯等布置在两台机组中间。 浙江水专国家精品课程《水电站》 http://jpkc.zjwchc.com/sdz 2 ．边机组段加长 △L =(0.1~1.0)D1 由于外侧有主厂房的端墙，为了使机组设备和辅助设备处于桥吊工作范围内，远离安装间一端的机组段需要加长△ L 。 3 ．安装间长度 安装间的宽度一般与主厂房相同，安装间的长度一般取L 安＝ (1.0 ～ l.5) L0 浙江水专国家精品课程《水电站》 http://jpkc.zjwchc.com/sdz( 二 ) 主厂房的宽度以机组中心线为界，将厂房宽度分为上游侧宽度 Bs 和下游侧宽度 Bx 。则厂房总宽度为 B=Bx+Bs 在确定 Bs 和 Bx 时，应分别考虑 : 发电机层、水轮机层和蜗壳层三层的布置要求。浙江水专国家精品课程《水电站》 http://jpkc.zjwchc.com/sdz(1) 发电机层 首先决定吊运转子 ( 带轴 ) ...
