小区雨污水接入市政方案

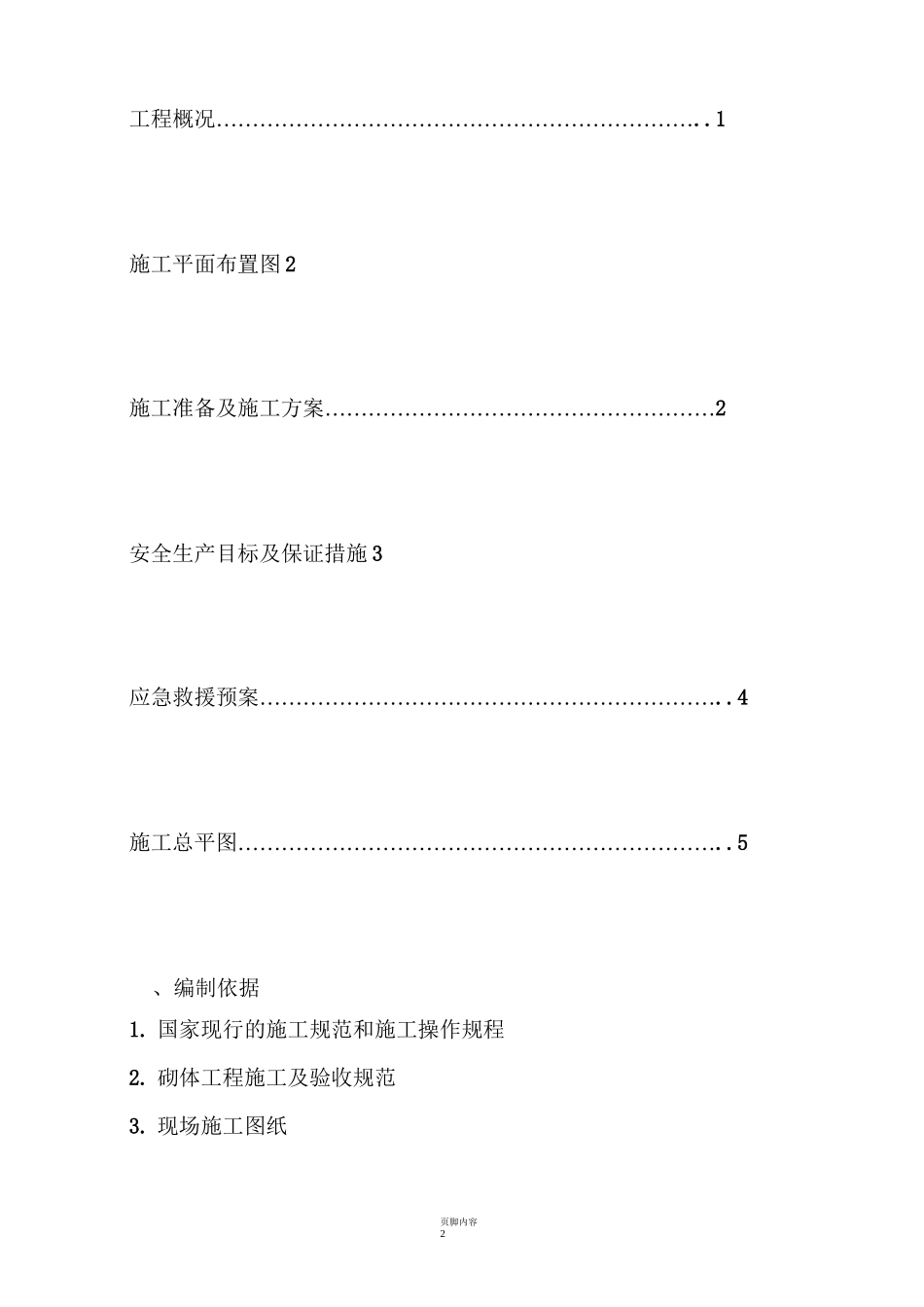

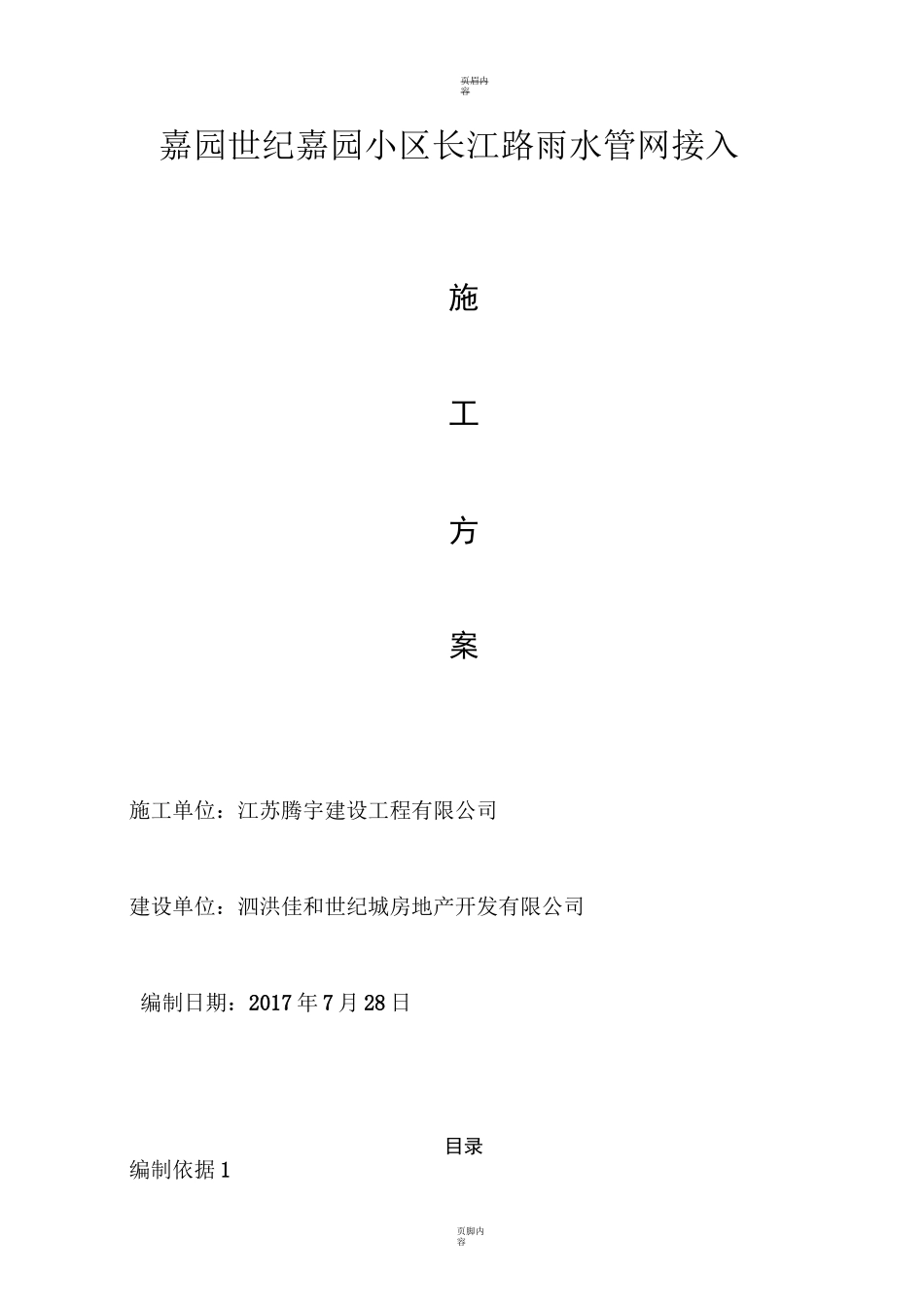

页眉内容页脚内容嘉园世纪嘉园小区长江路雨水管网接入施工方案施工单位：江苏腾宇建设工程有限公司建设单位：泗洪佳和世纪城房地产开发有限公司编制日期：2017 年 7 月 28 日目录编制依据 1页脚内容2工程概况…………………………………………………………..1施工平面布置图 2施工准备及施工方案………………………………………………2安全生产目标及保证措施 3应急救援预案………………………………………………………..4施工总平图…………………………………………………………..5、编制依据1. 国家现行的施工规范和施工操作规程2. 砌体工程施工及验收规范3. 现场施工图纸页脚内容34. 给水排水管道工程施工及验收规范5. 当地职能部门相关规范文件二、工程概况1. 佳和世纪嘉园二三标小区工程北临长江路，南临洪泽湖路，东临嵩山路，建筑总平方约 16 万平米。目前 23#-34#楼将于 8 月底进行交付。小区管网雨水工程已施工小区北大门，将接入长江路南侧非机动车车道的市政雨水管网。计划将于 2017 年 8 月 1 日-2017 年 8 月 3日进行管网对接、回填、混凝土浇筑等施工作业。三、施工平面布置图1. 嘉园二三标小区雨水接入市政管网示意图h 厅2. 管井连接剖面图页脚内容4嘉园小区部分贬恣磁滋渤注二二;二匸二云皆駅薛萄葫旣辭磯土三訂面翻般嘉园二三标雨水管道接剖面图四、施工准备以及施工方案1. 施工准备1.1 进场前安排作业人员熟悉现场环境以及地下管网布置，施工中做好保护工作。1.2 土石方开挖前调查好地下危险源，施工时探明地下障碍物，并制定具体防护措施和处理方法。1.3 施工前检查好施工机械，机具，做好人员进场技术交底工作。1.4 施工过程中做好材料保障工作，确保施工顺利进行，按计划完成相关工作，较少影响道路通行。2. 施工方案长江路部分13,9017.057任江路非肌动车面•?■■;■■i■.■■■■.■■.•.:■.■..■-.■-■■-.■..■.'.i.长江路雨水井 14”2216. 80 7y 小区雨水井页脚内容52.1 施工工艺：确定施工管井施工测量放线道路切割破除土方开挖管道预埋施工砂石回填作业浇筑混凝土浇筑沥青混凝土或道路2.2 施工方法：1.世纪嘉园北大门雨水管网施工，破除长江路南侧非机动车道路面以及人行道路面。采用人工对路面混凝土路面进行切割、破除，采用人工对土石方进行开挖，探明地下管网线路后采用机械开挖至管底标高。2.管道预埋：土方开挖至图纸设定标高后，放入直径 500mm 雨水管道...
