市政道路改造施工图设计说明

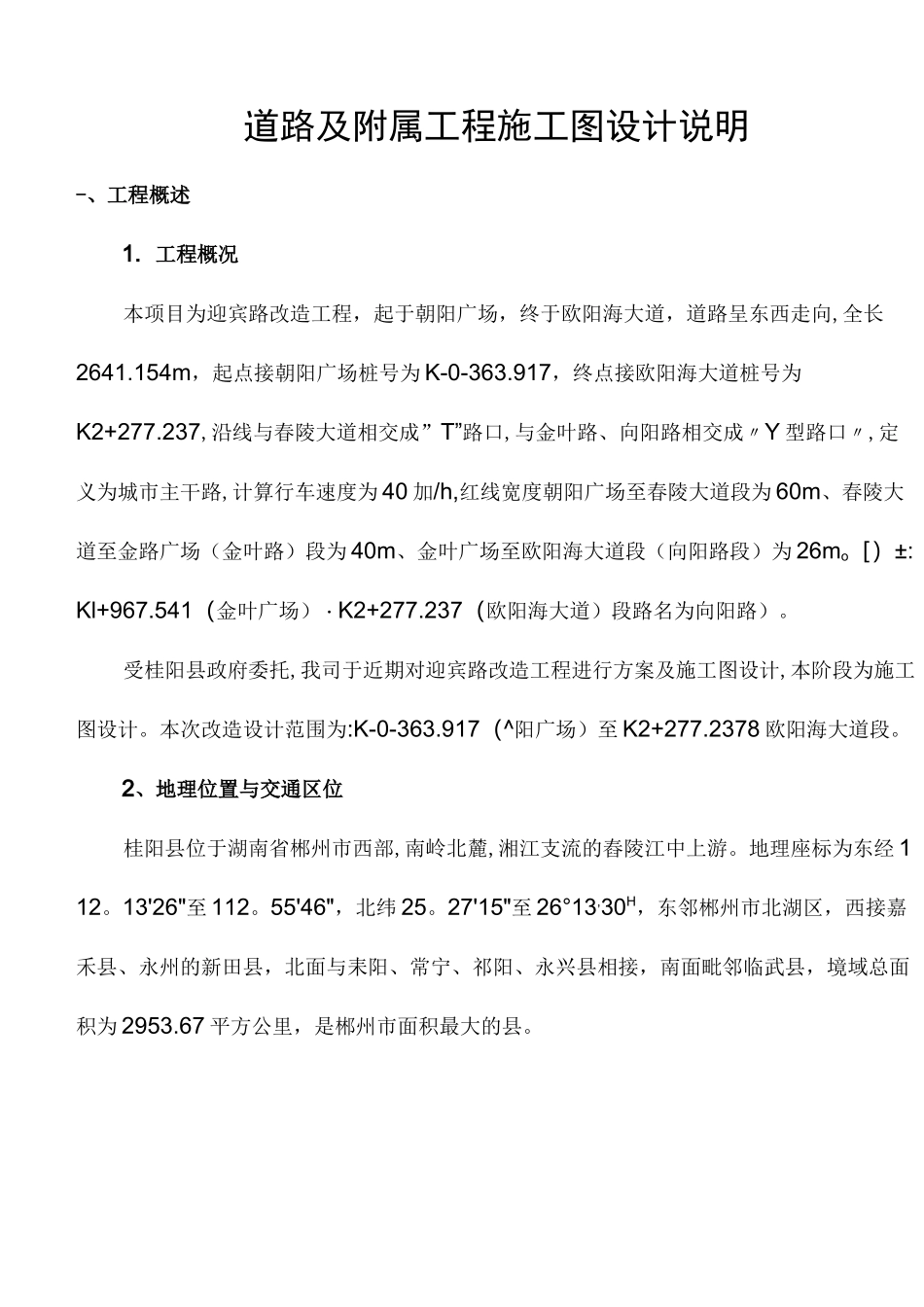

道路及附属工程施工图设计说明-、工程概述1. 工程概况本项目为迎宾路改造工程，起于朝阳广场，终于欧阳海大道，道路呈东西走向,全长2641.154m，起点接朝阳广场桩号为 K-0-363.917，终点接欧阳海大道桩号为K2+277.237,沿线与春陵大道相交成”T”路口,与金叶路、向阳路相交成〃Y 型路口〃,定义为城市主干路,计算行车速度为 40 加/h,红线宽度朝阳广场至春陵大道段为 60m、春陵大道至金路广场（金叶路）段为 40m、金叶广场至欧阳海大道段（向阳路段）为 26mo［）±:Kl+967.541（金叶广场）・K2+277.237（欧阳海大道）段路名为向阳路）。受桂阳县政府委托,我司于近期对迎宾路改造工程进行方案及施工图设计,本阶段为施工图设计。本次改造设计范围为:K-0-363.917（^阳广场）至 K2+277.2378 欧阳海大道段。2、地理位置与交通区位桂阳县位于湖南省郴州市西部,南岭北麓,湘江支流的舂陵江中上游。地理座标为东经 112。13'26"至 112。55'46"，北纬 25。27'15"至 26°13,30H，东邻郴州市北湖区，西接嘉禾县、永州的新田县，北面与耒阳、常宁、祁阳、永兴县相接，南面毗邻临武县，境域总面积为 2953.67 平方公里，是郴州市面积最大的县。桂阳县是郴州至嘉禾、临武出永州、往广西的交通要道，县城距郴州市区 31.7 公里，县境内有过境省道 3 条，分别是 S214（常宁■临武 1S322（郴■桂■嘉高等级公路1S323（桂阳-新田），总长 161.843 公里。3、场地工程地质条件3.1.气候条件桂阳县地处南岭山脉北侧，地貌南北高中间低，因高低差别大，气候各异。桂阳县属典型的亚热带季节性气候，年平均日照时数为 1566 小时,年平均气温为 17.5 摄氏度/南北山区与中咅 B 丘岗山地气候略有不同。县境内降水量在时空上分布不均/空间分布以舂陵江为界,南多北少较明显,南部降水量为 1200-1600 毫米，北面降水量为 800-1200 毫米，时间分布也不均匀，春少、夏多、秋干、冬旱的特点比较突出。多年平均蒸发量为 1456 毫米。桂阳十年九旱，汛期 4・9 月，干旱地带以舂陵江以北偏西的流峰、板桥、塘市、飞仙等十几个乡镇最为严重。桂阳县的暴雨与洪涝年交替出现,且持续时间长,多以山洪暴发成灾。3.2、水文条件桂阳县多年平均降水量 1535 毫米，径流总量约 220420 万立方米。县内河流较多 z 主要有舂陵江、湖屯水、白水、神堂水和宜水 5 条，其支流 218 条，除神堂水南流注入武水汇珠江外,其余水系全部汇入湘江。5 条水系集雨面积（含客水...
