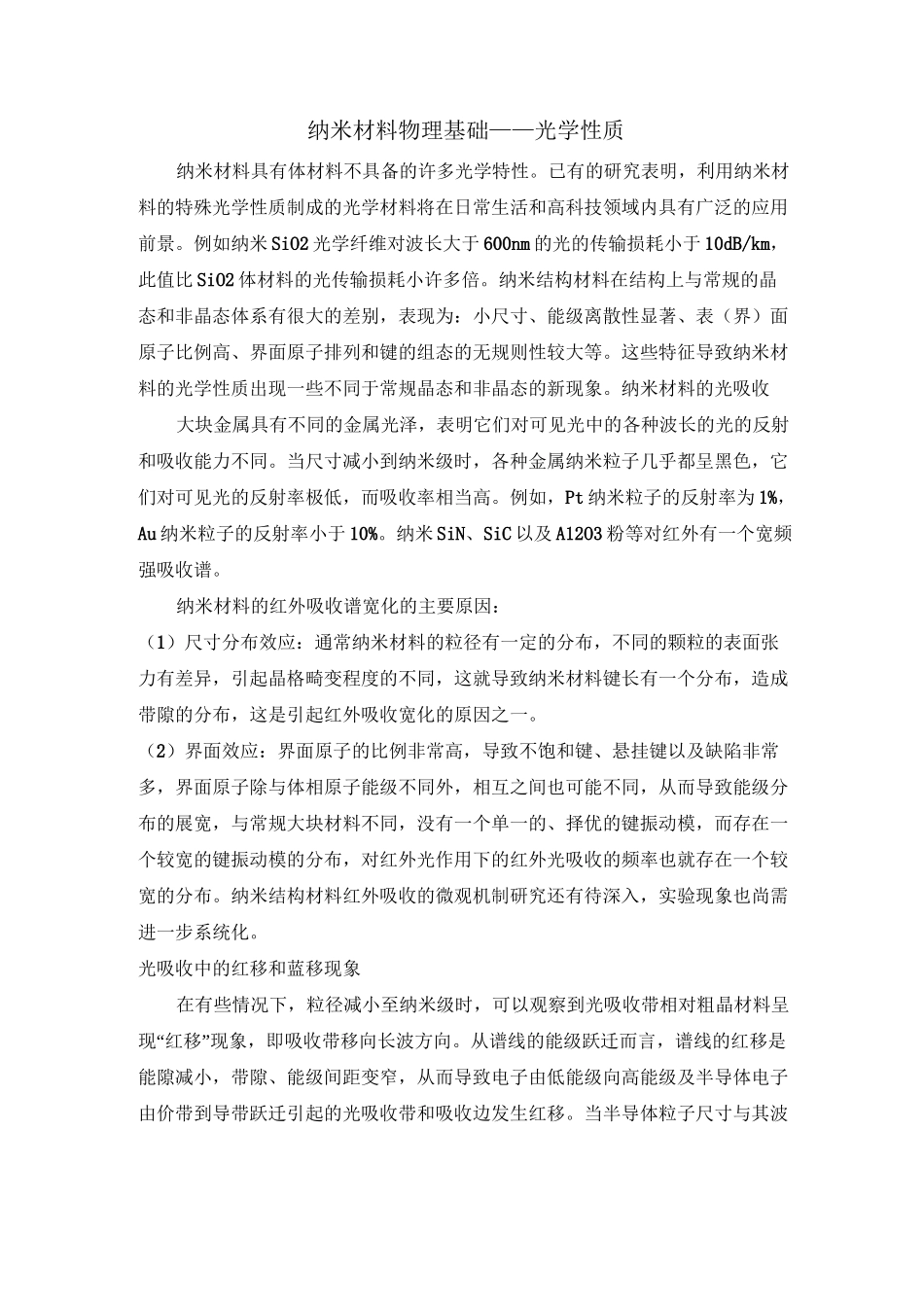

纳米材料物理基础——光学性质纳米材料具有体材料不具备的许多光学特性。已有的研究表明，利用纳米材料的特殊光学性质制成的光学材料将在日常生活和高科技领域内具有广泛的应用前景。例如纳米 SiO2 光学纤维对波长大于 600nm 的光的传输损耗小于 10dB/km，此值比 SiO2 体材料的光传输损耗小许多倍。纳米结构材料在结构上与常规的晶态和非晶态体系有很大的差别，表现为：小尺寸、能级离散性显著、表（界）面原子比例高、界面原子排列和键的组态的无规则性较大等。这些特征导致纳米材料的光学性质出现一些不同于常规晶态和非晶态的新现象。纳米材料的光吸收大块金属具有不同的金属光泽，表明它们对可见光中的各种波长的光的反射和吸收能力不同。当尺寸减小到纳米级时，各种金属纳米粒子几乎都呈黑色，它们对可见光的反射率极低，而吸收率相当高。例如，Pt 纳米粒子的反射率为 1%，Au 纳米粒子的反射率小于 10%。纳米 SiN、SiC 以及 A12O3 粉等对红外有一个宽频强吸收谱。纳米材料的红外吸收谱宽化的主要原因：（1）尺寸分布效应：通常纳米材料的粒径有一定的分布，不同的颗粒的表面张力有差异，引起晶格畸变程度的不同，这就导致纳米材料键长有一个分布，造成带隙的分布，这是引起红外吸收宽化的原因之一。（2）界面效应：界面原子的比例非常高，导致不饱和键、悬挂键以及缺陷非常多，界面原子除与体相原子能级不同外，相互之间也可能不同，从而导致能级分布的展宽，与常规大块材料不同，没有一个单一的、择优的键振动模，而存在一个较宽的键振动模的分布，对红外光作用下的红外光吸收的频率也就存在一个较宽的分布。纳米结构材料红外吸收的微观机制研究还有待深入，实验现象也尚需进一步系统化。光吸收中的红移和蓝移现象在有些情况下，粒径减小至纳米级时，可以观察到光吸收带相对粗晶材料呈现“红移”现象，即吸收带移向长波方向。从谱线的能级跃迁而言，谱线的红移是能隙减小，带隙、能级间距变窄，从而导致电子由低能级向高能级及半导体电子由价带到导带跃迁引起的光吸收带和吸收边发生红移。当半导体粒子尺寸与其波WB.4 锻人于苏打”庶珈鵜中帕 WAK
