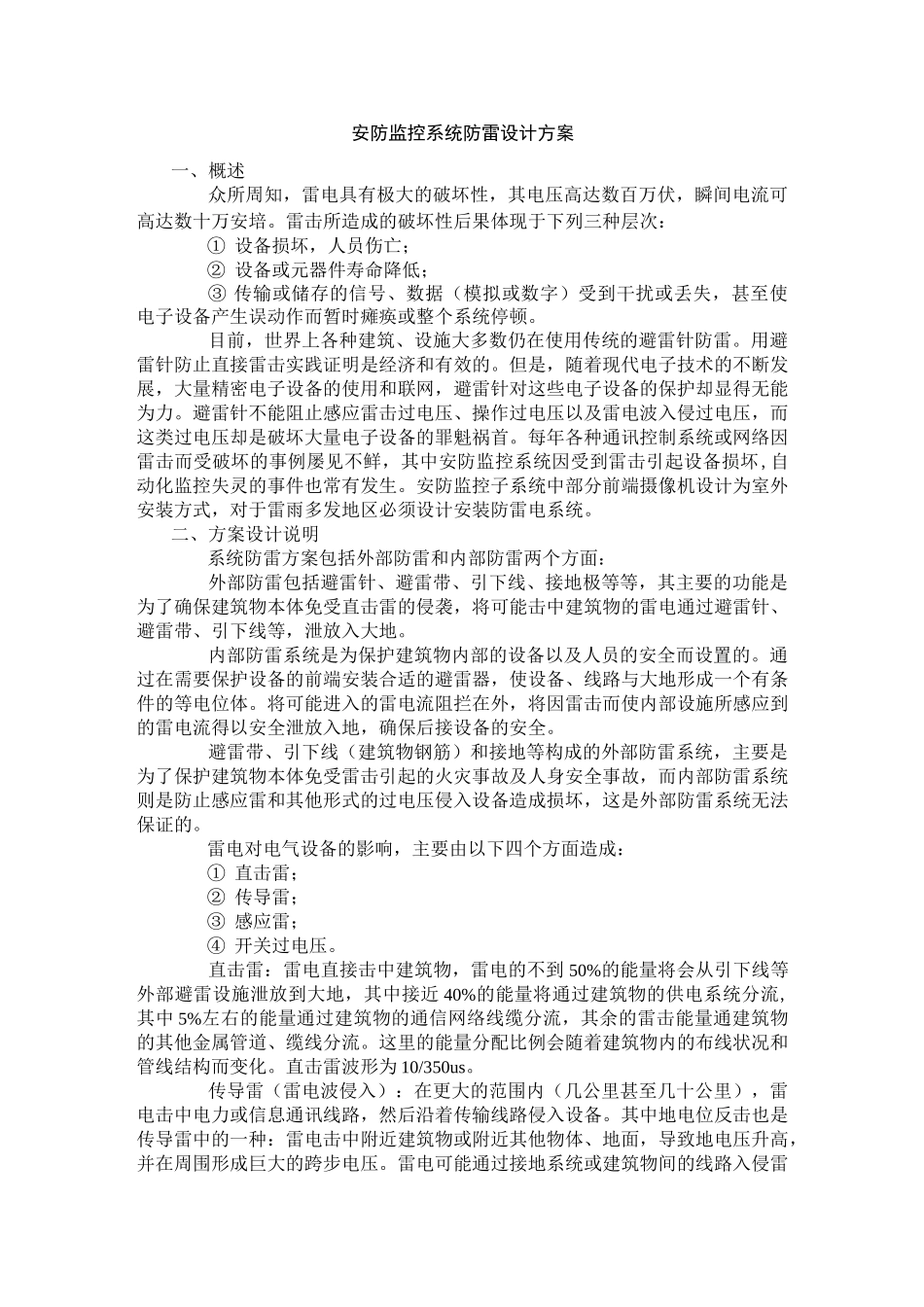

安防监控系统防雷设计方案一、概述众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。雷击所造成的破坏性后果体现于下列三种层次：① 设备损坏，人员伤亡；② 设备或元器件寿命降低；③ 传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。用避雷针防止直接雷击实践证明是经济和有效的。但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏,自动化监控失灵的事件也常有发生。安防监控子系统中部分前端摄像机设计为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。二、方案设计说明系统防雷方案包括外部防雷和内部防雷两个方面：外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。雷电对电气设备的影响，主要由以下四个方面造成：① 直击雷；② 传导雷；③ 感应雷；④ 开关过电压。直击雷：雷电直接击中建筑物，雷电的不到 50%的能量将会从引下线等外部避雷设施泄放到大地，其中接近 40%的能量将通过建筑物的供电系统分流,其中 5%左右的能量通过建筑物的通信网络线缆分流，其余的雷击能量通建筑物的其他金属管道、缆线分流。这里的能量分配比例会随着建筑物内的布线状况和管线结构而变化。直击雷波形为 10/350us。传导雷（雷电波侵入）：在更大的范围内（几公里甚至几十公里），雷电击...
