某办公楼结构加固施工方案VIP专享

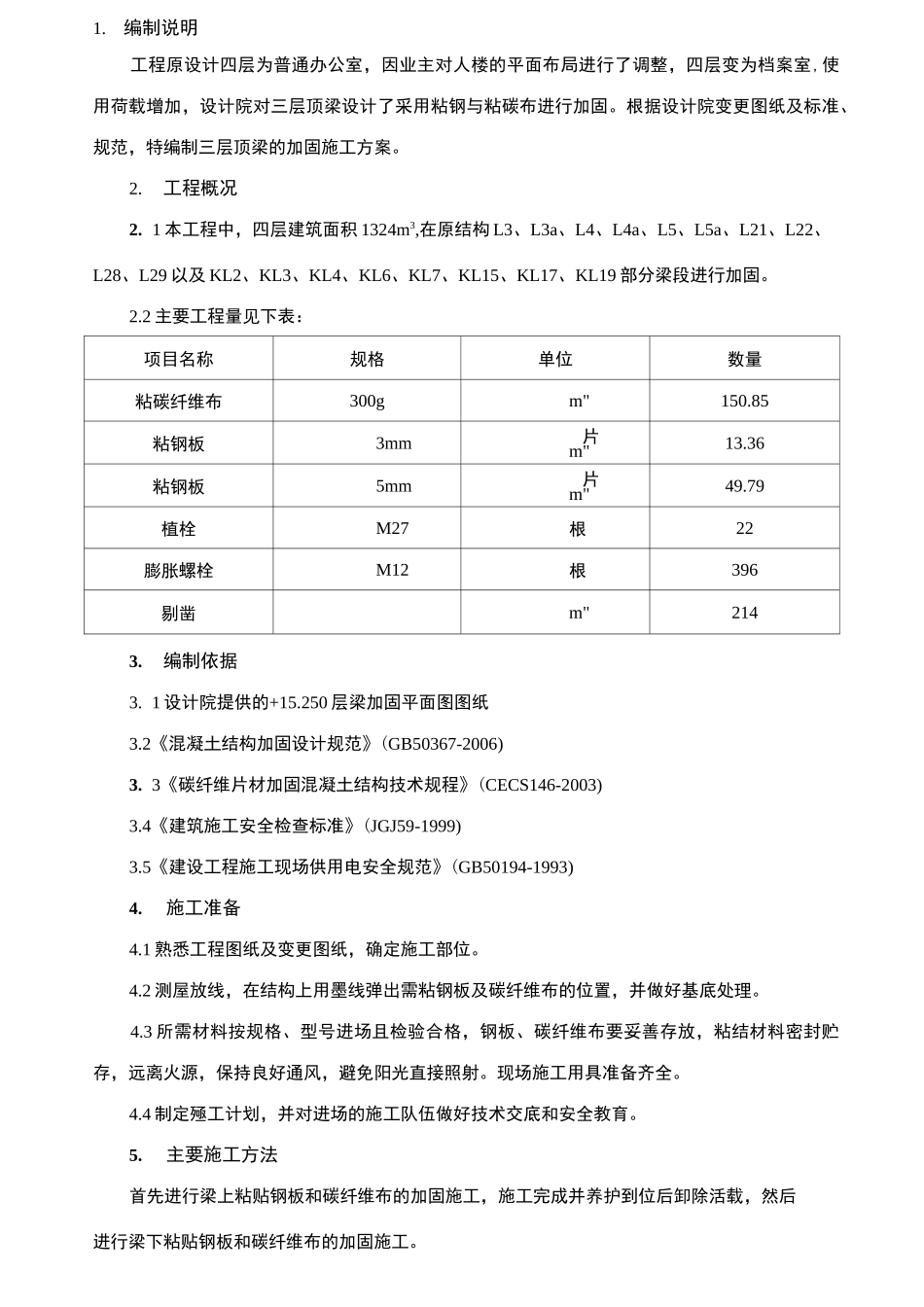

1.编制说明工程原设计四层为普通办公室，因业主对人楼的平面布局进行了调整，四层变为档案室,使用荷载增加，设计院对三层顶梁设计了采用粘钢与粘碳布进行加固。根据设计院变更图纸及标准、规范，特编制三层顶梁的加固施工方案。2.工程概况2. 1 本工程中，四层建筑面积 1324m3,在原结构 L3、L3a、L4、L4a、L5、L5a、L21、L22、L28、L29 以及 KL2、KL3、KL4、KL6、KL7、KL15、KL17、KL19 部分梁段进行加固。2.2 主要工程量见下表：项目名称规格单位数量粘碳纤维布300gm"150.85粘钢板3mm片m"13.36粘钢板5mm片m"49.79植栓M27根22膨胀螺栓M12根396剔凿m"2143.编制依据3. 1 设计院提供的+15.250 层梁加固平面图图纸3.2《混凝土结构加固设计规范》(GB50367-2006)3. 3《碳纤维片材加固混凝土结构技术规程》(CECS146-2003)3.4《建筑施工安全检查标准》(JGJ59-1999)3.5《建设工程施工现场供用电安全规范》(GB50194-1993)4.施工准备4.1 熟悉工程图纸及变更图纸，确定施工部位。4.2 测屋放线，在结构上用墨线弹出需粘钢板及碳纤维布的位置，并做好基底处理。4.3 所需材料按规格、型号进场且检验合格，钢板、碳纤维布要妥善存放，粘结材料密封贮存，远离火源，保持良好通风，避免阳光直接照射。现场施工用具准备齐全。4.4 制定殛工计划，并对进场的施工队伍做好技术交底和安全教育。5.主要施工方法首先进行梁上粘贴钢板和碳纤维布的加固施工，施工完成并养护到位后卸除活载，然后进行梁下粘贴钢板和碳纤维布的加固施工。5. 1 碳纤维布加固5. 1.1 工艺流程基底处理涂底胶粘贴碳纤维布、U 形箍及压条固化养护检验防护5. 1.2 操作程序及要点5. 1.2.1 基底处理（1）梁加固部位混凝土表层出现剥落、空鼓、蜂窝等劣化现象的地方应予以凿除，对于较人面枳的劣质层在凿除后用环氧砂浆进行修复。（2）用混凝土角磨机、砂纸等工具除去加固部位混凝土表面的浮浆、油污等杂质，构件表面的混凝土要打磨平整，平整度达到 5mm/m0（3）用吹风机将混凝土表面清理干净，用脱脂棉蘸丙酮进行擦拭清洗残留粉尘，并保持干燥。（4）混凝土表面凹陷不平处用整平材料填平，整平胶料须固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不小于 2h）,方可再进行下一道工序。（5）转角的处理，应用整平胶料将其修补为光滑的圆弧，圆化半径不小于 20mm。5.1.2.2 涂底胶（1）将主剂：固化剂以 2：1（质量比）的比例置于容器中均匀搅拌，并在 lh 内用完...
