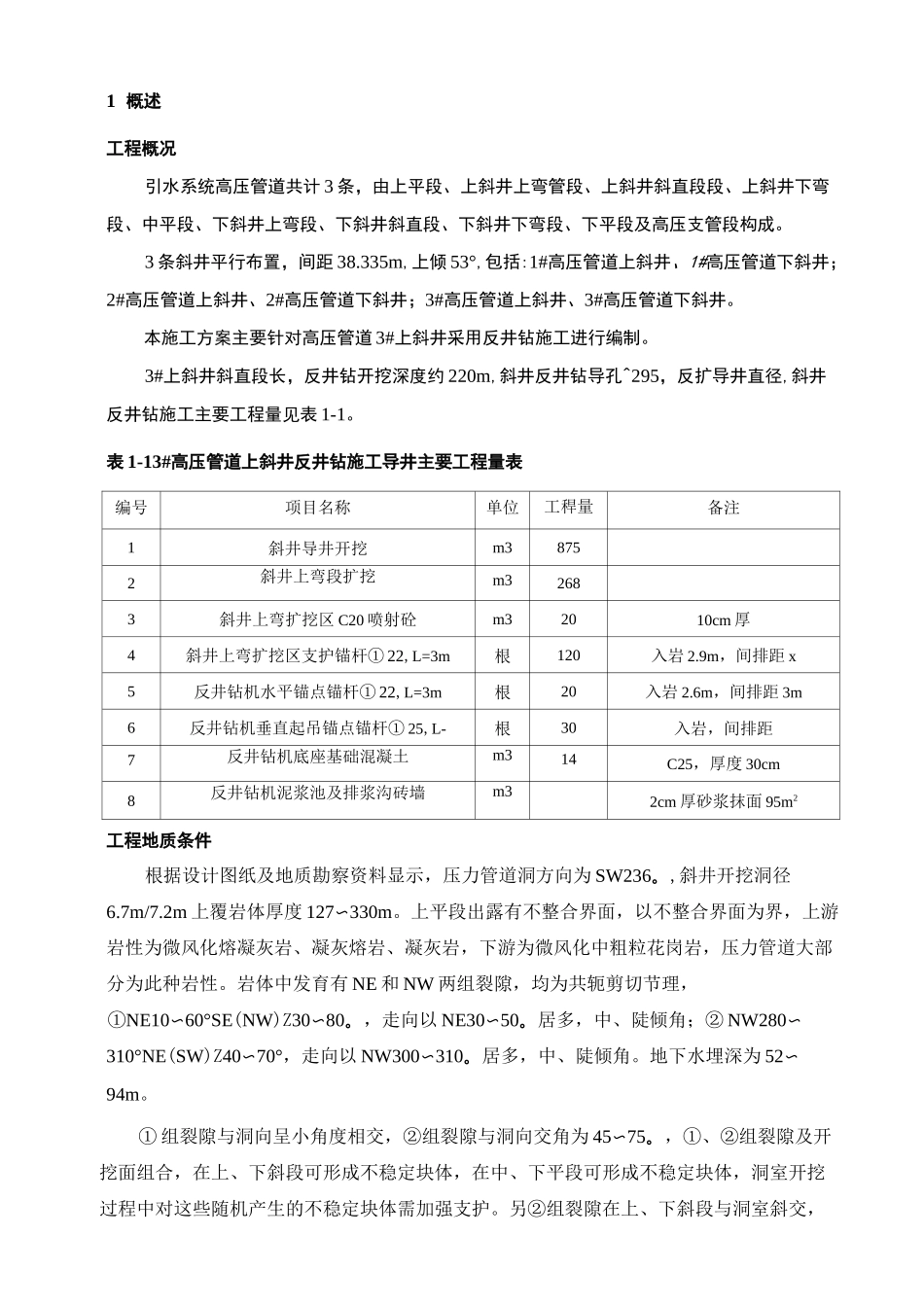

C°^WDocuWemn冷 5 砂 9981 概述工程概况引水系统高压管道共计 3 条，由上平段、上斜井上弯管段、上斜井斜直段段、上斜井下弯段、中平段、下斜井上弯段、下斜井斜直段、下斜井下弯段、下平段及高压支管段构成。3 条斜井平行布置，间距 38.335m,上倾 53°,包括:1#高压管道上斜井、1#高压管道下斜井；2#高压管道上斜井、2#高压管道下斜井；3#高压管道上斜井、3#高压管道下斜井。本施工方案主要针对高压管道 3#上斜井采用反井钻施工进行编制。3#上斜井斜直段长，反井钻开挖深度约 220m,斜井反井钻导孔^295，反扩导井直径,斜井反井钻施工主要工程量见表 1-1。表 1-13#高压管道上斜井反井钻施工导井主要工程量表编号项目名称单位工稈量备注1斜井导井开挖m38752斜井上弯段扩挖m32683斜井上弯扩挖区 C20 喷射砼m32010cm 厚4斜井上弯扩挖区支护锚杆① 22,L=3m根120入岩 2.9m，间排距 x5反井钻机水平锚点锚杆① 22,L=3m根20入岩 2.6m，间排距 3m6反井钻机垂直起吊锚点锚杆① 25,L-根30入岩，间排距7反井钻机底座基础混凝土m314C25，厚度 30cm8反井钻机泥浆池及排浆沟砖墙m32cm 厚砂浆抹面 95m2工程地质条件根据设计图纸及地质勘察资料显示，压力管道洞方向为 SW236。,斜井开挖洞径6.7m/7.2m 上覆岩体厚度 127〜330m。上平段出露有不整合界面，以不整合界面为界，上游岩性为微风化熔凝灰岩、凝灰熔岩、凝灰岩，下游为微风化中粗粒花岗岩，压力管道大部分为此种岩性。岩体中发育有 NE 和 NW 两组裂隙，均为共轭剪切节理，①NE10〜60°SE(NW)Z30〜80。，走向以 NE30〜50。居多，中、陡倾角；② NW280〜310°NE(SW)Z40〜70°，走向以 NW300〜310。居多，中、陡倾角。地下水埋深为 52〜94m。① 组裂隙与洞向呈小角度相交，②组裂隙与洞向交角为 45〜75。，①、②组裂隙及开挖面组合，在上、下斜段可形成不稳定块体，在中、下平段可形成不稳定块体，洞室开挖过程中对这些随机产生的不稳定块体需加强支护。另②组裂隙在上、下斜段与洞室斜交，其中倾向 SW 的裂隙与斜井同向，且角度相近，对顶拱稳定不利。压力管道受①、②组裂隙切割，岩体主要为次块状结构，围岩主要为 Illb 类，断层出露部位为 W 类。高压管道斜井反井钻施工工程地质分析高压管道围岩类别主要为 Illb 类，局部断层部位围岩为 IV 类。洞室围岩水力劈裂临界压力般在~之间，干抗压强度为 105MPa，饱和抗压强度 75Mpa，岩石可钻性较好。编制依据1...
