如何检查模流行业分析报告

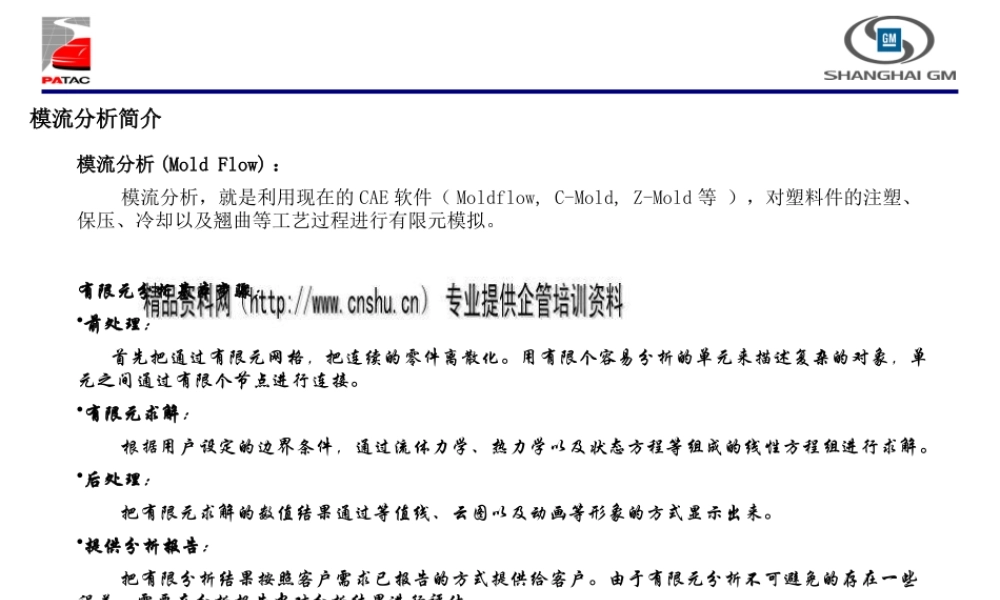

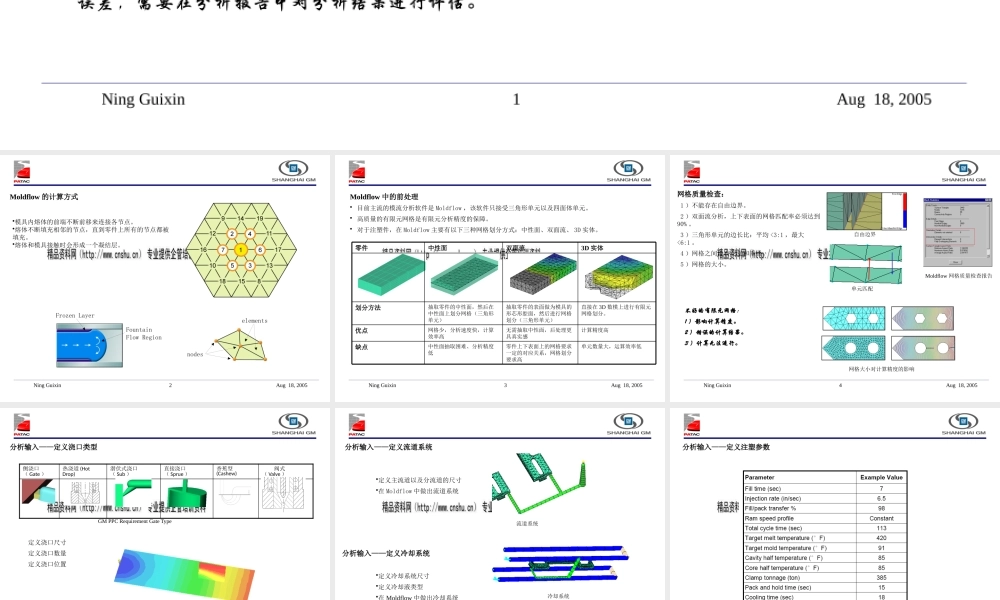

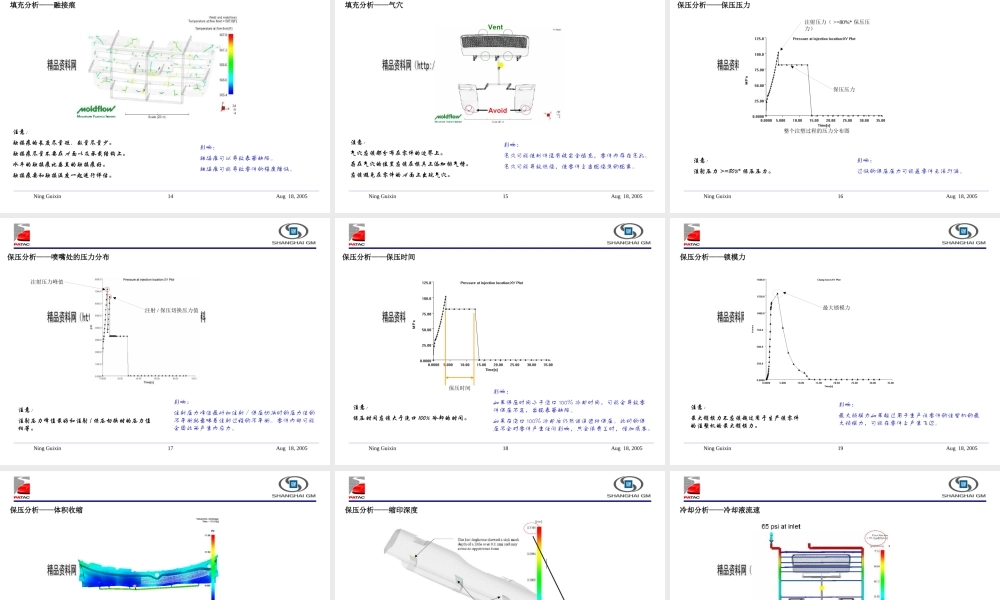

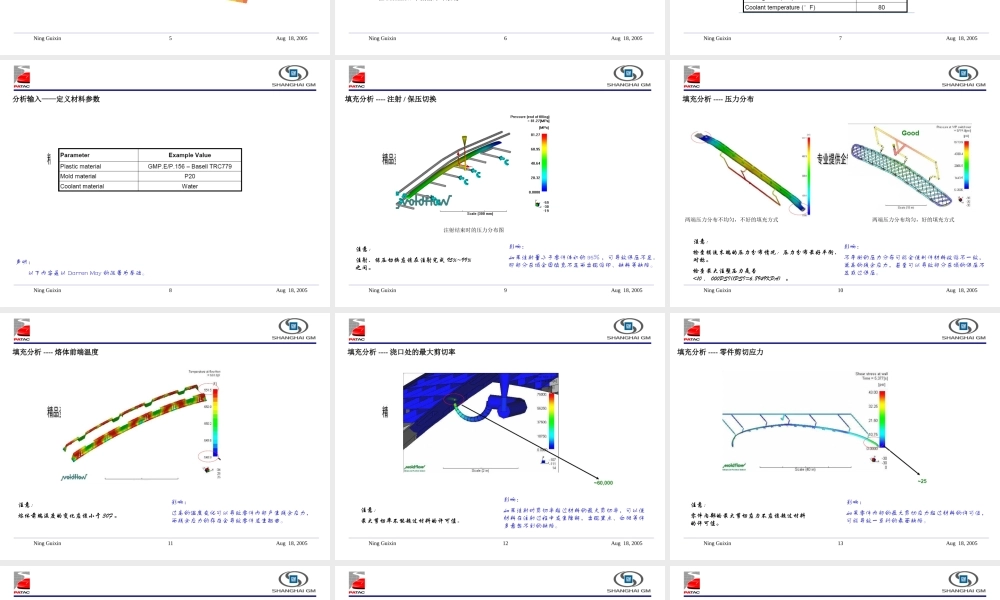

Ning GuixinAug 18, 2005模流分析 (Mold Flow) ： 模流分析，就是利用现在的 CAE 软件（ Moldflow, C-Mold, Z-Mold 等 ），对塑料件的注塑、保压、冷却以及翘曲等工艺过程进行有限元模拟。有限元分析基本步骤：•前处理： 首先把通过有限元网格，把连续的零件离散化。用有限个容易分析的单元来描述复杂的对象，单元之间通过有限个节点进行连接。•有限元求解： 根据用户设定的边界条件，通过流体力学、热力学以及状态方程等组成的线性方程组进行求解。•后处理： 把有限元求解的数值结果通过等值线、云图以及动画等形象的方式显示出来。•提供分析报告： 把有限分析结果按照客户需求已报告的方式提供给客户。由于有限元分析不可避免的存在一些误差，需要在分析报告中对分析结果进行评估。模流分析简介1Ning GuixinAug 18, 2005•模具内熔体的前端不断前移来连接各节点。•熔体不断填充相邻的节点，直到零件上所有的节点都被填充。•熔体和模具接触时会形成一个凝结层。FountainFlow RegionFrozen LayernodeselementsMoldflow 的计算方式2Ning GuixinAug 18, 2005Moldflow 中的前处理• 目前主流的模流分析软件是 Moldflow ，该软件只接受三角形单元以及四面体单元。• 高质量的有限元网格是有限元分析精度的保障。• 对于注塑件，在 Moldflow 主要有以下三种网格划分方式：中性面、双面流、 3D 实体。单元数量大，运算效率低零件上下表面上的网格要求一定的对应关系，网格划分要求高中性面抽取困难、分析精度低缺点计算精度高无需抽取中性面，后处理更具真实感网格少，分析速度快，计算效率高优点直接在 3D 数模上进行有限元网格划分。抽取零件的表面做为模具的形芯形腔面，然后进行网格划分（三角形单元）抽取零件的中性面，然后在中性面上划分网格（三角形单元）划分方法3D 实体双面流中性面零件3Ning GuixinAug 18, 2005网格质量检查： 1 ）不能存在自由边界。 2 ）双面流分析，上下表面的网格匹配率必须达到90% 。 3 ）三角形单元的边长比：平均 <3:1 ，最大<6:1 。 4 ）网格之间没有交叉和重叠。 5 ）网格的大小。自由边界单元匹配Moldflow 网格质量检查报告不好的有限元网格：1 ）影响计算精度。2 ）错误的计算结果。3 ）计算无法进行。网格大小对计算精度的影响4Ning GuixinAug 18, 2005分析输入——定义浇口类型侧浇口（ Gate ）热浇道 (Hot Drop)潜伏式浇口（ Sub...
