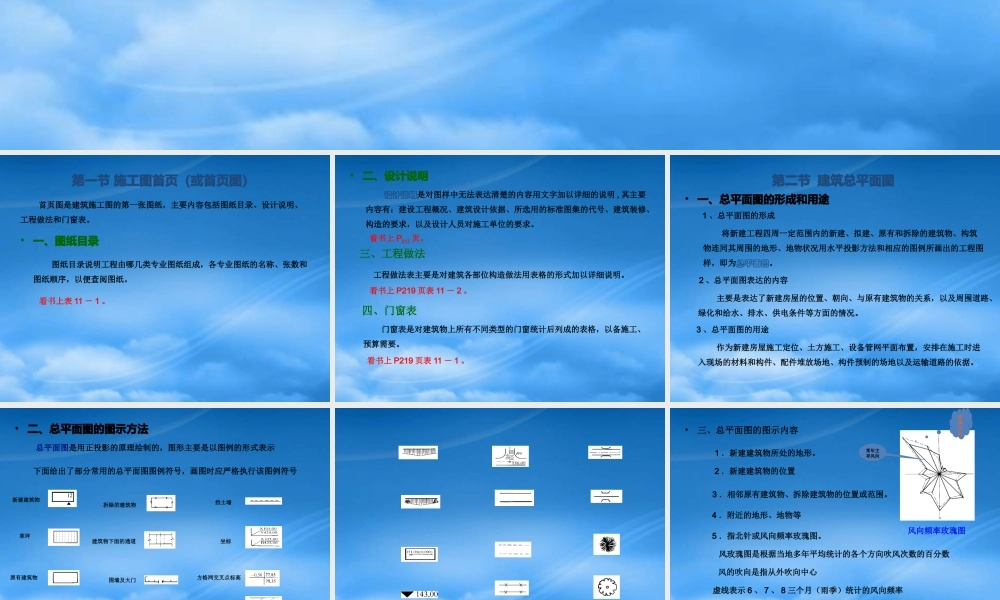

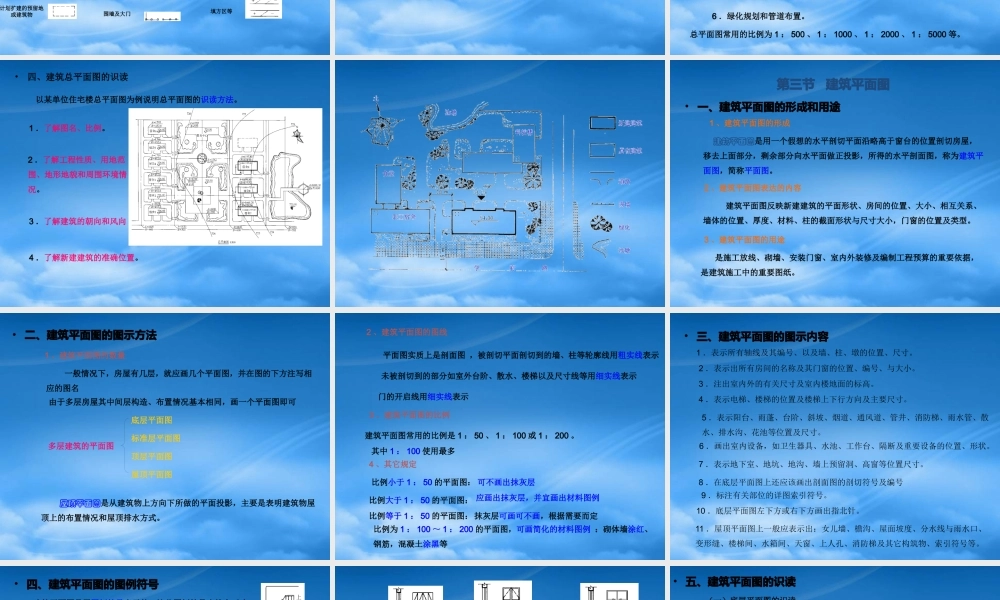

第十一章 建筑施工图 供建筑类各专业使用 第一节 施工图首页（或首页图）• 一、图纸目录 首页图是建筑施工图的第一张图纸，主要内容包括图纸目录、设计说明、工程做法和门窗表。 图纸目录说明工程由哪几类专业图纸组成，各专业图纸的名称、张数和图纸顺序，以便查阅图纸。 看书上表 11 － 1 。 • 二、设计说明 设计说明是对图样中无法表达清楚的内容用文字加以详细的说明 , 其主要内容有：建设工程概况、建筑设计依据、所选用的标准图集的代号、建筑装修、构造的要求，以及设计人员对施工单位的要求。 三、工程做法 工程做法表主要是对建筑各部位构造做法用表格的形式加以详细说明。 四、门窗表 门窗表是对建筑物上所有不同类型的门窗统计后列成的表格，以备施工、预算需要。 看书上 P217 页。 看书上 P219 页表 11 － 2 。 看书上 P219 页表 11 － 1 。 第二节 建筑总平面图 • 一、总平面图的形成和用途 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的工程图样，即为总平面图。 主要是表达了新建房屋的位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况。 1 、总平面图的形成2 、总平面图表达的内容 3 、总平面图的用途 作为新建房屋施工定位、土方施工、设备管网平面布置，安排在施工时进入现场的材料和构件、配件堆放场地、构件预制的场地以及运输道路的依据。 • 二、总平面图的图示方法 总平面图是用正投影的原理绘制的，图形主要是以图例的形式表示 下面给出了部分常用的总平面图图例符号，画图时应严格执行该图例符号 新建建筑物原有建筑物草坪计划扩建的预留地或建筑物拆除的建筑物建筑物下面的通道围墙及大门围墙及大门挡土墙坐标方格网交叉点标高填方区等•三、总平面图的图示内容 1 ．新建建筑物所处的地形。 2 ．新建建筑物的位置 3 ．相邻原有建筑物、拆除建筑物的位置或范围。 4 ．附近的地形、地物等 5 ．指北针或风向频率玫瑰图。 6 ．绿化规划和管道布置。 总平面图常用的比例为 1 ： 500 、 1 ： 1000 、 1 ： 2000 、 1 ： 5000 等。 风向频率玫瑰图 风玫瑰图是根据当地多年平均统计的各个方向吹风次数的百分数 风的吹向是指从外吹向中心 虚线表示 6 、 7 、 8 三个月（雨季）统计的风向频率 常年...
