施工测量技术交底VIP专享

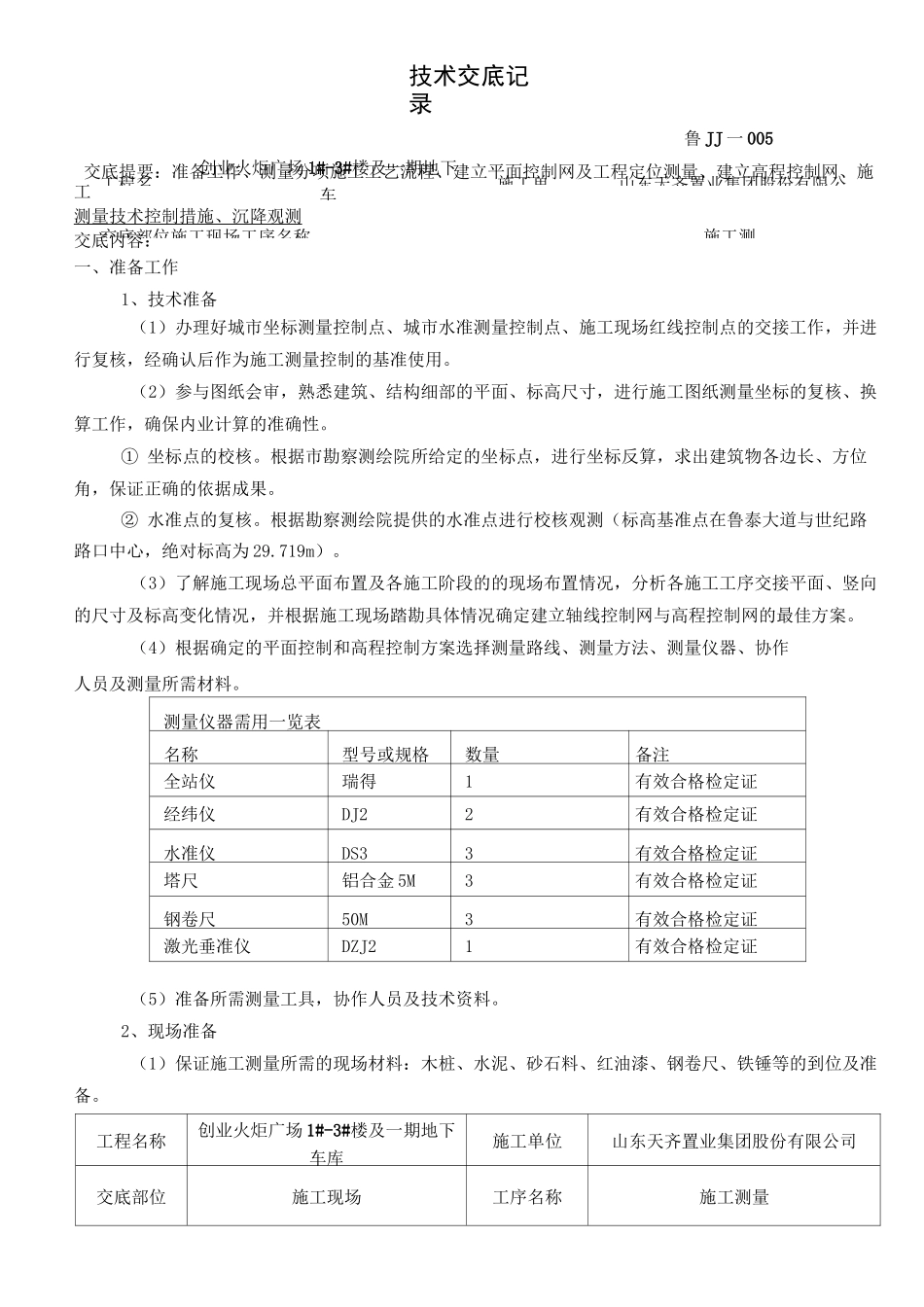

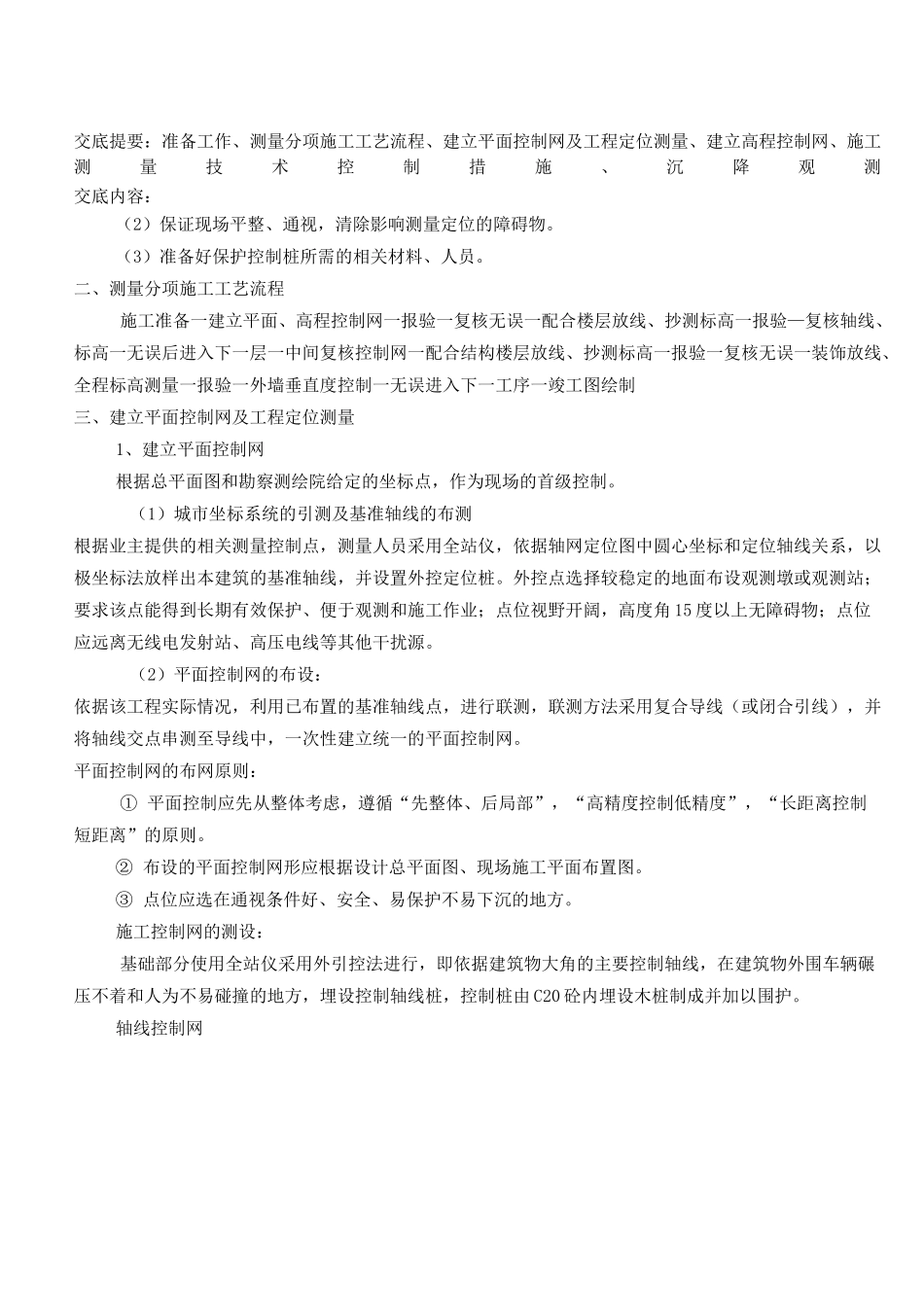

工程名创业火炬广场 1#-3#楼及一期地下车技术交底记录施工单山东天齐置业集团股份有限公交底部位施工现场工序名称施工测鲁 JJ 一 005交底提要：准备工作、测量分项施工工艺流程、建立平面控制网及工程定位测量、建立高程控制网、施工测量技术控制措施、沉降观测交底内容：一、准备工作1、技术准备（1）办理好城市坐标测量控制点、城市水准测量控制点、施工现场红线控制点的交接工作，并进行复核，经确认后作为施工测量控制的基准使用。（2）参与图纸会审，熟悉建筑、结构细部的平面、标高尺寸，进行施工图纸测量坐标的复核、换算工作，确保内业计算的准确性。① 坐标点的校核。根据市勘察测绘院所给定的坐标点，进行坐标反算，求出建筑物各边长、方位角，保证正确的依据成果。② 水准点的复核。根据勘察测绘院提供的水准点进行校核观测（标高基准点在鲁泰大道与世纪路路口中心，绝对标高为 29.719m）。（3）了解施工现场总平面布置及各施工阶段的的现场布置情况，分析各施工工序交接平面、竖向的尺寸及标高变化情况，并根据施工现场踏勘具体情况确定建立轴线控制网与高程控制网的最佳方案。（4）根据确定的平面控制和高程控制方案选择测量路线、测量方法、测量仪器、协作人员及测量所需材料。测量仪器需用一览表名称型号或规格数量备注全站仪瑞得1有效合格检定证经纬仪DJ22有效合格检定证水准仪DS33有效合格检定证塔尺铝合金 5M3有效合格检定证钢卷尺50M3有效合格检定证激光垂准仪DZJ21有效合格检定证（5）准备所需测量工具，协作人员及技术资料。2、现场准备（1）保证施工测量所需的现场材料：木桩、水泥、砂石料、红油漆、钢卷尺、铁锤等的到位及准备。工程名称创业火炬广场 1#-3#楼及一期地下车库施工单位山东天齐置业集团股份有限公司交底部位施工现场工序名称施工测量交底提要：准备工作、测量分项施工工艺流程、建立平面控制网及工程定位测量、建立高程控制网、施工测量技术控制措施、沉降观测交底内容：（2）保证现场平整、通视，清除影响测量定位的障碍物。（3）准备好保护控制桩所需的相关材料、人员。二、测量分项施工工艺流程施工准备一建立平面、高程控制网一报验一复核无误一配合楼层放线、抄测标高一报验—复核轴线、标高一无误后进入下一层一中间复核控制网一配合结构楼层放线、抄测标高一报验一复核无误一装饰放线、全程标高测量一报验一外墙垂直度控制一无误进入下一工序一竣工图绘制三、建立平面控制网及工程定位测量1...
