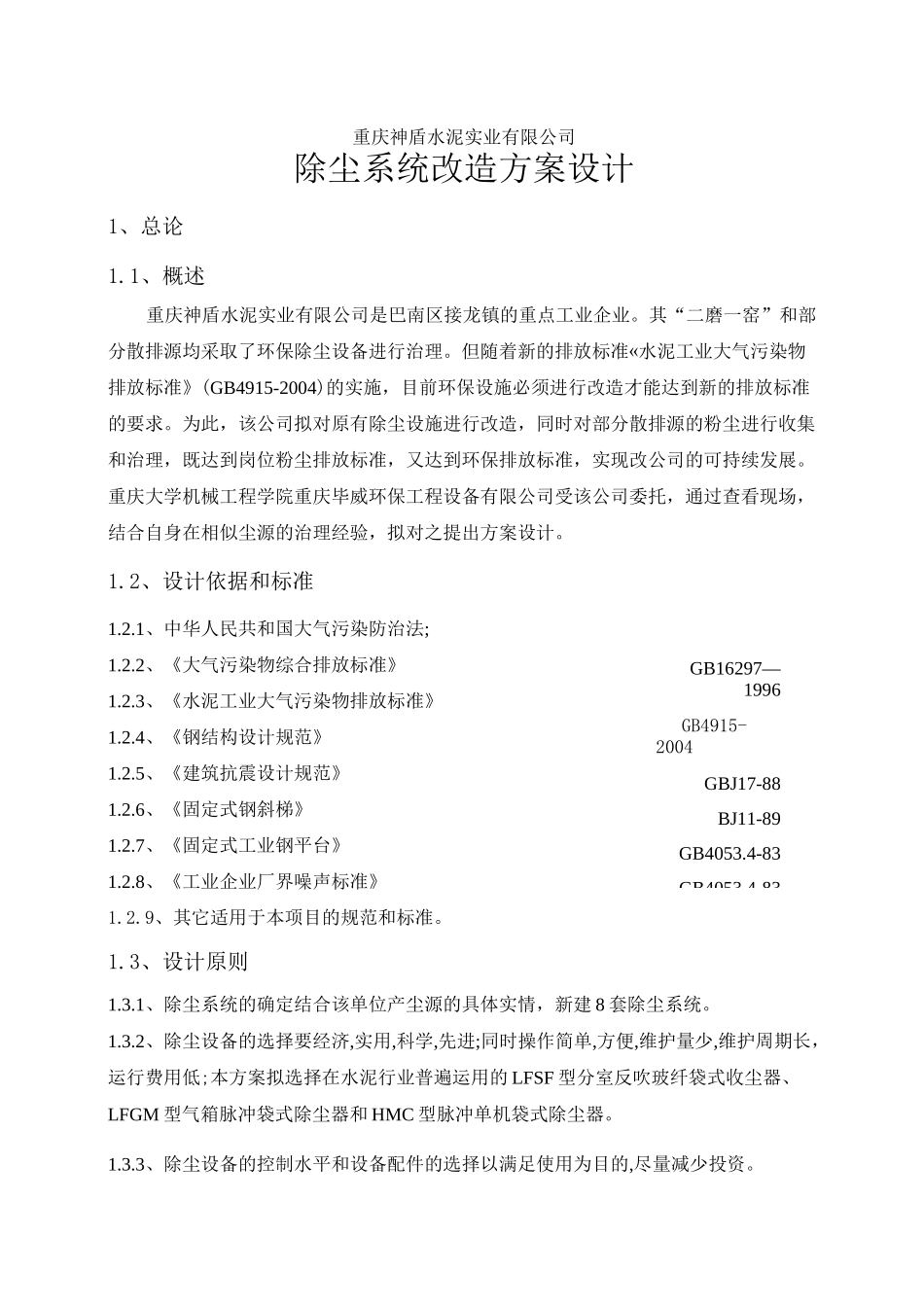

GB16297—1996GB4915-2004GBJ17-88BJ11-89GB4053.4-83GB4053.4-83重庆神盾水泥实业有限公司除尘系统改造方案设计1、总论1.1、概述重庆神盾水泥实业有限公司是巴南区接龙镇的重点工业企业。其“二磨一窑”和部分散排源均采取了环保除尘设备进行治理。但随着新的排放标准«水泥工业大气污染物排放标准》(GB4915-2004)的实施，目前环保设施必须进行改造才能达到新的排放标准的要求。为此，该公司拟对原有除尘设施进行改造，同时对部分散排源的粉尘进行收集和治理，既达到岗位粉尘排放标准，又达到环保排放标准，实现改公司的可持续发展。重庆大学机械工程学院重庆毕威环保工程设备有限公司受该公司委托，通过查看现场，结合自身在相似尘源的治理经验，拟对之提出方案设计。1.2、设计依据和标准1.2.1、中华人民共和国大气污染防治法;1.2.2、《大气污染物综合排放标准》1.2.3、《水泥工业大气污染物排放标准》1.2.4、《钢结构设计规范》1.2.5、《建筑抗震设计规范》1.2.6、《固定式钢斜梯》1.2.7、《固定式工业钢平台》1.2.8、《工业企业厂界噪声标准》1.2.9、其它适用于本项目的规范和标准。1.3、设计原则1.3.1、除尘系统的确定结合该单位产尘源的具体实情，新建 8 套除尘系统。1.3.2、除尘设备的选择要经济,实用,科学,先进;同时操作简单,方便,维护量少,维护周期长，运行费用低;本方案拟选择在水泥行业普遍运用的 LFSF 型分室反吹玻纤袋式收尘器、LFGM 型气箱脉冲袋式除尘器和 HMC 型脉冲单机袋式除尘器。1.3.3、除尘设备的控制水平和设备配件的选择以满足使用为目的,尽量减少投资。1.3.4、烟气治理后的排放浓度小于当地的国家环保排放标准。1.3.5、本治理方案要达到如下技术指标：1）、粉尘收集率大于 95％，车间环境得到极大改善；2）、外排废气含尘浓度：立窑烟气治理后的排放浓度 W50mg/Nm3；其他污染源治理后的排放浓度 W30mg/Nm3从肉眼看不到明显烟尘；3）、岗位噪声：W85dB（A）；4）、除尘器漏风率：W5％；5）、除尘系统漏风率：W10％。2、除尘系统的划分和工艺流程2.1、除尘系统的划分根据重庆神盾水泥实业有限公司现有除尘设施和需要治理的产尘源的分布和相对位置，本方案共分为 8 套除尘系统。分别为：2.1.1、机立窑玻纤袋式除尘系统，该系统将撤出原有简易除尘设备，新建一套自动化程度高，能满足机立窑长期运行的除尘系统；2.1.2、生料磨静电除尘系统，该系统将撤出原有管式静电除尘器，新建一套二电场板式静电除尘器；2.1.3...
