变频器接线方法

变频器接线方法_第1页
1/6
变频器接线方法_第2页
2/6
变频器接线方法_第3页
3/6

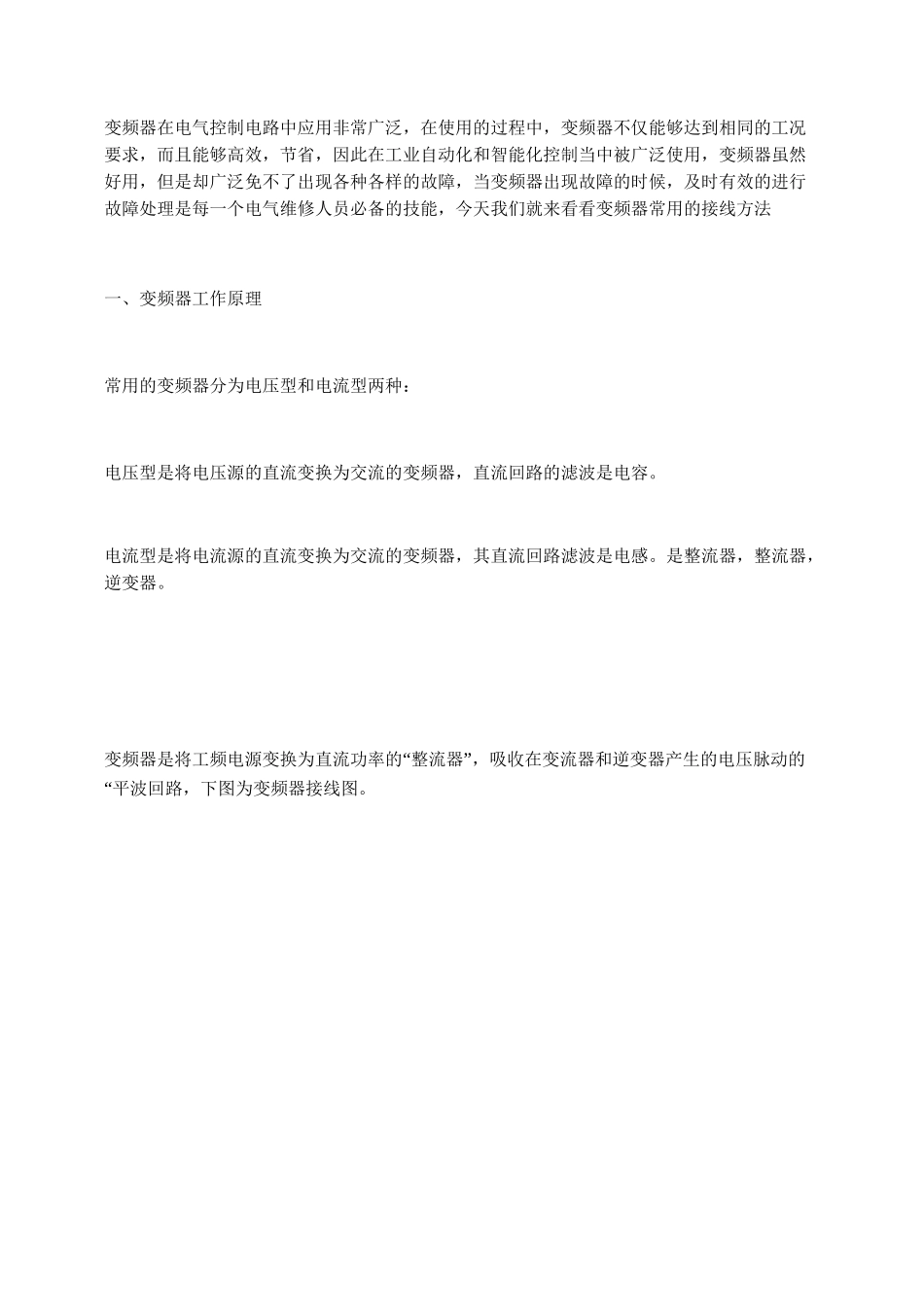

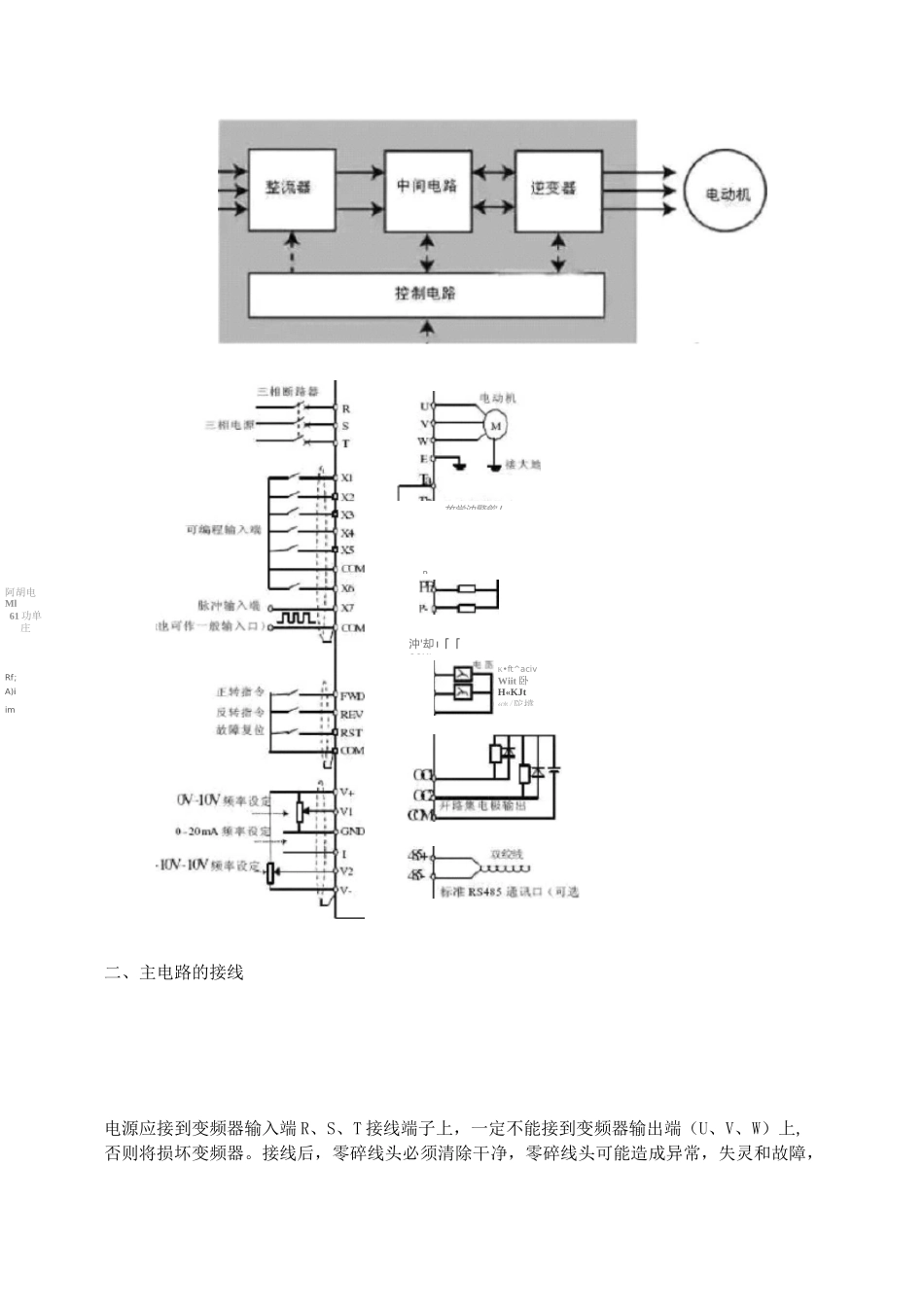

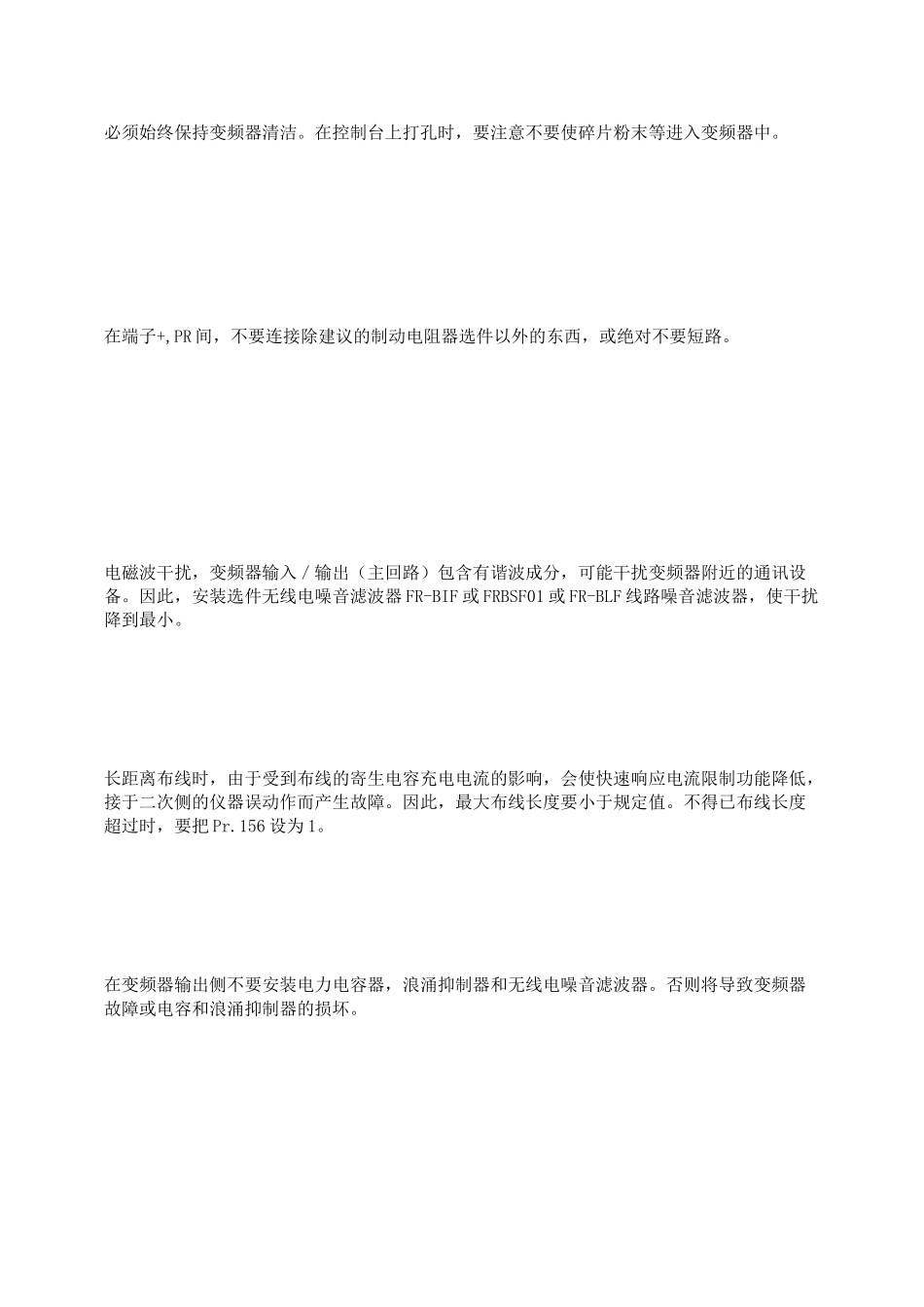

变频器在电气控制电路中应用非常广泛,在使用的过程中,变频器不仅能够达到相同的工况要求,而且能够高效,节省,因此在工业自动化和智能化控制当中被广泛使用,变频器虽然好用,但是却广泛免不了出现各种各样的故障,当变频器出现故障的时候,及时有效的进行故障处理是每一个电气维修人员必备的技能,今天我们就来看看变频器常用的接线方法一、变频器工作原理常用的变频器分为电压型和电流型两种:电压型是将电压源的直流变换为交流的变频器,直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器,其直流回路滤波是电感。是整流器,整流器,逆变器。变频器是将工频电源变换为直流功率的“整流器”,吸收在变流器和逆变器产生的电压脉动的“平波回路,下图为变频器接线图。沖'却 I「「OOMI二、主电路的接线电源应接到变频器输入端 R、S、T 接线端子上,一定不能接到变频器输出端(U、V、W)上,否则将损坏变频器。接线后,零碎线头必须清除干净,零碎线头可能造成异常,失灵和故障,故学沖警歛 IP阿胡电Ml61 功单庄K•ft^acivWiit 卧H«KJt«*/陀撐Rf;A)iim必须始终保持变频器清洁。在控制台上打孔时,要注意不要使碎片粉末等进入变频器中。在端子+,PR 间,不要连接除建议的制动电阻器选件以外的东西,或绝对不要短路。电磁波干扰,变频器输入/输出(主回路)包含有谐波成分,可能干扰变频器附近的通讯设备。因此,安装选件无线电噪音滤波器 FR-BIF 或 FRBSF01 或 FR-BLF 线路噪音滤波器,使干扰降到最小。长距离布线时,由于受到布线的寄生电容充电电流的影响,会使快速响应电流限制功能降低,接于二次侧的仪器误动作而产生故障。因此,最大布线长度要小于规定值。不得已布线长度超过时,要把 Pr.156 设为 1。在变频器输出侧不要安装电力电容器,浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。2为使电压降在 2%以内,应使用适当型号的导线接线。变频器和电动机间的接线距离较长时,特别是低频率输出情况下,会由于主电路电缆的电压下降而导致电机的转矩下降。运行后,改变接线的操作,必须在电源切断 10min 以上,用万用表检查电压后进行。断电后一段时间内,电容上仍然有危险的高压电。Ll三、控制电路的接线变频器的控制电路大体可分为模拟和数字两种。控制电路端子的接线应使用屏蔽线或双绞线,而且必须与主回路,强电回路(含 200V 继电器程序回路)分开布线。J0®066&6T ...
