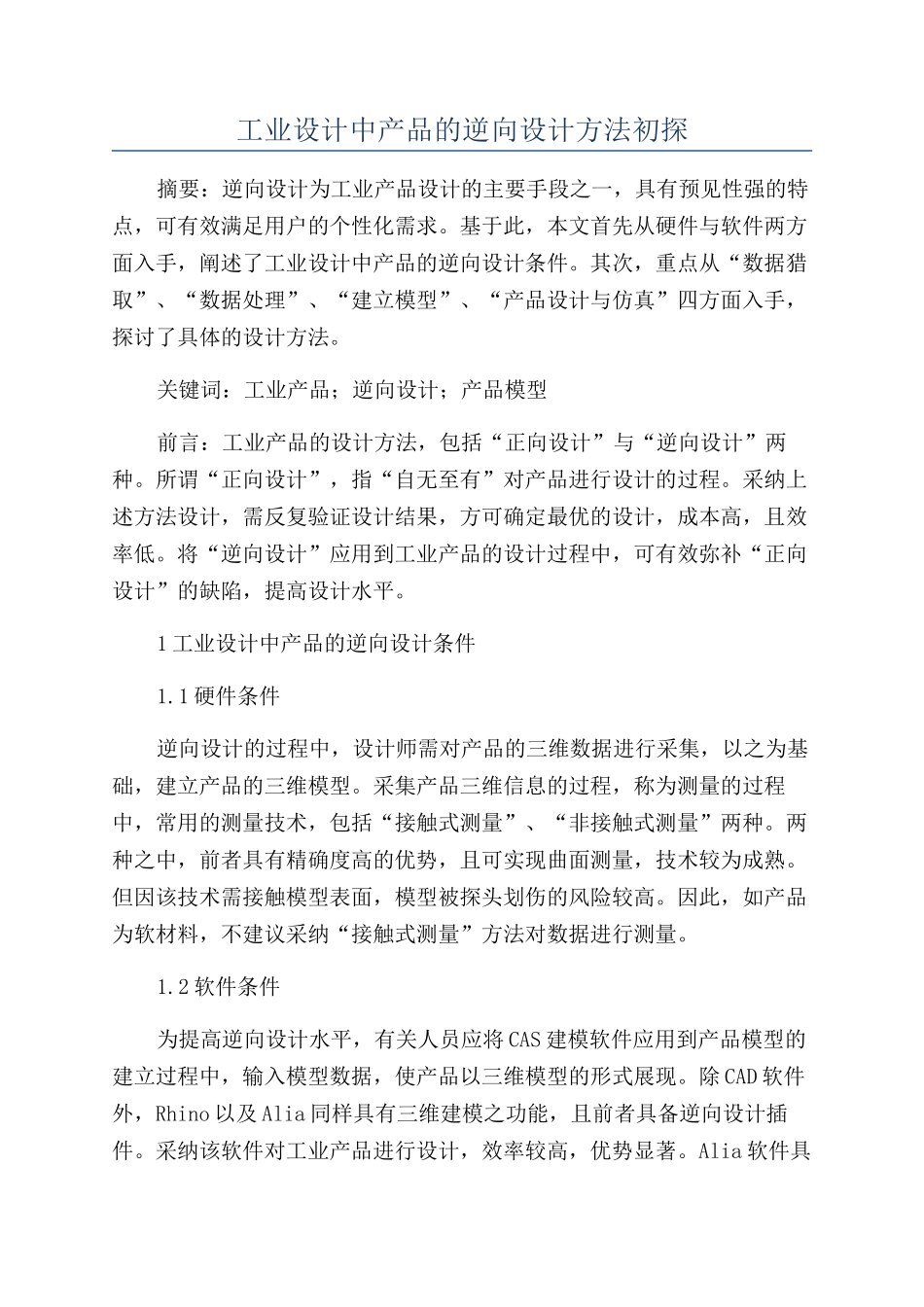

工业设计中产品的逆向设计方法初探摘要：逆向设计为工业产品设计的主要手段之一，具有预见性强的特点，可有效满足用户的个性化需求。基于此，本文首先从硬件与软件两方面入手，阐述了工业设计中产品的逆向设计条件。其次，重点从“数据猎取”、“数据处理”、“建立模型”、“产品设计与仿真”四方面入手，探讨了具体的设计方法。关键词：工业产品；逆向设计；产品模型前言：工业产品的设计方法，包括“正向设计”与“逆向设计”两种。所谓“正向设计”，指“自无至有”对产品进行设计的过程。采纳上述方法设计，需反复验证设计结果，方可确定最优的设计，成本高，且效率低。将“逆向设计”应用到工业产品的设计过程中，可有效弥补“正向设计”的缺陷，提高设计水平。1 工业设计中产品的逆向设计条件1.1 硬件条件逆向设计的过程中，设计师需对产品的三维数据进行采集，以之为基础，建立产品的三维模型。采集产品三维信息的过程，称为测量的过程中，常用的测量技术，包括“接触式测量”、“非接触式测量”两种。两种之中，前者具有精确度高的优势，且可实现曲面测量，技术较为成熟。但因该技术需接触模型表面，模型被探头划伤的风险较高。因此，如产品为软材料，不建议采纳“接触式测量”方法对数据进行测量。1.2 软件条件为提高逆向设计水平，有关人员应将 CAS 建模软件应用到产品模型的建立过程中，输入模型数据，使产品以三维模型的形式展现。除 CAD 软件外，Rhino 以及 Alia 同样具有三维建模之功能，且前者具备逆向设计插件。采纳该软件对工业产品进行设计，效率较高，优势显著。Alia 软件具有专业性强的优势，且可将正向设计与逆向设计结合，进一步提高设计水平。有关人员可根据需求，对设计软件进行选择。2 工业设计中产品的逆向设计方法2.1 数据猎取猎取数据为逆性设计的首要步骤，方法如下：（1）对模型进行标记，以标记点为准，对模型进行扫描，以猎取模型数据。（2）扫描方式：可采纳“ScanPoitioningTarget”對模型进行扫描，扫描过程中，辅助板间的相对位置应避开移动。“ScanPoitioningTarget”扫描后，应采纳“ScanSurface”模式继续扫描，将探头与模型的距离控制在 20cm～30cm 内，确保激光线清楚可见，匀速移动探头，全面采集数据。2.2 数据处理猎取数据后，有关人员应将数据以“tl”格式导入至 Geomagictudio中，并对噪声进行处理，避开扫描过程中的噪声点对模型的清楚度造成影响。此后，可建立 2 个平面，使...
